W świecie instalacji grzewczych jedno pytanie powraca niczym bumerang, budząc wiele wątpliwości zarówno u doświadczonych instalatorów, jak i inwestorów: czy zawór trójdrożny montować przed pompą obiegową, czy za nią? Jako Bruno Andrzejewski, mogę z pełnym przekonaniem powiedzieć, że prawidłowa lokalizacja tego elementu ma fundamentalne znaczenie dla wydajności, bezpieczeństwa i bezawaryjności całej instalacji grzewczej. W tym artykule precyzyjnie odpowiem na to kluczowe pytanie, rozwiewając wszelkie niejasności.
Zawór trójdrożny montuje się z reguły przed pompą: oto kluczowe zasady
- Zgodnie z ogólną zasadą i w większości domowych instalacji grzewczych, zawór trójdrożny powinien być montowany przed pompą obiegową.
- W domowych systemach grzewczych najczęściej wykorzystuje się funkcję mieszającą zaworu, która pozwala na precyzyjne sterowanie temperaturą czynnika grzewczego.
- Kluczowe zastosowania, takie jak ochrona powrotu kotła na paliwo stałe czy regulacja temperatury w ogrzewaniu podłogowym, bezwzględnie wymagają montażu zaworu przed pompą.
- Błędny montaż zaworu trójdrożnego może prowadzić do niestabilnej pracy ogrzewania, ryzyka korozji kotła, a w konsekwencji do wyższych rachunków i skrócenia żywotności całej instalacji.
Dlaczego umiejscowienie zaworu trójdrożnego jest tak ważne
Czym jest i jak działa zawór trójdrożny
Zawór trójdrożny, jak sama nazwa wskazuje, to element posiadający trzy przyłącza, którego podstawową rolą w instalacjach centralnego ogrzewania (C.O.) oraz ciepłej wody użytkowej (C.W.U.) jest kierowanie przepływem czynnika grzewczego. Działa on jak rozgałęźnik lub mieszalnik, pozwalając na precyzyjne sterowanie temperaturą i kierunkiem przepływu wody w systemie. Jego obecność jest kluczowa dla optymalizacji pracy wielu układów grzewczych, od prostych instalacji grzejnikowych po zaawansowane systemy z ogrzewaniem podłogowym czy kotłami na paliwo stałe.
Mieszanie czy rozdzielanie: dwie podstawowe funkcje zaworu
Z mojego doświadczenia wynika, że kluczem do zrozumienia prawidłowego montażu zaworu trójdrożnego jest rozróżnienie jego dwóch podstawowych funkcji: mieszającej i rozdzielającej. W domowych instalacjach grzewczych zdecydowanie najczęściej spotykamy się z funkcją mieszającą.
| Funkcja mieszająca | Funkcja rozdzielająca |
|---|---|
| Zawór pobiera czynnik grzewczy z dwóch źródeł (np. gorącą wodę z kotła i chłodniejszą z powrotu instalacji) i miesza je w odpowiednich proporcjach, wypuszczając zmieszaną wodę o pożądanej temperaturze jednym wyjściem. Jest to kluczowe do uzyskania stabilnej i kontrolowanej temperatury w obiegu grzewczym. | Zawór pobiera czynnik grzewczy z jednego wejścia i kieruje go do jednego z dwóch wyjść. Działa jak przełącznik, decydując, czy woda popłynie np. do instalacji grzewczej, czy do wymiennika C.W.U. Ta funkcja jest rzadziej stosowana w typowych układach regulacji temperatury ogrzewania. |
Jak błędny montaż wpływa na rachunki i żywotność kotła
Nieprawidłowe umiejscowienie zaworu trójdrożnego to niestety prosta droga do szeregu problemów, które mogą znacząco odbić się na komforcie użytkowania, a co gorsza, na portfelu i trwałości instalacji. W mojej praktyce często widziałem, jak drobny błąd w montażu prowadził do poważnych konsekwencji:
- Niestabilna praca ogrzewania: System może mieć trudności z utrzymaniem zadanej temperatury, co objawia się niedogrzanymi lub przegrzanymi pomieszczeniami. To z kolei prowadzi do dyskomfortu i konieczności ciągłej korekty ustawień.
- Ryzyko korozji niskotemperaturowej kotła: Jest to szczególnie groźne dla kotłów na paliwo stałe. Zbyt niska temperatura wody powracającej do kotła powoduje kondensację pary wodnej w komorze spalania, co w połączeniu ze spalinami tworzy agresywny kondensat. Ten kondensat prowadzi do szybkiej korozji ścianek kotła, drastycznie skracając jego żywotność.
- Wyższe koszty eksploatacji: Niewłaściwie działający system grzewczy jest mniej efektywny. Kocioł musi pracować intensywniej, aby osiągnąć pożądaną temperaturę, co zużywa więcej paliwa. Do tego dochodzą koszty ewentualnych napraw lub wymiany uszkodzonych elementów.
- Nieprawidłowa praca pompy obiegowej: Błędny montaż zaworu może prowadzić do gwałtownych zmian oporów w instalacji, co negatywnie wpływa na pracę pompy, zwiększa jej zużycie i skraca żywotność.
Kiedy montaż zaworu trójdrożnego przed pompą jest koniecznością
Ochrona powrotu kotła na paliwo stałe

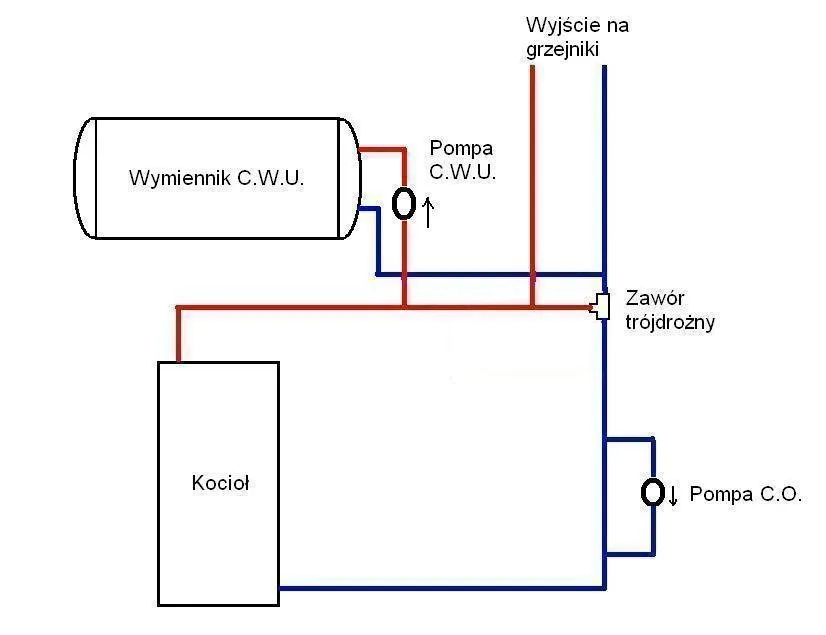

Jednym z najważniejszych zastosowań zaworu trójdrożnego, gdzie jego montaż przed pompą jest absolutnie kluczowy, jest ochrona powrotu kotła na paliwo stałe. Jak już wspomniałem, zbyt niska temperatura wody powracającej z instalacji do kotła jest główną przyczyną korozji niskotemperaturowej. Aby temu zapobiec, zawór trójdrożny, zamontowany na powrocie przed pompą, miesza gorącą wodę z zasilania kotła z chłodniejszą wodą powracającą z instalacji. Moim celem jest tu utrzymanie temperatury wody na powrocie kotła na bezpiecznym poziomie, zazwyczaj minimum 55°C. Dzięki temu kocioł pracuje w optymalnych warunkach, a jego żywotność jest znacznie wydłużona. Pompa, znajdując się za zaworem, tłoczy już odpowiednio zmieszaną wodę, co stabilizuje jej pracę.
Ogrzewanie podłogowe i idealna temperatura wody
Kolejnym przykładem, gdzie montaż zaworu trójdrożnego przed pompą jest nieodzowny, są układy ogrzewania podłogowego. Pamiętajmy, że podłoga, a zwłaszcza jej wykończenie, nie toleruje zbyt wysokich temperatur. Zbyt gorąca woda w pętlach grzewczych może spowodować uszkodzenie posadzki, a nawet jej pękanie. Właśnie dlatego zawór trójdrożny jest tu niezbędny do obniżenia temperatury czynnika grzewczego. Montuję go w układzie mieszającym, najczęściej przed pompą obiegową obsługującą "podłogówkę". W ten sposób pompa tłoczy do pętli grzewczych już zmieszaną wodę o obniżonej, bezpiecznej dla podłogi temperaturze, zazwyczaj w zakresie 30-45°C. To zapewnia komfort cieplny i chroni instalację przed przegrzaniem.
Czy zawór trójdrożny za pompą to zawsze błąd instalacyjny
Analiza rzadkich wyjątków
Chociaż w większości przypadków zalecam montaż zaworu trójdrożnego przed pompą, muszę przyznać, że istnieją bardzo specyficzne układy, gdzie jego umiejscowienie za pompą jest dopuszczalne, a nawet uzasadnione. Są to jednak rzadkie wyjątki, które zazwyczaj dotyczą skomplikowanych instalacji przemysłowych lub bardzo specyficznych konfiguracji, gdzie priorytetem jest utrzymanie stałego, wysokiego ciśnienia generowanego przez pompę bezpośrednio na instalację. W takich sytuacjach celem jest zapewnienie, że pompa zawsze pracuje z maksymalną wydajnością, a zawór jedynie reguluje przepływ w dalszej części obiegu. W domowych instalacjach grzewczych takie rozwiązania są praktycznie niespotykane i zawsze wymagają szczegółowej analizy projektowej.
Jakie ryzyko niesie montaż zaworu za pompą
Montaż zaworu trójdrożnego za pompą, zwłaszcza w typowych domowych instalacjach, niesie ze sobą szereg potencjalnych problemów, które mogą negatywnie wpłynąć na pracę całego systemu. Z mojego punktu widzenia, główne ryzyka to:
- Gwałtowne zmiany oporów w instalacji: Gdy zawór jest za pompą, jego praca (otwieranie i zamykanie) bezpośrednio wpływa na opory w obiegu, co może prowadzić do nagłych zmian ciśnienia, z którymi pompa musi sobie radzić.
- Negatywny wpływ na pracę i żywotność pompy: Ciągłe dostosowywanie się do zmiennych warunków pracy obciąża pompę, zwiększa jej zużycie energetyczne i skraca żywotność. Pompa może pracować niestabilnie, co objawia się szumami, wibracjami, a nawet przegrzewaniem.
- Trudności w precyzyjnej regulacji: System może stać się trudniejszy do wyregulowania, a osiągnięcie stabilnej i żądanej temperatury może być wyzwaniem.
- Kawitacja: W skrajnych przypadkach, gwałtowne zmiany ciśnienia mogą prowadzić do zjawiska kawitacji w pompie, co jest dla niej bardzo destrukcyjne.
Praktyczne wskazówki montażowe, których musisz przestrzegać
Jak rozpoznać przyłącza zaworu
Prawidłowe podłączenie zaworu trójdrożnego zaczyna się od zrozumienia jego budowy. Na korpusie zaworu zazwyczaj znajdziesz oznaczenia, które są kluczowe dla poprawnego wpięcia go w obieg. Oto jak je rozpoznać:
- Przyłącze A: Zazwyczaj jest to wyjście wody zmieszanej, kierowanej do instalacji (np. do grzejników lub podłogówki).
- Przyłącze B: To wejście dla wody powrotnej z instalacji, która ma zostać zmieszana lub skierowana do kotła.
- Przyłącze AB: Jest to wejście dla gorącej wody z zasilania kotła.
- Strzałki kierunkowe: Na wielu zaworach znajdziesz również strzałki, które wskazują prawidłowy kierunek przepływu czynnika grzewczego. Zawsze należy się do nich bezwzględnie stosować.
Zawsze upewnij się, że rozumiesz schemat działania konkretnego modelu zaworu, który montujesz, ponieważ oznaczenia mogą się nieznacznie różnić u różnych producentów.
Montaż siłownika: o czym pamiętać
Jeśli decydujesz się na automatyczne sterowanie zaworem trójdrożnym, niezbędny będzie siłownik elektryczny. Jego prawidłowy montaż jest kluczowy dla bezbłędnej pracy całej instalacji. Zawsze zwracam uwagę na kilka aspektów:
- Kompatybilność: Upewnij się, że siłownik jest kompatybilny z danym modelem zaworu. Producenci często oferują dedykowane zestawy.
- Prawidłowe osadzenie: Siłownik musi być stabilnie i poprawnie osadzony na trzpieniu zaworu. Jakiekolwiek luzy mogą prowadzić do niedokładnego sterowania lub uszkodzenia mechanizmu.
- Orientacja: Niektóre siłowniki wymagają konkretnej orientacji montażowej (np. pionowej lub poziomej). Zawsze sprawdź instrukcję producenta.
- Kalibracja: Po zamontowaniu siłownika, często konieczna jest jego kalibracja, aby zapewnić pełny zakres ruchu i precyzyjne pozycjonowanie zaworu.
Pamiętaj, że siłownik to "mózg" automatycznej regulacji, więc jego sprawność bezpośrednio przekłada się na efektywność całego systemu.
Przeczytaj również: Promień gięcia rury: Oblicz go precyzyjnie i uniknij błędów
Najczęstsze błędy montażowe: lista sprawdzająca
Na podstawie moich obserwacji i doświadczeń zebrałem listę najczęściej popełnianych błędów przy montażu zaworu trójdrożnego. Potraktuj to jako checklistę, która pomoże Ci uniknąć kosztownych pomyłek:
- Montaż w złym miejscu: Najczęstszy błąd to umieszczenie zaworu za pompą, gdy układ wymaga go przed pompą (np. ochrona powrotu kotła, podłogówka). Zawsze analizuj funkcję zaworu w danym obiegu.
- Odwrotne podłączenie przyłączy: Pomylenie wejść i wyjść (A, B, AB) zaworu. Skutkuje to brakiem mieszania lub kierowaniem czynnika w niewłaściwym kierunku. Zawsze sprawdzaj oznaczenia i strzałki!
- Błędne ustawienie siłownika: Niewłaściwe zamontowanie siłownika lub jego brak kalibracji, co uniemożliwia precyzyjne sterowanie zaworem.
- Brak zaworów odcinających: Pominięcie montażu zaworów kulowych przed i za zaworem trójdrożnym. To uniemożliwia łatwe serwisowanie i wymianę zaworu bez konieczności opróżniania całej instalacji.
- Brak filtra siatkowego: Niezainstalowanie filtra przed zaworem trójdrożnym. Zanieczyszczenia z instalacji mogą zablokować lub uszkodzić mechanizm zaworu, prowadząc do jego awarii.
