Oznaczenie SN na rurach kanalizacyjnych to kluczowy parametr określający ich wytrzymałość na obciążenia zewnętrzne. Zrozumienie tego symbolu jest niezbędne do wyboru odpowiedniego produktu, który zapewni bezawaryjne działanie instalacji przez lata, chroniąc przed kosztownymi awariami i koniecznością wymiany.
Oznaczenie SN na rurze określa jej wytrzymałość wyjaśniamy, jak wybrać właściwą
- SN to skrót od "Stiffness Number" i oznacza klasę sztywności obwodowej rury.
- Parametr ten określa odporność rury na zewnętrzne obciążenia, takie jak nacisk gruntu czy ruch kołowy, bez utraty jej pierwotnego kształtu.
- Najpopularniejsze klasy sztywności rur na polskim rynku to SN4 i SN8, choć dostępne są również SN2 oraz specjalistyczne SN12 i SN16.
- Wybór odpowiedniej klasy SN zależy przede wszystkim od głębokości ułożenia rury oraz przewidywanego obciążenia terenu nad nią.
Co dokładnie oznacza symbol SN i sztywność obwodowa?

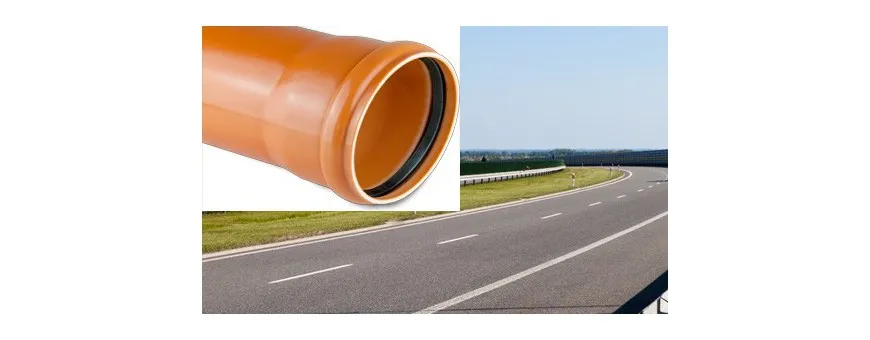

Kiedy mówimy o rurach kanalizacyjnych, symbol SN, często widoczny na ich powierzchni, jest jednym z najważniejszych wskaźników ich właściwości. SN to skrót od angielskiego "Stiffness Number", co w praktyce oznacza klasę sztywności obwodowej rury. Parametr ten definiuje, jak dobrze rura jest w stanie oprzeć się odkształceniom pod wpływem obciążeń zewnętrznych.
Mówiąc prościej, sztywność obwodowa to miara odporności rury na zgniatanie. Obciążenia te mogą pochodzić z wielu źródeł: od nacisku gruntu, przez ciężar wody, aż po ruch pojazdów nad instalacją. Wartość sztywności obwodowej wyraża się w kiloniutonach na metr kwadratowy (kN/m²), a metodologia jej badania i klasyfikacji jest ściśle określona przez polską i europejską normę PN-EN ISO 9969. Z mojego doświadczenia wiem, że zrozumienie tego parametru jest absolutnie kluczowe dla trwałości całej instalacji.
Praktyczny przewodnik po klasach sztywności rur
Na rynku dostępne są różne klasy sztywności rur, a każda z nich ma swoje specyficzne zastosowanie. Poniższa tabela, którą przygotowałem, pomoże Ci zorientować się w najpopularniejszych typach:
| Klasa sztywności | Wartość (kN/m²) | Główne zastosowanie |
|---|---|---|
| SN2 | 2 | Tereny zielone, ogrody, parki, miejsca bez ruchu kołowego, na niewielkich głębokościach (zwykle do 2 m). |
| SN4 | 4 | Chodniki, ścieżki rowerowe, wjazdy do garaży dla aut osobowych, tereny o niewielkim natężeniu ruchu. |
| SN8 | 8 | Jezdnie, parkingi, drogi o dużym natężeniu ruchu (również ciężkiego), tereny przemysłowe, większe głębokości (do 6-8 m). |
| SN12 / SN16 | 12 / 16 | Specjalistyczne zastosowania inżynieryjne, np. pod autostradami, nasypami kolejowymi, na bardzo dużych głębokościach. |
Jak dobrać właściwą klasę SN do swojego projektu?
Wybór odpowiedniej klasy SN to decyzja, która powinna być podyktowana dwoma głównymi czynnikami: głębokością montażu rury oraz przewidywanym obciążeniem powierzchni nad nią. Nie ma tu miejsca na zgadywanie, ponieważ źle dobrana rura może skutkować jej uszkodzeniem, a co za tym idzie bardzo kosztowną naprawą całej instalacji. Zawsze podkreślam moim klientom, że lepiej zainwestować w odpowiednią sztywność na początku, niż płacić podwójnie później.
Złota zasada jest prosta: im głębiej planujesz ułożyć rurę i im większy ruch będzie odbywał się nad nią, tym wyższą klasę sztywności SN musisz wybrać.

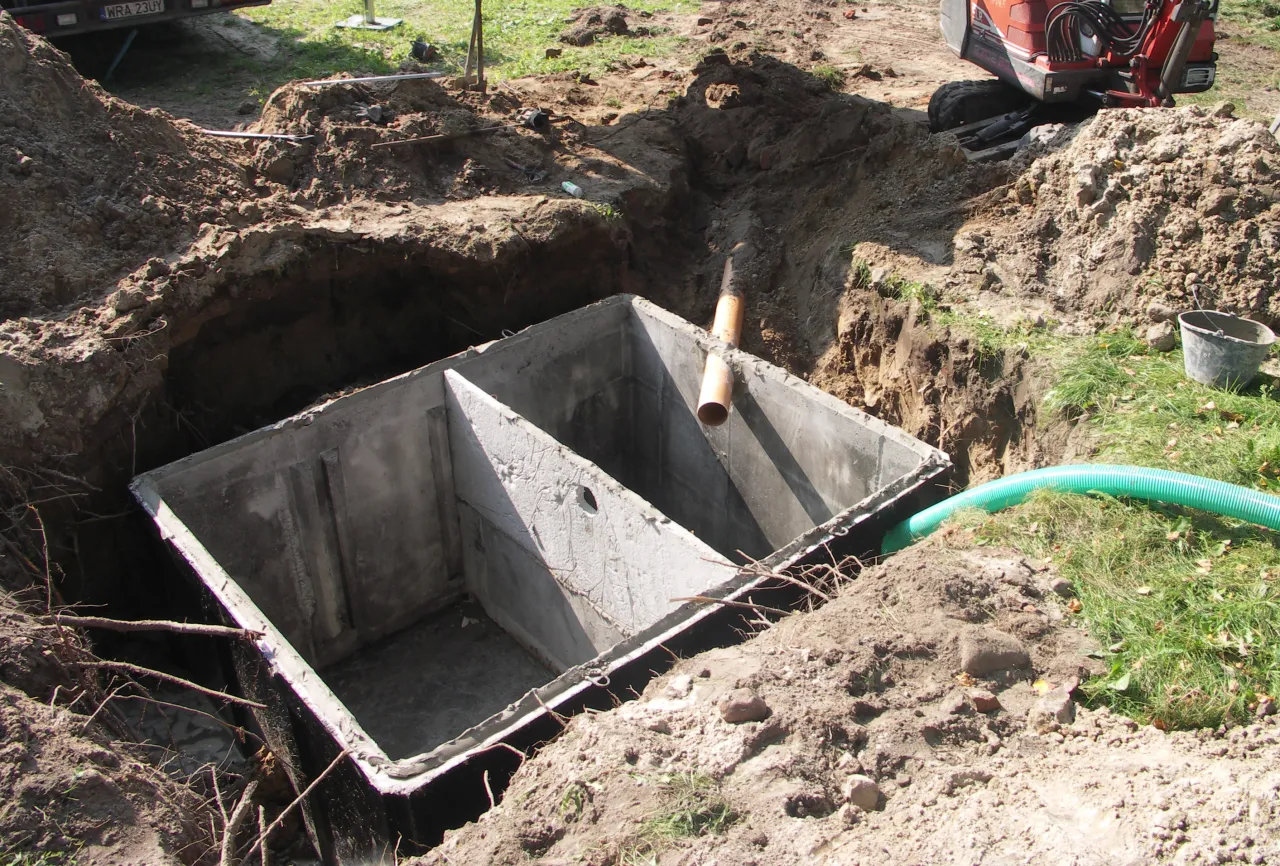

Rura pod podjazd i tereny z ruchem kołowym
Jeśli planujesz instalację kanalizacyjną pod podjazdem dla aut osobowych, absolutnym minimum jest klasa SN4. Jednak z mojego doświadczenia wiem, że dla pełnego bezpieczeństwa i spokoju ducha, zalecana jest klasa SN8. Dlaczego? Bo nigdy nie wiesz, czy kiedyś na Twój podjazd nie wjedzie cięższy pojazd, np. dostawczy lub szambiarka. W miejscach z ruchem ciężarówek, takich jak drogi publiczne czy parkingi, należy bezwzględnie stosować rury SN8 lub wyższe, takie jak SN12 czy SN16, aby zapewnić maksymalną odporność na dynamiczne i statyczne obciążenia.
Przeczytaj również: Jaka rura do gazu w ziemi? PE100 RC i zasady bezpiecznego montażu.
Instalacja na terenach zielonych
Na terenach bez ruchu kołowego, takich jak ogrody, trawniki czy rabaty kwiatowe, gdzie jedynym obciążeniem jest nacisk gruntu, wymagania są niższe. W zależności od głębokości ułożenia, wystarczająca może być rura klasy SN2 lub SN4. Ważne jest jednak, aby upewnić się, że w przyszłości nie będzie tam planowany żaden rodzaj ruchu kołowego, nawet okazjonalnego. W przeciwnym razie, oszczędność na rurze SN2 może okazać się bardzo pozorna.
SN4 czy SN8 który typ rury jest dla ciebie?
To jedno z najczęściej zadawanych pytań. Aby ułatwić Ci decyzję, przygotowałem krótkie porównanie tych dwóch najpopularniejszych klas:
| Kryterium | Rura SN4 | Rura SN8 |
|---|---|---|
| Zastosowanie | Miejsca o niskim i średnim obciążeniu, np. chodniki, podjazdy dla aut osobowych. | Miejsca o wysokim obciążeniu, np. jezdnie, parkingi, tereny z ruchem ciężkim, głębokie wykopy. |
| Odporność na obciążenie | Dostateczna dla lekkich pojazdów i umiarkowanego nacisku gruntu. | Bardzo wysoka, odporna na ciężkie pojazdy i znaczne obciążenia gruntu. |
| Bezpieczeństwo inwestycji | Dobre, jeśli warunki są ściśle przestrzegane i nie ma ryzyka większych obciążeń. | Bardzo wysokie, zapewnia duży margines bezpieczeństwa na lata. |
| Orientacyjna cena | Niższa. | Wyższa. |
Pamiętaj, że choć rury SN4 są zazwyczaj tańsze w zakupie, oszczędność ta może okazać się pozorna, jeśli rura zostanie uszkodzona z powodu zbyt dużego obciążenia. Koszt wymiany uszkodzonej instalacji, który obejmuje wykop, zakup nowej rury, zasypanie i ewentualne odtworzenie nawierzchni (np. kostki brukowej), wielokrotnie przewyższa początkową różnicę w cenie między rurą SN4 a SN8. Zawsze doradzam, aby nie oszczędzać na kluczowych elementach infrastruktury, które mają służyć przez dziesięciolecia.
Uniknij tych błędów przy wyborze rur kanalizacyjnych
Jako ekspert, często widzę, jak inwestorzy popełniają podobne błędy przy wyborze rur kanalizacyjnych. Oto najczęstsze z nich, których powinieneś unikać:
- Ignorowanie przyszłego obciążenia terenu: Często zdarza się, że rura jest układana na "terenie zielonym", ale po kilku latach powstaje tam podjazd lub parking. Jeśli rura miała zbyt niską klasę SN, jej uszkodzenie jest niemal pewne. Zawsze myśl perspektywicznie o planach zagospodarowania terenu.
- Niedostosowanie klasy SN do głębokości wykopu: Im głębiej rura jest ułożona, tym większy nacisk gruntu na nią działa. Niska klasa SN w głębokim wykopie to przepis na katastrofę, nawet jeśli nad ziemią nie ma ruchu kołowego.
- Kierowanie się wyłącznie najniższą ceną zamiast parametrami technicznymi: To chyba najczęstszy i najbardziej kosztowny błąd. Różnica w cenie między rurą o niższej a wyższej klasie sztywności jest często niewielka w porównaniu do kosztów całej inwestycji i potencjalnych napraw. Wybór tańszej rury, która nie spełnia wymagań obciążeniowych, to proszenie się o problemy.
