Jaka rura do gazu w ziemi? PE100 RC i zasady bezpiecznego montażu.

Wybór odpowiedniej rury do instalacji gazowej w ziemi to kluczowa decyzja, która wpływa na bezpieczeństwo i trwałość całej infrastruktury. Jako ekspert w tej dziedzinie, przygotowałem praktyczny poradnik, który pomoże Ci zrozumieć kluczowe wymagania, różnice między materiałami i obowiązujące przepisy. Moim celem jest ułatwienie podjęcia świadomej decyzji, aby Twoja instalacja gazowa była wykonana zgodnie ze sztuką i najnowszymi standardami.

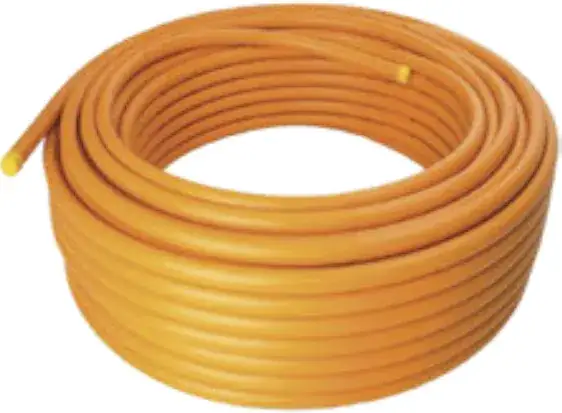

Rura polietylenowa (PE) dlaczego to najczęstszy wybór do instalacji gazowej w ziemi?

Kiedy mówimy o podziemnych instalacjach gazowych, zwłaszcza w kontekście budownictwa jednorodzinnego, rury z polietylenu (PE) są absolutnym standardem. Nie bez powodu ich właściwości sprawiają, że są one niezwykle efektywnym i bezpiecznym rozwiązaniem. Najczęściej spotykamy się z rurami klasy PE100 lub PE100 RC, które są projektowane z myślą o długotrwałej eksploatacji w trudnych warunkach gruntowych. Ich dominacja na rynku wynika z szeregu zalet, które czynią je idealnym wyborem dla większości zastosowań.

• Odporność na korozję: W przeciwieństwie do rur stalowych, polietylen jest całkowicie odporny na korozję elektrochemiczną i chemiczną, co eliminuje ryzyko przecieków spowodowanych rdzą. To dla mnie kluczowy argument, bo gwarantuje długowieczność instalacji.
• Elastyczność: Rury PE są elastyczne, co ułatwia ich układanie w wykopach, zwłaszcza na terenach o nieregularnym ukształtowaniu. Zmniejsza to również liczbę połączeń, a tym samym potencjalnych punktów nieszczelności.
• Trwałość: Materiał PE100 RC (Resistant to Crack) jest specjalnie wzmocniony, aby zapewnić podwyższoną odporność na powolny wzrost pęknięć, co jest niezwykle ważne w kontakcie z ostrymi elementami gruntu.
• Łatwość montażu: Połączenia rur PE wykonuje się techniką zgrzewania (doczołowo lub elektrooporowo), co tworzy jednorodne, bardzo szczelne i trwałe połączenia.
• Odporność na czynniki zewnętrzne: Są odporne na działanie większości substancji chemicznych występujących w glebie oraz na prądy błądzące.

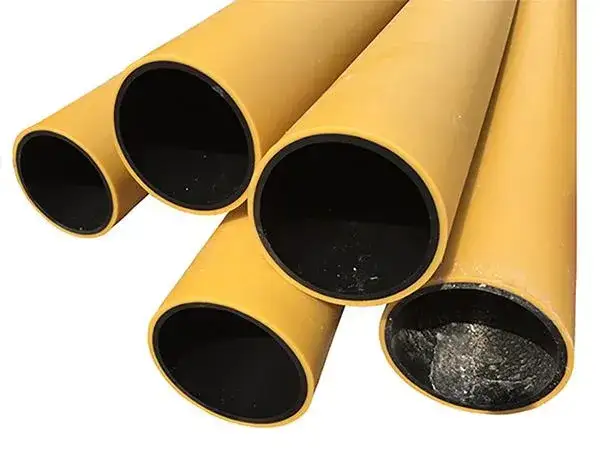

Ważnym parametrem technicznym, na który zawsze zwracam uwagę, jest SDR (Standard Dimension Ratio). Określa on stosunek średnicy zewnętrznej rury do grubości jej ścianki. Dla instalacji gazowych najczęściej spotykamy SDR 11, co oznacza, że ścianka rury jest odpowiednio gruba, aby wytrzymać ciśnienie gazu i obciążenia zewnętrzne. Im niższa wartość SDR, tym grubsza ścianka i większa wytrzymałość. Co do koloru rury gazowe PE przeznaczone do układania w ziemi muszą być żółte lub pomarańczowe. To nie jest kwestia estetyki, lecz jednoznaczne oznaczenie ich przeznaczenia, co jest kluczowe dla bezpieczeństwa podczas prac ziemnych w przyszłości.

Kiedy rura stalowa do gazu jest koniecznością?

Mimo dominacji rur polietylenowych, w niektórych specyficznych sytuacjach rury stalowe wciąż znajdują zastosowanie w instalacjach gazowych. Z mojego doświadczenia wynika, że ich użycie jest uzasadnione tam, gdzie wymagana jest znacznie większa wytrzymałość mechaniczna. Dotyczy to przede wszystkim przejść pod drogami o dużym natężeniu ruchu, torowiskami czy w miejscach, gdzie rurociąg jest narażony na wyjątkowo duże obciążenia dynamiczne. W takich przypadkach stal, ze względu na swoją sztywność i odporność na zginanie, może być lepszym wyborem. Należy jednak pamiętać, że rury stalowe wymagają bezwzględnie skutecznego zabezpieczenia antykorozyjnego, najczęściej w postaci izolacji polietylenowej. Bez niej, w kontakcie z wilgotnym gruntem, stal szybko uległaby korozji, prowadząc do poważnych awarii. Poniżej przedstawiam porównanie obu rozwiązań, aby ułatwić zrozumienie różnic.

Montaż rury gazowej w ziemi poznaj kluczowe przepisy i wymagania

Prawidłowy montaż rury gazowej w ziemi to nie tylko kwestia trwałości, ale przede wszystkim bezpieczeństwa. Jako osoba z doświadczeniem w branży, zawsze podkreślam, że ścisłe przestrzeganie przepisów i norm technicznych jest absolutną podstawą. Poniżej przedstawiam najważniejsze wymogi, które musisz znać i zastosować podczas układania rurociągu gazowego.

1. Minimalna głębokość ułożenia: To jeden z najważniejszych wymogów. Zgodnie z obowiązującymi przepisami, minimalna głębokość przykrycia rury gazowej wynosi 0,8 metra dla gazociągów o ciśnieniu do 0,5 MPa włącznie. Jeśli mamy do czynienia z gazociągami o wyższym ciśnieniu, głębokość ta wzrasta do 1,0 metra. Na terenach rolnych, aby zminimalizować ryzyko uszkodzenia przez maszyny rolnicze, minimalna głębokość to również 1,0 metra. Pamiętaj, że te wartości to absolutne minimum w praktyce często stosuje się nieco większe głębokości dla dodatkowego bezpieczeństwa.
2. Podsypka i zasypka z piasku: Rura gazowa nie może być układana bezpośrednio na twardym gruncie ani zasypywana ziemią z kamieniami. Zawsze wymaga specjalnego przygotowania podłoża. Najpierw na dnie wykopu tworzy się warstwę podsypki z piasku o grubości około 10 cm. Po ułożeniu rury, przysypuje się ją kolejną warstwą piasku (zasypką) o grubości 10-20 cm. Dopiero na to można ułożyć pozostałą ziemię. Piasek pełni funkcję ochronną, zabezpieczając rurę przed uszkodzeniami mechanicznymi od ostrych kamieni czy nierówności terenu.
3. Żółta taśma lokalizacyjna z wkładką metalową: To element, którego nie wolno pomijać. Nad rurą gazową, w odległości około 20-30 cm od niej, należy ułożyć żółtą taśmę ostrzegawczo-lokalizacyjną. Co ważne, taśma ta musi zawierać wkładkę metalową. Dzięki temu, w przyszłości, w przypadku konieczności przeprowadzenia prac ziemnych w pobliżu, rurociąg gazowy będzie mógł być łatwo zlokalizowany za pomocą detektorów metali. To kluczowe dla uniknięcia przypadkowego uszkodzenia instalacji i zapewnienia bezpieczeństwa.

Jak przygotować wykop i bezpiecznie poprowadzić rurę gazową?

pod rurę gazową to zadanie, które wymaga precyzji i przestrzegania zasad bezpieczeństwa. Oprócz wspomnianej już głębokości, kluczowe jest zachowanie odpowiednich odległości od innych instalacji podziemnych oraz fundamentów budynku. Zawsze upewniam się, że mam dostęp do aktualnego projektu budowlanego, który precyzyjnie określa trasę rurociągu oraz wszelkie kolizje z istniejącą infrastrukturą. Pamiętaj, że każdy błąd na tym etapie może mieć poważne konsekwencje, dlatego dokładność jest tu na wagę złota.

• Oznaczenie trasy: Przed rozpoczęciem prac wykopowych, trasa rurociągu powinna być dokładnie wyznaczona i oznaczona na gruncie, najlepiej za pomocą palików i linii.
• Bezpieczne odległości: Należy zachować minimalne odległości od innych instalacji podziemnych, takich jak wodociągi, kanalizacja, kable elektryczne czy telekomunikacyjne. Te odległości są ściśle określone w normach i projekcie.
• Zabezpieczenie wykopu: Wykop, zwłaszcza głęboki, musi być odpowiednio zabezpieczony przed osunięciem się ziemi, a także oznaczony, aby uniknąć przypadkowego wpadnięcia osób lub pojazdów.
• Usuwanie przeszkód: Wszelkie kamienie, gruz czy inne ostre elementy, które mogłyby uszkodzić rurę, muszą zostać usunięte z wykopu przed ułożeniem podsypki.
• Kontrola podłoża: Po wykonaniu wykopu zawsze sprawdzam jego dno pod kątem stabilności i równości, zanim przystąpię do układania warstwy piasku.

Formalności i kluczowe pytania przed startem prac

Kto może legalnie wykonać przyłącze gazowe?

To bardzo ważne pytanie, ponieważ instalacja gazowa to nie jest praca dla amatora. Zgodnie z przepisami, prace związane z budową i montażem przyłącza gazowego mogą być wykonywane wyłącznie przez osoby posiadające odpowiednie uprawnienia energetyczne (tzw. uprawnienia grupy 3: sieci i instalacje gazowe). Cała instalacja musi być również oparta na projekcie budowlanym, sporządzonym przez projektanta z uprawnieniami. Zawsze podkreślam, że próby samodzielnego wykonania takich prac są nie tylko nielegalne, ale przede wszystkim skrajnie niebezpieczne.

Jaka średnica rury do domu jednorodzinnego będzie odpowiednia?

Dla typowego domu jednorodzinnego najczęściej stosuje się rury polietylenowe o średnicach 32 mm lub 40 mm. Jednak ostateczną decyzję o średnicy rury zawsze podejmuje projektant instalacji gazowej. Robi to na podstawie szczegółowych obliczeń zapotrzebowania na gaz dla Twojego domu, uwzględniając liczbę i moc urządzeń gazowych (kocioł, kuchenka, podgrzewacz wody itp.) oraz długość i trasę przyłącza. To nie jest coś, co można wybrać "na oko".

Przeczytaj również: Ile kosztuje hydraulik? Stawki godzinowe i cennik usług 2024

Jak uniknąć problemów podczas odbioru technicznego instalacji?

Odbiór techniczny instalacji gazowej to moment weryfikacji, czy wszystko zostało wykonane zgodnie z projektem i przepisami. Aby uniknąć problemów, kluczowe jest ścisłe trzymanie się projektu budowlanego na każdym etapie prac. Używaj wyłącznie atestowanych materiałów dotyczy to zarówno rur, jak i wszelkich złączek czy kształtek. Niezwykle ważnym elementem odbioru jest również pomyślne przejście próby szczelności instalacji. Bez pozytywnego wyniku tej próby operator sieci gazowej nie dokona odbioru i nie uruchomi dostaw gazu. Zawsze upewniam się, że wszystkie te punkty są spełnione, zanim instalacja zostanie przedstawiona do odbioru.
