Drenaż opaskowy: jak ułożyć go samemu i uniknąć kosztownych błędów?

Jako doświadczony praktyk, wiem, że prawidłowo wykonany drenaż opaskowy wokół domu to fundament jego długowieczności. Ten artykuł to praktyczny poradnik krok po kroku, który pokazuje, jak prawidłowo wykonać taki system. Dzięki niemu zdobędziesz kompleksową wiedzę potrzebną do samodzielnej pracy lub, co równie ważne, do weryfikacji poprawności działań wynajętych fachowców.

Dlaczego prawidłowy drenaż to inwestycja, która chroni twój dom?

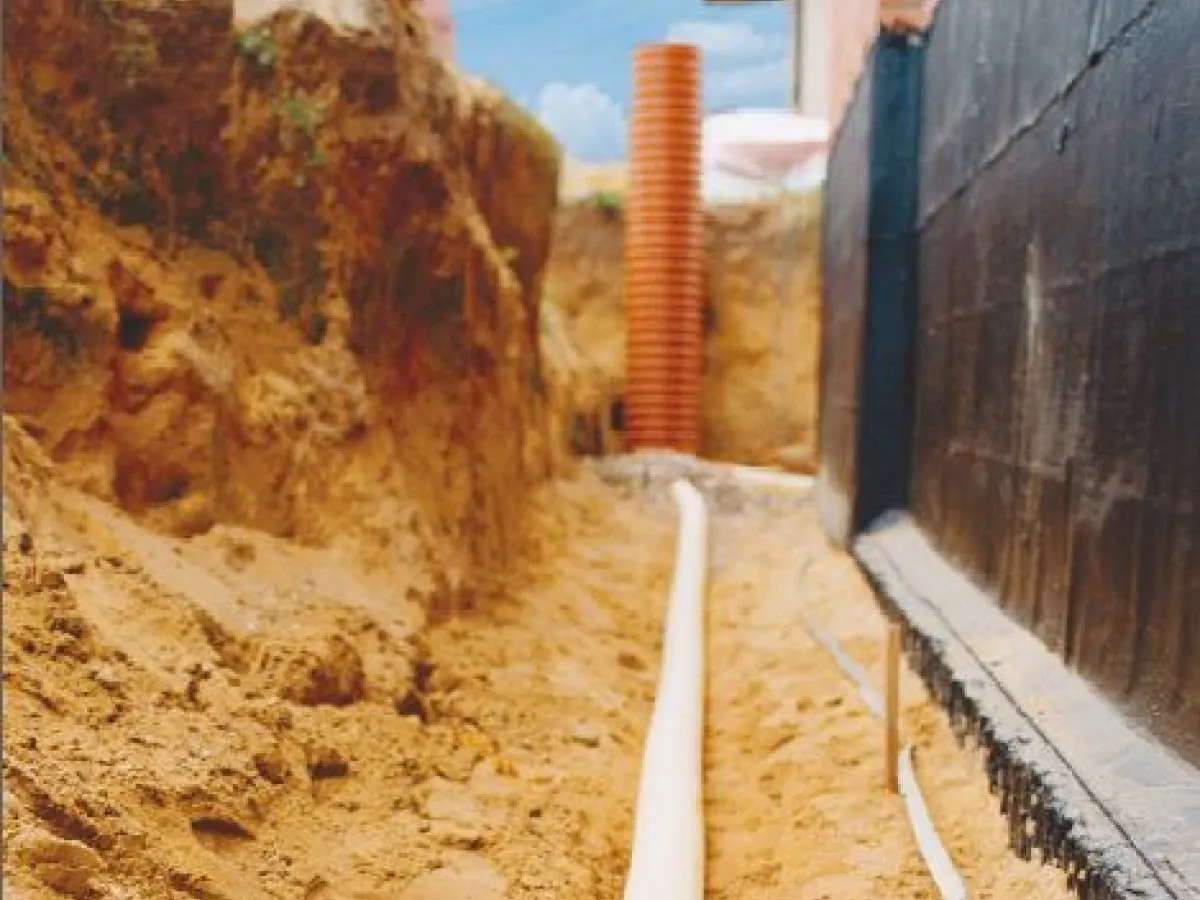

Brak lub źle wykonany drenaż to prosta droga do poważnych problemów z budynkiem. Woda gruntowa, zamiast być skutecznie odprowadzana, zaczyna napierać na ściany fundamentowe, prowadząc do ich zawilgocenia, a w konsekwencji do rozwoju niebezpiecznych dla zdrowia grzybów i pleśni. Co więcej, długotrwałe oddziaływanie wody może osłabiać konstrukcję fundamentów, prowadząc do pęknięć i kosztownych napraw.

Dlatego też, w pewnych sytuacjach, wykonanie drenażu jest absolutną koniecznością:

• Posadowienie budynku na gruntach nieprzepuszczalnych, takich jak gliny czy iły, które zatrzymują wodę.
• Wysoki poziom wód gruntowych, który naturalnie zwiększa ryzyko zalewania fundamentów.

Jak zaplanować prace drenażowe i co kupić?

Zanim przystąpisz do prac, musisz skompletować odpowiednie materiały. Pamiętaj, że jakość komponentów ma bezpośrednie przełożenie na trwałość i efektywność całego systemu drenażowego. Oto lista niezbędnych elementów:

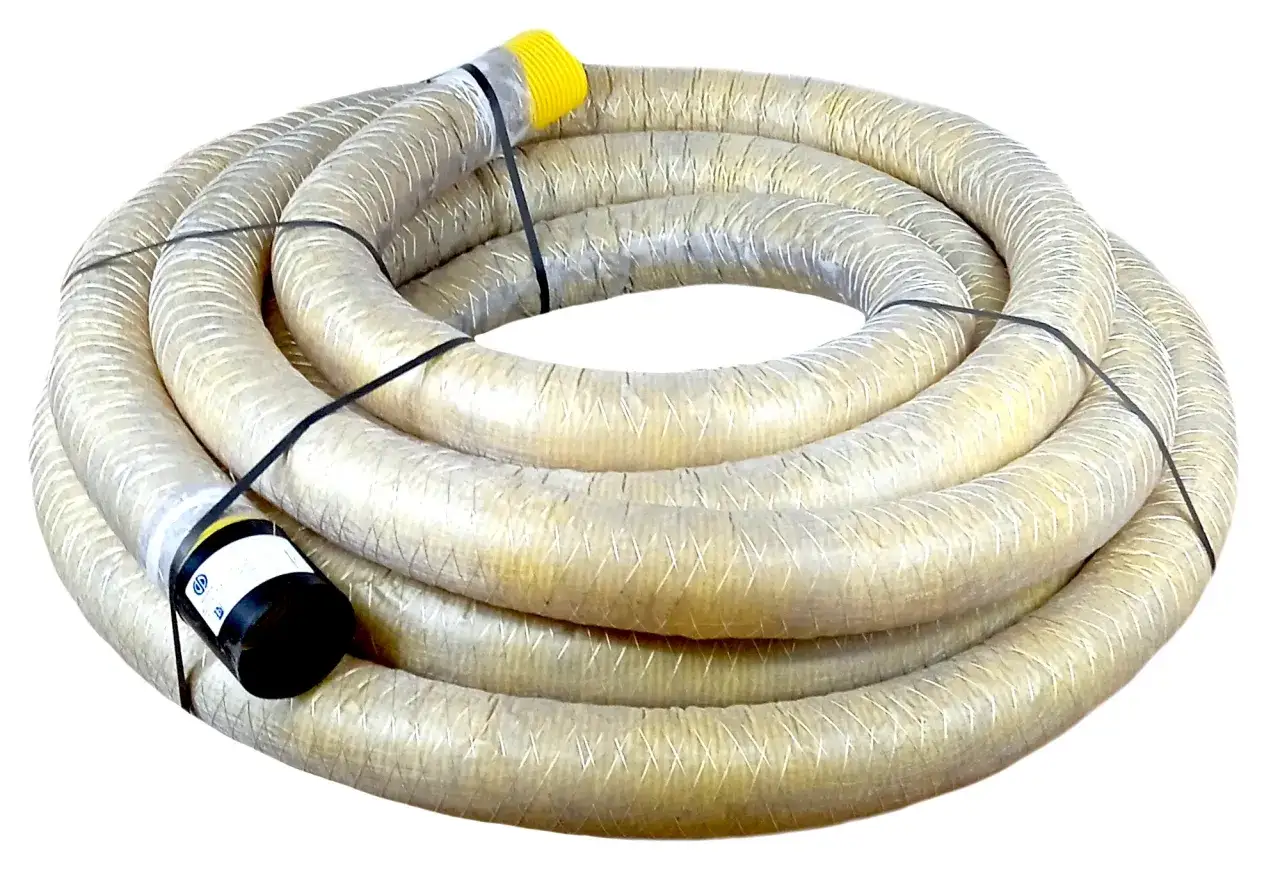

• Rury drenarskie: Najczęściej stosuje się rury z PVC-U lub PE-HD. Dostępne są w średnicach 80 mm i 100 mm. Wybór rur w otulinie (z geowłókniny lub włókna kokosowego) jest zalecany do gruntów piaszczystych, natomiast do gruntów gliniastych lepsze będą rury bez otuliny, gdzie geowłóknina i obsypka filtracyjna pełnią rolę otuliny.
• Geowłóknina filtracyjna: Kluczowa dla ochrony drenażu przed zamuleniem. Wybieraj geowłókninę o gramaturze 150-200 g/m². Pamiętaj, aby była to geowłóknina filtracyjna, a nie separacyjna.
• Materiał na obsypkę filtracyjną: Najlepszy jest płukany żwir o frakcji 8-16 mm. Alternatywnie można zastosować keramzyt. Materiał ten tworzy warstwę otaczającą rurę drenarską, zapobiegając jej zatykaniu.

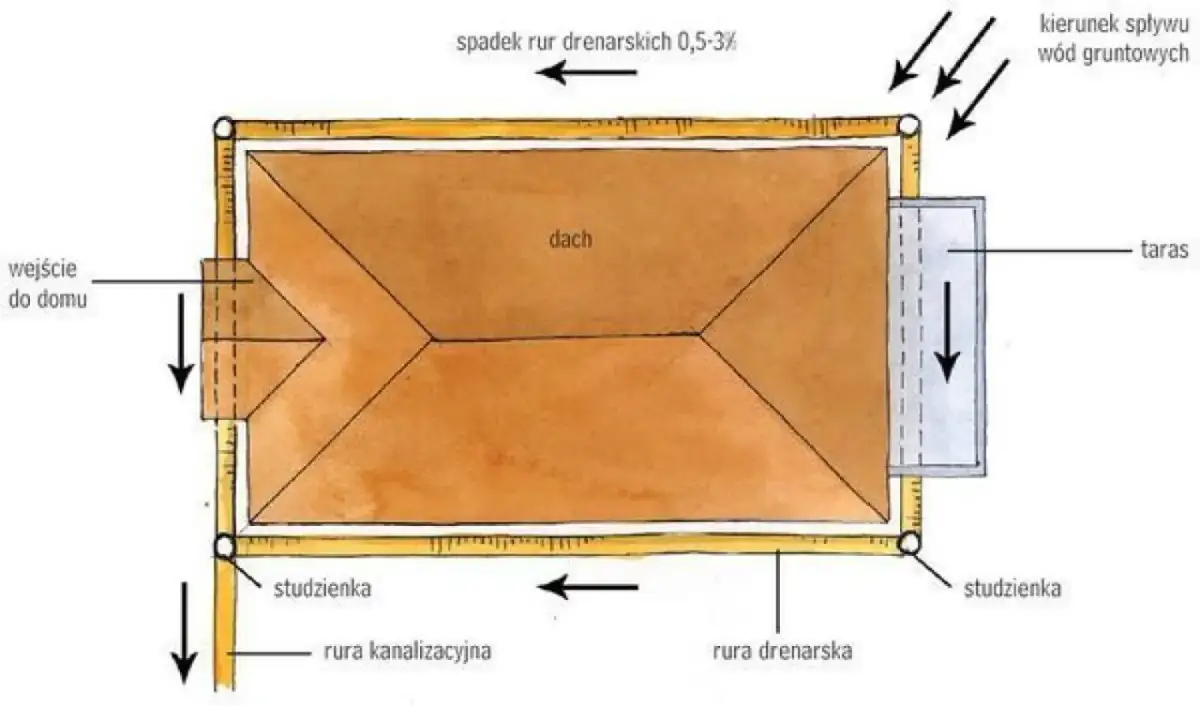

• Studzienki rewizyjne: Niezbędne do kontroli i czyszczenia systemu. Montuj je na każdym załamaniu trasy drenażu oraz na prostych odcinkach co 30-50 metrów.

Na jakiej głębokości i z jakim spadkiem układać drenaż?

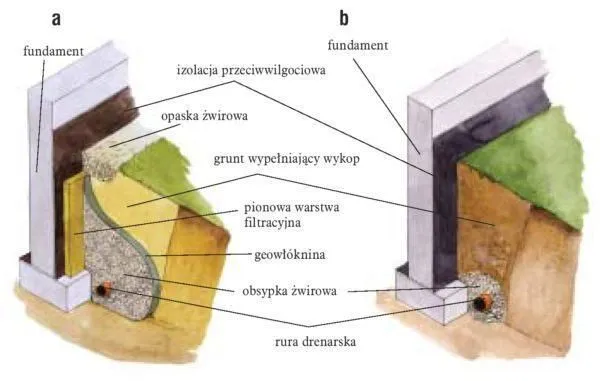

Prawidłowa głębokość ułożenia rur drenarskich jest absolutnie kluczowa dla skuteczności systemu. Rury drenażu opaskowego powinny być ułożone na poziomie ławy fundamentowej, około 20-30 cm poniżej jej górnej krawędzi. Jest to optymalne położenie, które pozwala skutecznie przechwytywać wodę napływającą w kierunku fundamentów. Ważne jest, aby rura nie znajdowała się niżej niż spód ławy fundamentowej. Dodatkowo, ze względu na strefę przemarzania gruntu, minimalna głębokość ułożenia rur powinna wynosić 0,5 metra.

Kolejnym niezwykle istotnym parametrem jest spadek. Aby woda mogła swobodnie odpływać z systemu drenażowego grawitacyjnie i nie zalegała w rurach, należy zachować odpowiedni spadek. Minimalny zalecany spadek dla rur drenarskich wynosi od 0,2% do 0,5%. W praktyce oznacza to spadek od 2 do 5 cm na każde 10 metrów długości rurociągu. Utrzymanie tego spadku jest gwarancją efektywnego działania drenażu i zapobiega zamulaniu rur.

Instrukcja wykonania drenażu krok po kroku

Wykonanie drenażu opaskowego wymaga precyzji i przestrzegania określonych zasad. Oto szczegółowy przewodnik, który pomoże Ci przejść przez cały proces:

1. Przygotowanie wykopu: Wykop rów wokół fundamentów na odpowiednią głębokość (poziom ławy fundamentowej, 20-30 cm poniżej jej górnej krawędzi, ale nie niżej niż spód ławy, min. 0,5 m). Szerokość wykopu powinna umożliwiać swobodne ułożenie rur i obsypki zazwyczaj jest to około 60-80 cm. Pamiętaj o zachowaniu wymaganego spadku już na etapie kopania, co ułatwi późniejsze prace.
2. Wykładanie geowłókniny: Dno i boki wykopu wyłóż geowłókniną filtracyjną (gramatura 150-200 g/m²). Pozostaw jej zapas na tyle duży, aby po ułożeniu rur i obsypki można było ją zawinąć na wierzch, tworząc szczelną kopertę.
3. Tworzenie podsypki: Na dnie wyłożonego geowłókniną wykopu usyp warstwę płukanego żwiru (frakcja 8-16 mm) o grubości około 10-15 cm. Posłuży ona jako stabilna podsypka pod rury drenarskie.
4. Montaż rur drenarskich: Ułóż rury drenarskie na przygotowanej podsypce, zachowując wcześniej wyznaczony spadek. Pamiętaj, aby otwory w rurach były skierowane do góry to kluczowe dla prawidłowego zbierania wody. Łącz rury za pomocą odpowiednich złączek.
5. Instalacja studzienek rewizyjnych: Na każdym załamaniu trasy drenażu oraz na prostych odcinkach co 30-50 metrów zamontuj studzienki rewizyjne. Umożliwią one kontrolę drożności systemu i jego okresowe czyszczenie.
6. Wykonanie obsypki filtracyjnej: Po ułożeniu rur i studzienek, zasyp je warstwą płukanego żwiru (frakcja 8-16 mm). Warstwa obsypki powinna otaczać rurę z każdej strony na grubość co najmniej 15-20 cm. Obsypka ta działa jak filtr, zapobiegając przedostawaniu się drobnych cząstek gruntu do rur.
7. Zamknięcie systemu geowłókniną: Zawiń wystające boki geowłókniny na warstwę żwiru, tworząc szczelną kopertę. Zabezpieczy to obsypkę przed zanieczyszczeniem z góry i z boków.
8. Zasypanie wykopu: Na koniec zasyp wykop gruntem rodzimym, najlepiej warstwami, odpowiednio go zagęszczając. Pamiętaj o ukształtowaniu terenu w taki sposób, aby woda opadowa spływała od budynku, a nie w jego kierunku.

Obsypka i geowłóknina czyli duet kluczowy dla żywotności drenażu

Odpowiedni dobór materiałów na obsypkę filtracyjną i geowłókniny to podstawa długotrwałego i bezproblemowego działania drenażu. Pamiętaj, że te dwa elementy współpracują ze sobą, tworząc efektywny system filtracji.

W kontekście obsypki często pojawia się pytanie o rury w otulinie. Moje doświadczenie podpowiada, że rury drenarskie w otulinie z geowłókniny lub włókna kokosowego są szczególnie polecane do gruntów piaszczystych. Otulina dodatkowo chroni rurę przed drobnymi cząstkami piasku, które mogłyby ją zamulić. Natomiast w przypadku gruntów gliniastych, gdzie ryzyko zamulenia rury przez drobny piasek jest mniejsze, a głównym zadaniem jest odprowadzenie wody z gliny, rury bez otuliny są wystarczające. Wówczas rolę otuliny pełni odpowiednio dobrana geowłóknina, którą wykłada się wykop, oraz warstwa płukanego żwiru.

Gdzie legalnie odprowadzić wodę z drenażu?

Zebrana przez drenaż woda musi być odprowadzona w sposób zgodny z prawem i bezpieczny dla środowiska. Nie można po prostu wylać jej na sąsiednią działkę czy do rowu bez zgody. Oto dostępne i zgodne z prawem metody:

• Kanalizacja deszczowa: Jeśli w pobliżu posesji znajduje się miejska kanalizacja deszczowa, jest to często najlepsze rozwiązanie. Wymaga jednak uzyskania zgody od zarządcy sieci kanalizacyjnej i spełnienia określonych warunków technicznych.
• Studnia chłonna: To rozwiązanie jest możliwe tylko na gruntach przepuszczalnych (np. piaszczystych), które umożliwiają wsiąkanie wody do głębszych warstw. Studnia chłonna to zazwyczaj kręgi betonowe lub specjalne skrzynki rozsączające, wypełnione żwirem, które odprowadzają wodę w głąb ziemi.
• Rów melioracyjny: Odprowadzenie wody do istniejącego rowu melioracyjnego jest możliwe, ale wymaga uzyskania pozwolenia wodnoprawnego od odpowiedniego organu (np. Wody Polskie). Należy upewnić się, że rów ma wystarczającą przepustowość.
• System rozsączający: Podobnie jak studnia chłonna, system rozsączający (np. tunele lub skrzynki rozsączające) pozwala na stopniowe odprowadzanie wody do gruntu. Jest to dobre rozwiązanie, gdy nie ma możliwości podłączenia do kanalizacji deszczowej, a grunt jest przepuszczalny.

Bardzo ważne ostrzeżenie: Absolutnie zabronione jest odprowadzanie wód drenażowych do kanalizacji sanitarnej. Może to prowadzić do przeciążenia systemu, cofania się ścieków i jest niezgodne z przepisami prawa.

Najczęstsze błędy wykonawcze, których musisz unikać

Niestety, często spotykam się z drenażami, które nie działają prawidłowo z powodu błędów wykonawczych. Uniknięcie ich jest kluczowe dla skuteczności i trwałości systemu. Oto 4 najczęstsze błędy, na które musisz zwrócić uwagę:

1. Błąd 1: Zły spadek

   Brak odpowiedniego spadku lub jego niewystarczająca wartość (poniżej 0,2%) to jeden z najpoważniejszych błędów. Woda zamiast swobodnie odpływać, zalega w rurach, co prowadzi do ich zamulania, rozwoju osadów i w efekcie do całkowitego zablokowania systemu. Drenaż przestaje spełniać swoją funkcję, a fundamenty pozostają narażone na wilgoć.

2. Błąd 2: Niewłaściwa obsypka

   Użycie piasku, drobnego żwiru lub ziemi jako obsypki filtracyjnej zamiast płukanego żwiru o odpowiedniej frakcji (8-16 mm) to częsty problem. Piasek i drobne cząstki gruntu łatwo przedostają się do otworów rur drenarskich, szybko je zatykając. System przestaje działać już po kilku sezonach, a jego naprawa jest kosztowna i pracochłonna.

3. Błąd 3: Pominięcie studzienek rewizyjnych

   Brak studzienek rewizyjnych na załamaniach trasy drenażu lub na długich prostych odcinkach uniemożliwia kontrolę i czyszczenie systemu. Gdy drenaż się zamuli, nie ma możliwości jego przepłukania, co prowadzi do konieczności rozkopywania całego systemu, co jest niezwykle inwazyjne i kosztowne.

4. Błąd 4: Nieprawidłowe ułożenie geowłókniny

   Brak geowłókniny, jej zły dobór (np. geowłóknina separacyjna zamiast filtracyjnej) lub nieprawidłowe ułożenie (np. brak zakładek, niedokładne zawinięcie na obsypce) to prosta droga do zamulenia drenażu. Geowłóknina ma za zadanie oddzielić obsypkę od gruntu rodzimego. Jeśli nie spełnia swojej funkcji, drobne cząstki gruntu przedostają się do żwiru, a następnie do rur, blokując przepływ wody.
