W każdej instalacji centralnego ogrzewania, zwłaszcza tej z kotłem na paliwo stałe, kluczowe jest zapewnienie bezpieczeństwa i ciągłości pracy. Zawór różnicowy to niewielki, ale niezwykle ważny element, który chroni zarówno kocioł, jak i pompę obiegową przed awarią. W tym artykule wyjaśnię, czym jest, jak działa i dlaczego jest tak istotny dla prawidłowego funkcjonowania twojego systemu grzewczego.
Zawór różnicowy chroni kocioł i pompę poznaj jego kluczową rolę w C.O.
- Głównym zadaniem zaworu różnicowego jest automatyczne przełączenie instalacji na obieg grawitacyjny w przypadku awarii pompy lub braku prądu.
- Chroni kocioł na paliwo stałe przed przegrzaniem, co jest kluczowe dla bezpieczeństwa, ponieważ takiego kotła nie można natychmiast wygasić.
- Działa samoczynnie: gdy pompa pracuje, ciśnienie utrzymuje go w pozycji zamkniętej; gdy pompa staje, ciśnienie spada, a zawór się otwiera.
- Montuje się go zawsze na tzw. obejściu (by-passie) pompy obiegowej, czyli równolegle do niej.
- Jest niezbędny w instalacjach z kotłami na paliwa stałe, gdzie obieg wody jest wymuszony przez pompę.
Czym jest zawór różnicowy i jak chroni twoją instalację?
Zawór różnicowy to nic innego jak specjalistyczny zawór zwrotny, którego głównym zadaniem jest zabezpieczenie instalacji centralnego ogrzewania przed skutkami awarii pompy obiegowej lub nagłego braku zasilania elektrycznego. Jego rola polega na umożliwieniu samoczynnego przełączenia systemu z obiegu wymuszonego (gdy pompa pracuje) na obieg grawitacyjny. To proste, ale genialne rozwiązanie, które może uratować kocioł przed przegrzaniem, a całą instalację przed poważną awarią.
Działanie zaworu różnicowego opiera się na różnicy ciśnień. W normalnym trybie pracy, gdy pompa obiegowa jest włączona i tłoczy wodę, wytwarzane przez nią ciśnienie utrzymuje zawór w pozycji zamkniętej. Cała woda przepływa wtedy przez pompę, a obieg jest wymuszony. Co jednak dzieje się w przypadku awarii prądu lub uszkodzenia pompy? Wtedy ciśnienie w układzie spada, a zawór różnicowy automatycznie się otwiera. Pozwala to na swobodny, grawitacyjny przepływ wody przez instalację, omijając unieruchomioną pompę. Jest to szczególnie ważne w przypadku kotłów na paliwa stałe, których nie da się natychmiast wygasić. Bez obiegu grawitacyjnego, woda w kotle szybko by się zagotowała, co mogłoby doprowadzić do niebezpiecznego przegrzania, a nawet uszkodzenia urządzenia. Z mojego doświadczenia wiem, że to właśnie w takich sytuacjach zawór różnicowy staje się prawdziwym bohaterem instalacji.
Gdzie i jak prawidłowo zamontować zawór różnicowy?
Prawidłowy montaż zaworu różnicowego jest kluczowy dla jego skutecznego działania. Oto najważniejsze zasady, których należy przestrzegać:

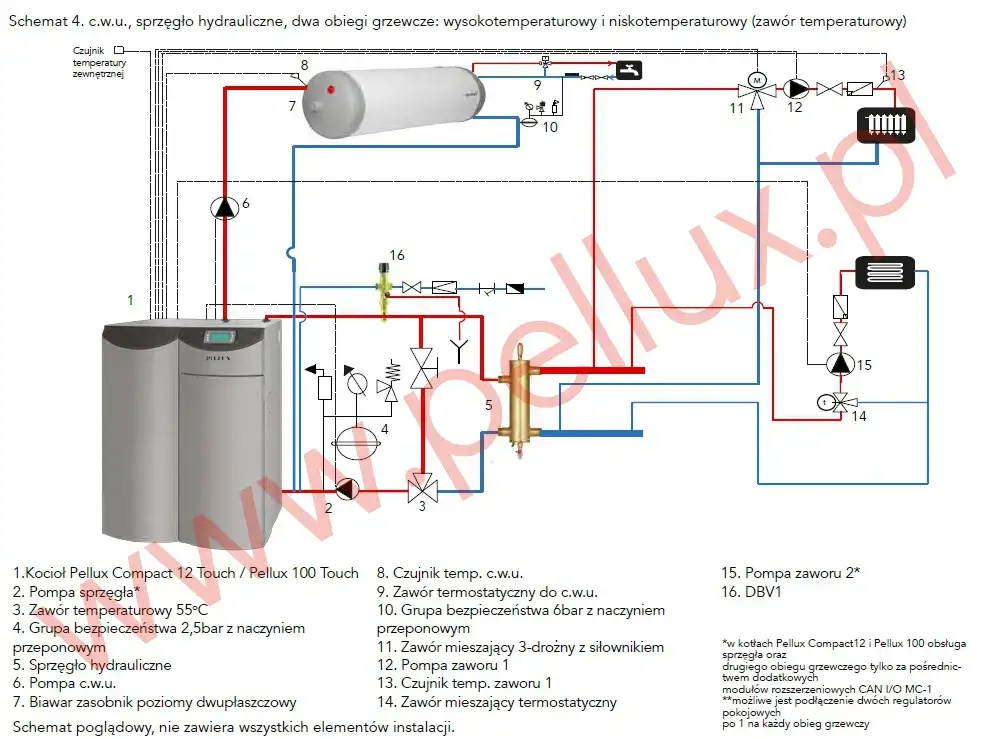

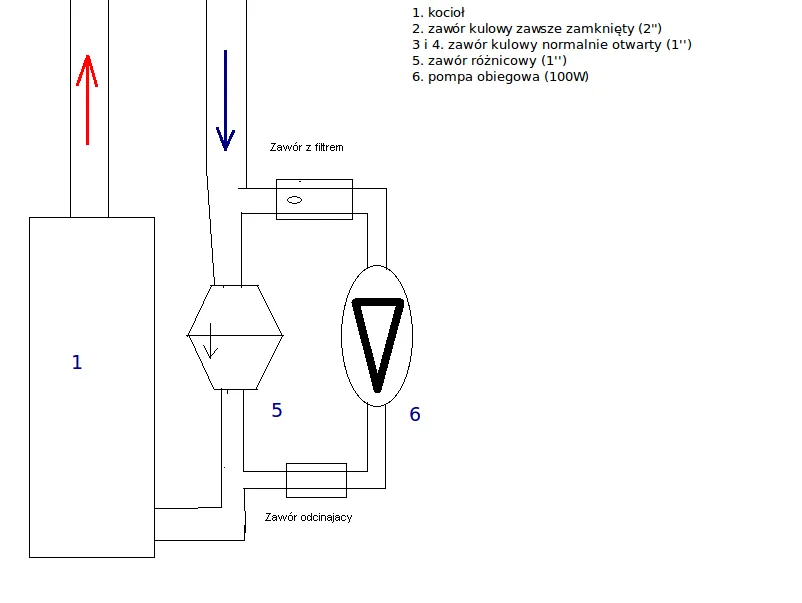

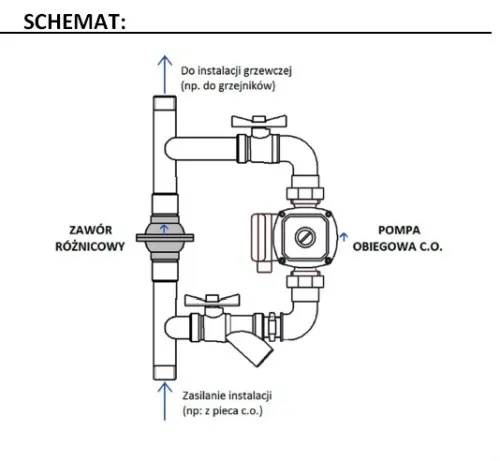

- Montaż na obejściu (by-passie) pompy: Zawór różnicowy zawsze montuje się na tzw. obejściu pompy obiegowej. Oznacza to, że jest on instalowany równolegle do pompy, tworząc alternatywną drogę przepływu wody. Gdy pompa pracuje, zawór jest zamknięty, a woda płynie przez pompę. Gdy pompa przestaje działać, zawór się otwiera, a woda omija pompę przez by-pass.
- Miejsce w instalacji: Istnieją dwie główne szkoły montażu: na zasilaniu lub na powrocie. Obie metody są praktykowane i w większości przypadków działają poprawnie. Ważne jest, aby wybrać jedno z tych miejsc i konsekwentnie się go trzymać.
- Zgodność z kierunkiem przepływu: Każdy zawór różnicowy ma oznaczenie kierunku przepływu wody (zazwyczaj strzałkę na korpusie). Należy bezwzględnie przestrzegać tego oznaczenia, aby zawór mógł działać prawidłowo.
- Pozycja montażu: Zawsze należy sprawdzić zalecenia producenta zaworu dotyczące pozycji montażu (pionowo lub poziomo). Chociaż wiele nowoczesnych modeli dopuszcza montaż poziomy, niektóre mogą wymagać konkretnej orientacji, aby zapewnić optymalne działanie i uniknąć zablokowania elementu ruchomego.
- Dostępność: Warto zamontować zawór w miejscu łatwo dostępnym, co ułatwi ewentualne przeglądy, czyszczenie lub wymianę w przyszłości.
Zawór różnicowy to nie to samo co zawór zwrotny
Chociaż zawór różnicowy jest technicznie rodzajem zaworu zwrotnego, ich funkcje i zastosowania są na tyle specyficzne, że nie można ich stosować zamiennie w kontekście obejścia pompy. Poniższa tabela jasno przedstawia kluczowe różnice, które, jako specjalista, zawsze staram się podkreślać.
| Cecha | Zawór Różnicowy | Zwykły Zawór Zwrotny |
|---|---|---|
| Główne zadanie | Umożliwienie obiegu grawitacyjnego w przypadku awarii pompy/braku prądu. | Blokowanie przepływu wody w niepożądanym kierunku. |
| Miejsce montażu | Zawsze na obejściu (by-passie) pompy obiegowej. | Szeregowo w instalacji, np. przed pompą, za licznikiem. |
| Cel działania | Otwiera się przy niewielkiej różnicy ciśnień, by przepuścić wodę grawitacyjnie. | Blokuje przepływ, wymagając większego ciśnienia do otwarcia, aby zapobiec cofaniu się medium. |
Jak widać, zawór różnicowy jest specjalnie zaprojektowany do pracy w obejściu pompy i otwierania się przy minimalnym ciśnieniu, aby umożliwić przepływ grawitacyjny. Zwykły zawór zwrotny ma inne zadanie po prostu zapobiega cofaniu się wody i zazwyczaj wymaga większego ciśnienia do otwarcia, co uniemożliwiłoby skuteczny obieg grawitacyjny.
Co robić, gdy zawór różnicowy nie działa poprawnie?
Nawet najlepiej zamontowany zawór różnicowy może z czasem sprawiać problemy. Z mojej praktyki wiem, że najczęściej zgłaszane usterki to:
-
Problem: Zawór nie otwiera się po wyłączeniu pompy.
- Możliwe przyczyny: Zanieczyszczenia mechaniczne (np. rdza, kamień kotłowy, osady) blokujące kulę lub grzybek zaworu. Niewłaściwy montaż (np. niezgodny z kierunkiem przepływu lub zaleceniami producenta co do pozycji). Zużycie mechaniczne wewnętrznych elementów.
-
Problem: Zawór nie zamyka się całkowicie podczas pracy pompy.
- Możliwe przyczyny: Zanieczyszczenia mechaniczne utrudniające pełne zamknięcie zaworu. Niewłaściwy dobór zaworu do instalacji (zbyt duża średnica, zbyt małe ciśnienie pompy, aby go domknąć). Uszkodzenie sprężyny lub uszczelnienia.
-
Problem: Głośna praca zaworu (stukanie, szum).
- Możliwe przyczyny: Wibracje spowodowane zanieczyszczeniami lub luźnymi elementami wewnątrz zaworu. Zbyt szybki przepływ wody przez by-pass. Niewłaściwy montaż, który powoduje rezonans. Zapowietrzenie instalacji, które może wpływać na niestabilną pracę zaworu.
-
Problem: Brak obiegu grawitacyjnego mimo wyłączonej pompy.
- Możliwe przyczyny: Zablokowany zawór (patrz problem pierwszy). Zbyt mała średnica rur w instalacji grawitacyjnej lub by-passie. Brak spadku grawitacyjnego w instalacji.
W przypadku problemów z zaworem różnicowym, zawsze zalecam najpierw sprawdzić, czy nie ma widocznych zanieczyszczeń. Często wystarczy wyczyścić zawór, aby przywrócić mu pełną sprawność. Jeśli to nie pomoże, konieczna może być jego wymiana.
Uważaj na pomyłki: zawór różnicowy a upustowo-różnicowy
Na rynku możemy spotkać różne nazwy zaworów, co czasem prowadzi do nieporozumień. Kluczowe jest odróżnienie zaworu różnicowego od zaworu upustowo-różnicowego (lub upustowego różnicy ciśnień). Choć nazwy są podobne, ich funkcje są fundamentalnie różne.
Zawór upustowo-różnicowy ma za zadanie utrzymanie stałej różnicy ciśnień w części instalacji, na przykład w układach z zaworami termostatycznymi na grzejnikach. Kiedy zawory termostatyczne zaczynają się zamykać, ciśnienie w instalacji rośnie. Zawór upustowo-różnicowy otwiera się wtedy, upuszczając nadmiar czynnika przez by-pass, co zapobiega zbyt wysokiemu ciśnieniu i chroni pompę przed pracą na "zamknięty obieg". Nie ma on nic wspólnego z uruchamianiem obiegu grawitacyjnego. Warto o tym pamiętać, aby nie pomylić tych dwóch, jakże różnych, elementów instalacji.
Zawór różnicowy reaguje na zanik ciśnienia, by ratować obieg grawitacyjny. Zawór upustowy reaguje na nadmiar ciśnienia, by je ustabilizować.
Jak wybrać odpowiedni zawór do swojej instalacji?
Wybór odpowiedniego zaworu różnicowego do instalacji C.O. jest prosty, ale wymaga zwrócenia uwagi na kilka kluczowych parametrów. Pamiętaj, że dobrze dobrany zawór to gwarancja bezpieczeństwa i bezawaryjnej pracy systemu. Oto, na co powinieneś zwrócić uwagę:
- Średnica przyłącza: To podstawowy parametr. Zawór musi być dopasowany do średnicy rur w twojej instalacji, zwłaszcza do średnicy by-passu pompy. Najczęściej spotykane rozmiary to 1", 5/4" czy 6/4". Niewłaściwa średnica może prowadzić do ograniczenia przepływu lub problemów z montażem.
-
Materiał wykonania: Najpopularniejsze materiały to mosiądz i żeliwo.
- Mosiądz: Jest odporny na korozję, trwały i często stosowany w mniejszych instalacjach domowych. Zawory mosiężne są zazwyczaj lżejsze i łatwiejsze w montażu.
- Żeliwo: Bardziej wytrzymałe mechanicznie, często wybierane do większych instalacji przemysłowych lub tam, gdzie wymagana jest większa odporność na wysokie ciśnienia i temperatury.
- Typ zaworu: Upewnij się, że kupujesz właśnie zawór różnicowy (często nazywany też grawitacyjnym), a nie zawór zwrotny czy upustowo-różnicowy. Sprawdź dokładnie opis produktu.
- Zalecenia producenta kotła: Zawsze warto sprawdzić instrukcję obsługi kotła. Niektórzy producenci mogą mieć specyficzne wymagania dotyczące typu lub parametrów zaworu różnicowego, aby zachować gwarancję.
- Renoma producenta: Wybieraj produkty od sprawdzonych producentów. To gwarantuje jakość wykonania i niezawodność działania, co w przypadku elementu zabezpieczającego jest niezwykle ważne.
