Wybór odpowiedniej rury do zasilenia rozdzielacza ogrzewania podłogowego to jedna z tych decyzji, która na pierwszy rzut oka może wydawać się prosta, ale w rzeczywistości ma fundamentalne znaczenie dla wydajności i bezawaryjności całego systemu. Jako Bruno Andrzejewski, z mojego doświadczenia wiem, że to właśnie na tym etapie często popełnia się błędy, które później skutkują niedogrzanymi pomieszczeniami czy niepotrzebnie wysokimi rachunkami. W tym artykule dostarczę konkretnych, praktycznych porad, które pomogą Ci wybrać najlepszy materiał i średnicę rury, aby Twoja podłogówka działała optymalnie.

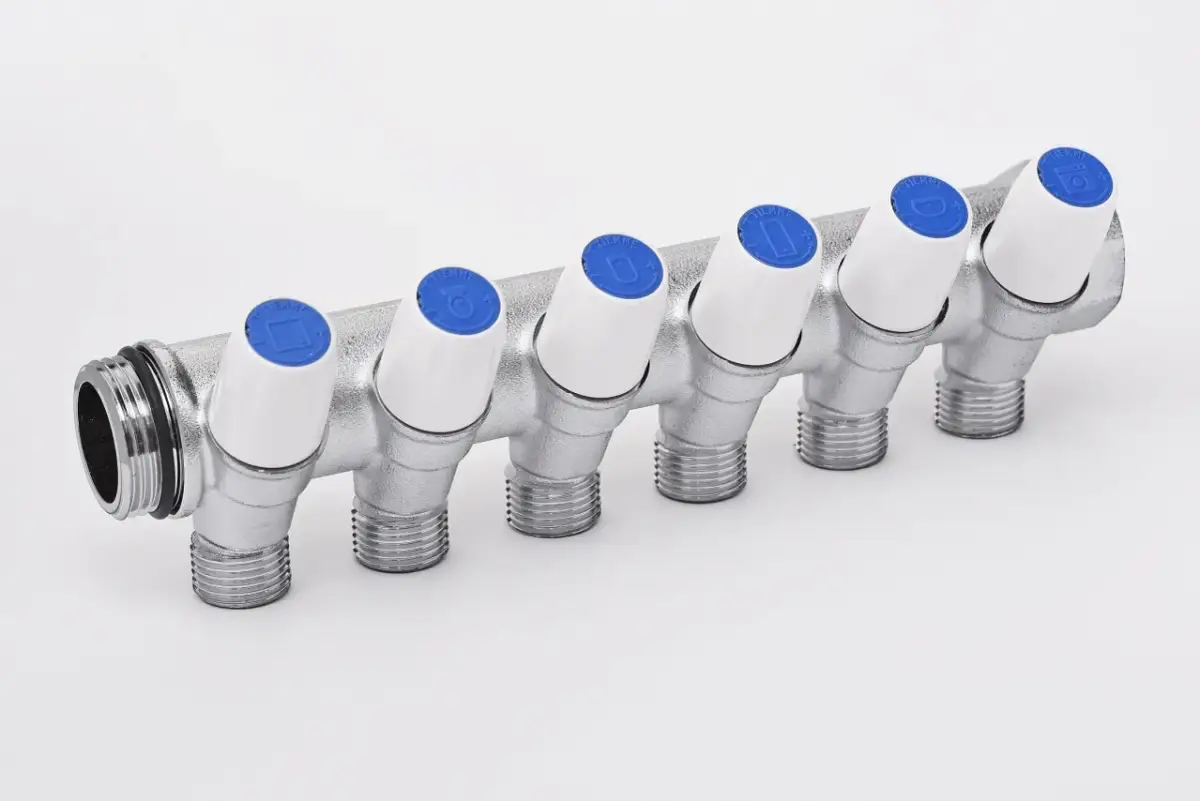

Rura PEX 26 mm to najczęstszy wybór do zasilania rozdzielaczy podłogówki
- W Polsce najczęściej stosuje się rury wielowarstwowe PEX/Al/PEX ze względu na ich elastyczność, trwałość i stabilność kształtu.
- Dla typowego domu jednorodzinnego (do 12 pętli grzewczych) standardową średnicą rury zasilającej jest 25 mm lub 26 mm.
- Większą średnicę, np. 32 mm, należy rozważyć przy dużej liczbie rozdzielaczy, znacznej odległości od źródła ciepła lub bardzo rozległym systemie.
- Zbyt mała średnica rury zasilającej to prosta droga do problemów, takich jak głośna praca instalacji, niedogrzane pomieszczenia czy zwiększone zużycie energii.
Dlaczego wybór właściwej rury do rozdzielacza jest tak ważny?
Rura zasilająca rozdzielacz jest niczym arteria dla całego systemu ogrzewania podłogowego. To przez nią przepływa podgrzana woda z kotłowni, która następnie jest dystrybuowana do poszczególnych pętli grzewczych. Jeśli ta "arteria" jest zbyt wąska lub wykonana z niewłaściwego materiału, cały system będzie działał nieefektywnie, a Ty będziesz borykać się z problemami, których można było uniknąć na etapie projektu i montażu. Z mojego doświadczenia wynika, że zaniedbanie tego elementu to jeden z najczęstszych błędów, który generuje frustrację i dodatkowe koszty.
Wybór rury o zbyt małej średnicy niesie ze sobą szereg negatywnych konsekwencji:
- Głośna praca instalacji: Zwiększona prędkość przepływu wody w zbyt wąskiej rurze często prowadzi do powstawania szumów i gwizdów, co jest irytujące i obniża komfort użytkowania.
- Niedogrzane pomieszczenia: Niewystarczający przepływ wody oznacza, że pętle grzewcze nie otrzymują odpowiedniej ilości ciepła, co skutkuje niedogrzaniem pomieszczeń, zwłaszcza tych najbardziej oddalonych od rozdzielacza.
- Zwiększone zużycie energii: Pompa obiegowa musi pracować z większą mocą, aby pokonać opory przepływu, co bezpośrednio przekłada się na wyższe rachunki za prąd.
- Niestabilna praca systemu: Trudniej jest prawidłowo wyregulować instalację, co prowadzi do wahań temperatury i ogólnej niestabilności działania ogrzewania podłogowego.
PEX czy miedź? Porównujemy materiały rur zasilających
Na polskim rynku dominują trzy główne typy rur, które można zastosować do zasilania rozdzielaczy ogrzewania podłogowego. Każdy z nich ma swoje unikalne cechy, które warto znać przed podjęciem decyzji.
Rura wielowarstwowa PEX/Al/PEX
To absolutny lider popularności w Polsce i z mojego punktu widzenia, najbardziej uniwersalne rozwiązanie. Rury te składają się z wewnętrznej i zewnętrznej warstwy polietylenu sieciowanego (PEX), a pomiędzy nimi znajduje się aluminiowa wkładka. Ta konstrukcja zapewnia im elastyczność, odporność na korozję, a wkładka aluminiowa gwarantuje stabilność kształtu i, co bardzo ważne, stanowi barierę antydyfuzyjną. Są łatwe w montażu i oferują doskonały kompromis między ceną a jakością.
Rura miedziana
Miedź to materiał premium, ceniony za swoją trwałość, odporność na wysokie temperatury i ciśnienie. Posiada również właściwości bakteriostatyczne, co jest dodatkowym atutem. Instalacje miedziane są bardzo solidne i mogą służyć przez dziesięciolecia. Jednakże, ich montaż jest bardziej pracochłonny, wymaga specjalistycznych narzędzi i umiejętności (lutowanie), a sam materiał jest znacznie droższy niż PEX. Miedź jest sztywna, co utrudnia prowadzenie rur w ciasnych przestrzeniach.
Rura z polipropylenu PP
Rury z polipropylenu są rzadziej stosowane do zasilania rozdzielaczy ogrzewania podłogowego w porównaniu do PEX czy miedzi, choć w instalacjach grzewczych ogólnie są obecne. Ich główną wadą jest duża rozszerzalność cieplna oraz większa grubość ścianek, co przy tej samej średnicy zewnętrznej oznacza mniejszy przepływ wody. Z tego powodu, aby zapewnić odpowiedni przepływ, często trzeba stosować rury o większej średnicy zewnętrznej, co może być problematyczne w niektórych instalacjach. Są jednak stosunkowo tanie.
Porównanie materiałów w pigułce
| Materiał | Główne zalety | Główne wady | Orientacyjna cena (za metr) |
|---|---|---|---|
| PEX/Al/PEX (wielowarstwowe) | Elastyczność, odporność na korozję, bariera antydyfuzyjna, stabilność kształtu, łatwość montażu, dobry stosunek ceny do jakości. | Mniejsza odporność na uszkodzenia mechaniczne niż miedź, wymaga odpowiednich złączek. | Średnia |
| Miedź | Bardzo wysoka trwałość, odporność na wysokie temperatury i ciśnienie, właściwości bakteriostatyczne, estetyka. | Wysoka cena, pracochłonny montaż (lutowanie), sztywność, wrażliwość na niektóre rodzaje wody. | Wysoka |
| PP (polipropylen) | Niska cena, odporność na korozję. | Duża rozszerzalność cieplna, grubsze ścianki (mniejszy przepływ), mniej elastyczny niż PEX. | Niska |
Jaką średnicę rury do rozdzielacza wybrać?

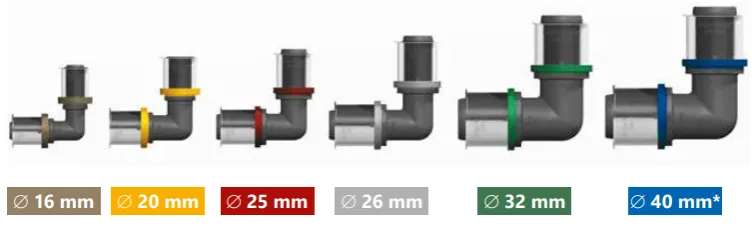

Dobór średnicy rury zasilającej to klucz do efektywności Twojej podłogówki. Zbyt mała średnica to problemy z przepływem i niedogrzaniem, zbyt duża to niepotrzebne koszty i marnowanie przestrzeni. Z mojego doświadczenia wynika, że dla typowego domu jednorodzinnego, który obsługuje jeden rozdzielacz z maksymalnie 12 pętlami grzewczymi, najczęściej stosuje się rury o średnicach zewnętrznych 25 mm lub 26 mm. To rozwiązanie sprawdza się w większości przypadków. Jeśli masz mniejszy system, na przykład do 10 pętli, możesz rozważyć średnicę 20 mm. Natomiast w przypadku większych instalacji, gdzie jest wiele rozdzielaczy, duża odległość od źródła ciepła lub bardzo rozległy system ogrzewania podłogowego, konieczne może być zastosowanie rury o średnicy 32 mm, aby zapewnić odpowiedni przepływ i zminimalizować straty ciśnienia.
Czynniki wpływające na wybór średnicy
Decyzja o średnicy rury zasilającej nigdy nie powinna być podejmowana pochopnie. Musisz wziąć pod uwagę kilka istotnych czynników:
- Liczba i długość pętli grzewczych: Im więcej pętli podłączonych do danego rozdzielacza i im są one dłuższe, tym większy jest sumaryczny przepływ wody potrzebny do ich zasilenia. Każda pętla generuje opór, a suma tych oporów wymaga odpowiednio dużej średnicy rury zasilającej, aby zapewnić swobodny przepływ.
- Moc źródła ciepła: Kocioł o większej mocy lub wydajna pompa ciepła jest w stanie dostarczyć więcej ciepła, co oznacza, że instalacja będzie wymagała większego przepływu wody. Średnica rury musi być dostosowana do maksymalnego przepływu, jaki może wygenerować źródło ciepła.
- Odległość rozdzielacza od kotłowni: Dłuższe trasy zasilania naturalnie generują większe straty ciśnienia. Aby zrekompensować te straty i utrzymać odpowiedni przepływ na końcówkach, często konieczne jest zastosowanie rury o większej średnicy. W ten sposób minimalizujemy ryzyko niedogrzania oddalonych pętli.
- Wymagany przepływ i prędkość wody: Zazwyczaj przyjmuje się, że średni przepływ na jedną pętlę grzewczą to około 2 litry na minutę. Ważne jest, aby prędkość przepływu w rurach zasilających nie przekraczała zalecanych wartości (zwykle 1-1,5 m/s). Przekroczenie tej granicy może prowadzić do hałasu i erozji wewnętrznej rur.
Przeczytaj również: Ile kosztuje przyłącze prądu do domu? Uniknij ukrytych kosztów!
Pamiętaj o barierze antydyfuzyjnej
Bariera antydyfuzyjna to absolutny must-have w rurach do ogrzewania podłogowego, a ja zawsze podkreślam jej znaczenie. Jest to specjalna warstwa (najczęściej EVOH lub aluminiowa wkładka w rurach wielowarstwowych), która zapobiega przenikaniu tlenu z otoczenia do wody grzewczej. Brak tej bariery to prosta droga do poważnych problemów tlen w wodzie powoduje zapowietrzanie się instalacji, a co gorsza, przyspiesza korozję metalowych elementów, takich jak rozdzielacze, pompy czy wymienniki ciepła w kotle. Rury wielowarstwowe PEX/Al/PEX naturalnie posiadają aluminiową wkładkę, która pełni funkcję doskonałej bariery antydyfuzyjnej, co jest jedną z ich największych zalet.
Najczęstsze błędy montażowe i jak ich uniknąć
Nawet najlepsze rury i idealnie dobrana średnica nie zagwarantują sukcesu, jeśli popełnisz błędy podczas montażu. Oto trzy najczęstsze, które widuję na budowach, i moje rady, jak ich uniknąć:
- Brak izolacji termicznej rur zasilających: To jeden z najpoważniejszych błędów. Rury doprowadzające ciepłą wodę z kotłowni do rozdzielacza, zwłaszcza jeśli biegną przez nieogrzewane pomieszczenia lub w posadzce, muszą być solidnie zaizolowane termicznie. Brak izolacji powoduje niepotrzebne straty ciepła, co przekłada się na wyższe rachunki za ogrzewanie i obniża efektywność całego systemu. Zawsze stosuj izolację o odpowiedniej grubości, aby zminimalizować te straty.
- Nieprawidłowe podłączenie zasilania i powrotu: Choć wydaje się to oczywiste, zdarza się, że zasilanie (ciepła woda) i powrót (chłodniejsza woda) są podłączone odwrotnie. Zasilanie zawsze podłącza się do górnej belki rozdzielacza, a powrót do dolnej. Odwrotne podłączenie spowoduje, że system nie będzie działał prawidłowo, a regulacja pętli będzie niemożliwa lub bardzo utrudniona. Zawsze dokładnie sprawdzaj oznaczenia na rozdzielaczu i rurach.
- Zbyt ostre zgięcia rur: Rury, szczególnie te z tworzyw sztucznych, mają swoje minimalne promienie gięcia. Zbyt ostre zagięcia mogą prowadzić do trwałego uszkodzenia struktury rury, zmniejszenia jej przekroju, a w konsekwencji do zwiększenia oporów przepływu, a nawet do pęknięć w przyszłości. Zawsze używaj sprężyn do gięcia (dla rur PEX) lub kształtek (dla rur miedzianych i PP), aby zachować odpowiednie promienie i uniknąć naprężeń.
