Planowanie ogrzewania podłogowego to kluczowy etap budowy lub remontu, a precyzyjne oszacowanie ilości potrzebnej rury grzewczej jest fundamentem sukcesu. W tym praktycznym poradniku krok po kroku pokażę Ci, jak samodzielnie obliczyć niezbędną długość rur, dzięki czemu będziesz mógł dokładnie oszacować koszty i zaplanować zakupy materiałów bez niepotrzebnych nerwów i przestojów.
Potrzebujesz od 5 do 10 metrów rury na m² poznaj zasady obliczeń podłogówki
- Średnie zużycie rury na 1 m² wynosi od 5 do 10 metrów, w zależności od gęstości jej ułożenia.
- Najważniejszym czynnikiem jest rozstaw rur w łazienkach układa się je gęściej (co 10 cm), a w salonach rzadziej (co 15-20 cm).
- Do obliczonej długości pętli grzewczych zawsze dolicz rury dobiegowe, prowadzące do rozdzielacza.
- Pamiętaj o zakupie materiału z zapasem minimum 10% na ewentualne straty i poprawki.
Poznaj kluczowe czynniki wpływające na zużycie rury grzewczej
Rozstaw rur dlaczego to najważniejszy parametr?

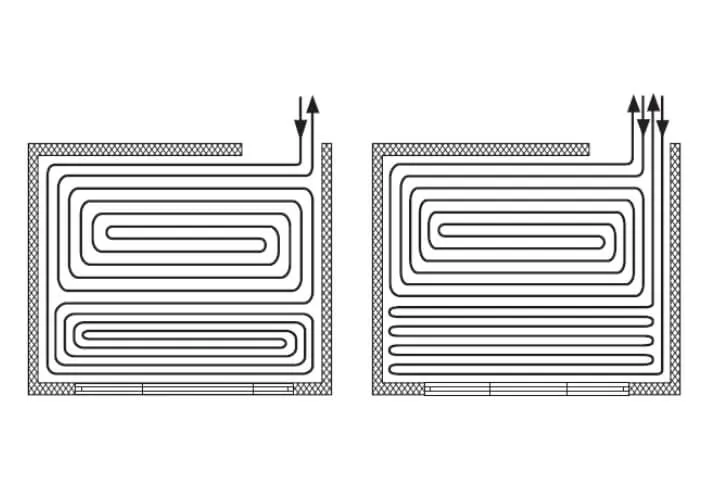

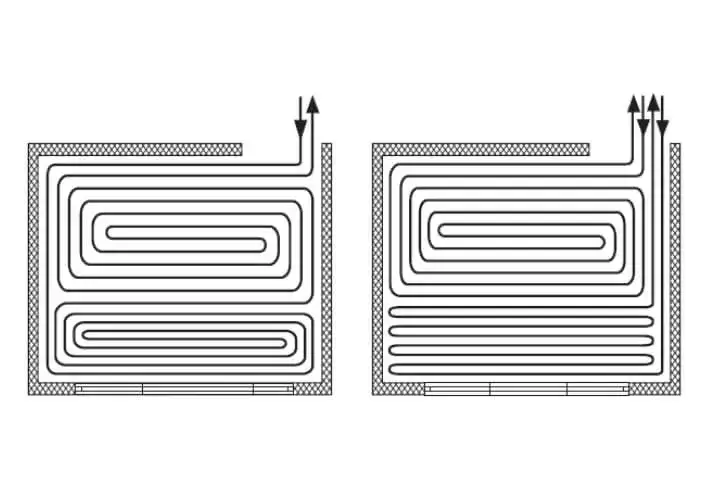

Rozstaw rur to absolutnie najważniejszy parametr, który wpływa zarówno na ilość zużytego materiału, jak i na efektywność oraz komfort cieplny całego systemu. Im gęściej ułożone są rury, tym więcej ciepła jest oddawane do pomieszczenia, ale jednocześnie rośnie zużycie materiału. W strefach brzegowych, czyli tych położonych przy oknach, drzwiach tarasowych czy ścianach zewnętrznych, gdzie straty ciepła są największe, stosuję gęstszy rozstaw, na przykład co 10 cm. W pozostałych, podstawowych strefach, gdzie zapotrzebowanie na ciepło jest mniejsze, rury mogę układać rzadziej, co 15-20 cm.
Metraż pomieszczenia a realna powierzchnia grzewcza
Przy obliczeniach ilości rury do ogrzewania podłogowego niezwykle ważne jest, aby nie brać pod uwagę całkowitego metrażu pomieszczenia. Pamiętaj, że rur nie układa się pod stałą zabudową. Zawsze odliczaj powierzchnię zajmowaną przez szafy wnękowe, wannę, brodzik, kominek czy inne elementy, które na stałe przylegają do podłogi. To pozwoli Ci uniknąć niepotrzebnego marnowania materiału i zapewni, że ciepło będzie oddawane tylko tam, gdzie jest to potrzebne.
Jak rodzaj pomieszczenia wpływa na gęstość układania?
Rodzaj pomieszczenia ma bezpośredni wpływ na to, jak gęsto należy ułożyć rury grzewcze. Moje doświadczenie pokazuje, że różne strefy domu mają odmienne zapotrzebowanie na komfort cieplny:
- W łazienkach rury układa się najgęściej, często co 5-10 cm. Celem jest uzyskanie efektu "ciepłej podłogi", co znacząco podnosi komfort użytkowania tego pomieszczenia.
- W salonach i sypialniach zazwyczaj stosuje się standardowy rozstaw rur, czyli co 15-20 cm. Taka gęstość zapewnia odpowiednią temperaturę przy racjonalnym zużyciu materiału.
- W strefach brzegowych, na przykład przy dużych oknach tarasowych, gdzie straty ciepła są większe, zalecam gęstszy rozstaw rur, np. co 10 cm, aby skutecznie skompensować ewentualne chłodzenie.
Pozostałe czynniki, o których warto wiedzieć
Standard energetyczny budynku to kolejny czynnik, który wpływa na gęstość układania rur. W nowoczesnych, dobrze ocieplonych domach, które charakteryzują się niskim zapotrzebowaniem na ciepło, mogę sobie pozwolić na rzadsze ułożenie rur. Natomiast w przypadku starszego budownictwa, gdzie izolacja termiczna jest często słabsza, konieczne może być gęstsze rozmieszczenie pętli grzewczych, aby zapewnić odpowiedni komfort cieplny. Popularne średnice rur, takie jak 16 mm i 17 mm, mają znaczenie głównie dla maksymalnej długości pojedynczej pętli grzewczej. Dla rury o średnicy 16 mm zalecana maksymalna długość to około 100-120 metrów. Wybór średnicy nie wpływa bezpośrednio na zużycie rury na metr kwadratowy, ale jest kluczowy dla prawidłowego przepływu czynnika grzewczego i efektywności całego systemu.
Oblicz potrzebną ilość rury krok po kroku
Metoda uproszczona obliczenia na podstawie zużycia na m²
Aby ułatwić wstępne obliczenia, przygotowałem tabelę, która pokazuje uśrednione zużycie rury na metr kwadratowy powierzchni grzewczej, w zależności od wybranego rozstawu.
| Rozstaw rur | Średnie zużycie rury na 1 m² |
|---|---|
| 10 cm | 10 mb/m² |
| 15 cm | 6,7 mb/m² |
| 20 cm | 5 mb/m² |
| 25 cm | 4 mb/m² |
Instrukcja krok po kroku, jak użyć danych z powyższej tabeli:
- Określ powierzchnię grzewczą pomieszczenia: Zmierz pomieszczenie i odlicz powierzchnię pod stałą zabudową (np. szafy, wanna).
- Wybierz wskaźnik zużycia: Na podstawie planowanego rozstawu rur (np. 10 cm dla łazienki, 15 cm dla salonu) wybierz odpowiednią wartość z tabeli.
- Oblicz szacunkową długość rury: Pomnóż powierzchnię grzewczą przez wybrany wskaźnik zużycia. Otrzymasz długość rury potrzebną na same pętle grzewcze.
Nie zapomnij o rurach dobiegowych do rozdzielacza!
To jest jeden z najczęstszych błędów, jakie widuję! Do wyniku z obliczeń pętli grzewczych zawsze musisz dodać długość rur prowadzących od rozdzielacza do początku każdej pętli w danym pomieszczeniu.
Pominięcie rur dobiegowych to częsty błąd, który prowadzi do zakupu zbyt małej ilości materiału i może opóźnić prace.
Pamiętaj, że każda pętla potrzebuje zarówno rury zasilającej, jak i powrotnej, więc odległość od rozdzielacza do pętli należy pomnożyć przez dwa.
Przykładowe obliczenia dla różnych pomieszczeń
Aby pokazać, jak to działa w praktyce, przygotowałem kilka przykładów obliczeń dla typowych pomieszczeń.
Przykład 1: Salon 30 m²
Załóżmy, że mamy salon o powierzchni całkowitej 35 m², ale po odliczeniu miejsca na kominek i szafę wnękową, powierzchnia grzewcza wynosi 30 m². Planujemy rozstaw rur co 15 cm.
- Wskaźnik z tabeli dla rozstawu 15 cm to 6,7 mb/m².
- Obliczenie długości pętli: 30 m² * 6,7 mb/m² = 201 mb.
- Załóżmy, że salon wymaga dwóch pętli grzewczych, a rozdzielacz jest oddalony o 5 metrów.
- Doliczenie rur dobiegowych: 2 pętle * 5 m (odległość) * 2 (zasilanie i powrót) = 20 mb.
- Wynik końcowy: 201 mb (pętle) + 20 mb (dobiegowe) = 221 mb rury.
Przykład 2: Łazienka 10 m²
Dla łazienki o powierzchni grzewczej 10 m² (po odliczeniu wanny i brodzika), chcemy uzyskać efekt ciepłej podłogi, więc zastosujemy gęsty rozstaw co 10 cm.
- Wskaźnik z tabeli dla rozstawu 10 cm to 10 mb/m².
- Obliczenie długości pętli: 10 m² * 10 mb/m² = 100 mb.
- Doliczenie rur dobiegowych: Załóżmy, że łazienka wymaga jednej pętli, a rozdzielacz jest oddalony o 8 metrów. Zatem 1 pętla * 8 m * 2 = 16 mb.
- Wynik końcowy: 100 mb (pętle) + 16 mb (dobiegowe) = 116 mb rury.
Przykład 3: Sypialnia 15 m²
Sypialnia o powierzchni grzewczej 15 m², gdzie wystarczy standardowy rozstaw rur co 20 cm.
- Wskaźnik z tabeli dla rozstawu 20 cm to 5 mb/m².
- Obliczenie długości pętli: 15 m² * 5 mb/m² = 75 mb.
- Doliczenie rur dobiegowych: Załóżmy, że sypialnia wymaga jednej pętli, a rozdzielacz jest oddalony o 10 metrów. Zatem 1 pętla * 10 m * 2 = 20 mb.
- Wynik końcowy: 75 mb (pętle) + 20 mb (dobiegowe) = 95 mb rury.
Uniknij tych błędów przy obliczaniu ilości rury
Podczas planowania ogrzewania podłogowego łatwo o pomyłki, które mogą kosztować Cię czas i pieniądze. Oto najczęstsze błędy, na które zwracam uwagę moim klientom:
- Ignorowanie stref brzegowych: Często zapomina się o gęstszym ułożeniu rur w miejscach o większych stratach ciepła, takich jak okolice okien czy drzwi tarasowych. To może prowadzić do niedogrzania tych obszarów i obniżenia komfortu.
- Projektowanie zbyt długich pętli: Pojedyncza pętla grzewcza nie powinna być dłuższa niż 100-120 metrów (dla rury 16 mm). Zbyt długie pętle powodują duże opory hydrauliczne, co negatywnie wpływa na efektywność systemu i może prowadzić do nierównomiernego grzania.
- Brak zakupu materiału z zapasem: Zawsze zalecam zakup rury z minimum 10% zapasem. Niezależnie od tego, jak precyzyjne są obliczenia, zawsze mogą pojawić się nieprzewidziane cięcia, uszkodzenia czy konieczność drobnych korekt podczas montażu. Lepiej mieć trochę więcej niż zabraknąć w kluczowym momencie.
- Pominięcie powierzchni pod stałą zabudową: Układanie rur pod wanną, brodzikiem, szafami wnękowymi czy kominkiem jest nie tylko niepotrzebne, ale wręcz niewskazane. Nie tylko marnujesz materiał, ale w niektórych przypadkach możesz nawet doprowadzić do przegrzewania elementów konstrukcyjnych lub mebli.
Kalkulator online czy profesjonalny projekt instalacji?
Zalety i wady darmowych kalkulatorów internetowych
Darmowe kalkulatory online to świetne narzędzie do wstępnych, orientacyjnych szacunków. Pozwalają szybko zorientować się w przybliżonej ilości materiału i oszacować koszty. Są łatwe w użyciu i dostępne dla każdego. Muszę jednak podkreślić ich ograniczenia. Takie kalkulatory zazwyczaj nie uwzględniają wszystkich indywidualnych czynników, które są kluczowe dla optymalnego działania systemu. Brakuje im możliwości precyzyjnego zaplanowania stref brzegowych, nie biorą pod uwagę dokładnego standardu energetycznego budynku czy specyficznego umiejscowienia rozdzielacza. Traktuj je jako punkt wyjścia, a nie ostateczne rozwiązanie.
Przeczytaj również: Dlaczego bulgocze w rurach? Poznaj przyczyny i skuteczne rozwiązania.

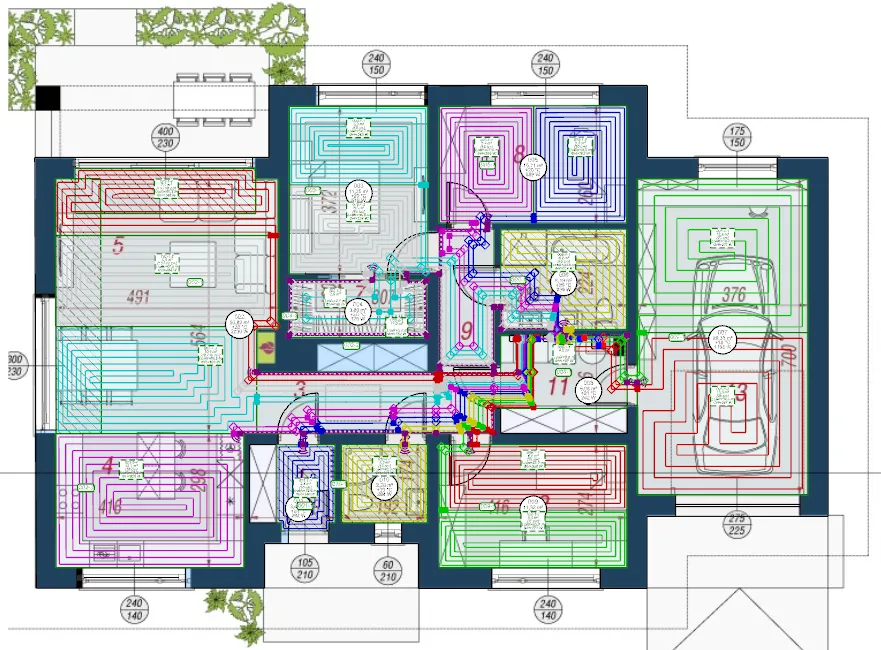

Dlaczego indywidualny projekt instalacji to inwestycja, która się zwraca?
Zlecenie indywidualnego projektu instalacji ogrzewania podłogowego specjaliście to inwestycja, która moim zdaniem zawsze się zwraca. Oto dlaczego:
- Gwarancja optymalnego rozkładu temperatury: Profesjonalny projektant uwzględni wszystkie niuanse pomieszczenia, zapewniając równomierne i komfortowe ciepło w każdym zakątku.
- Maksymalna efektywność energetyczna: Dzięki precyzyjnym obliczeniom i optymalizacji, system będzie działał z najwyższą wydajnością, co przełoży się na niższe rachunki za ogrzewanie.
- Uniknięcie błędów wykonawczych i marnowania materiału: Projekt eliminuje ryzyko pomyłek, które mogłyby prowadzić do kosztownych poprawek lub zakupu zbyt dużej ilości rury.
- Pewność, że system będzie działał poprawnie przez lata: Dobrze zaprojektowana instalacja to gwarancja długotrwałej i bezproblemowej eksploatacji, bez konieczności częstych interwencji czy napraw.
