Prasa nie podaje sznurka? Szybka diagnostyka i naprawa!

Awarie mechanizmu podawania sznurka w prasach rolniczych to niestety częsta bolączka, która potrafi sparaliżować pracę w samym szczycie żniw. Ten praktyczny poradnik został stworzony, aby pomóc Ci szybko zdiagnozować i naprawić najczęstsze usterki, minimalizując kosztowne przestoje. Dzięki niemu zlokalizujesz problem i sprawnie wrócisz do pracy w polu.

Poznaj budowę i najczęstsze przyczyny awarii podajnika sznurka

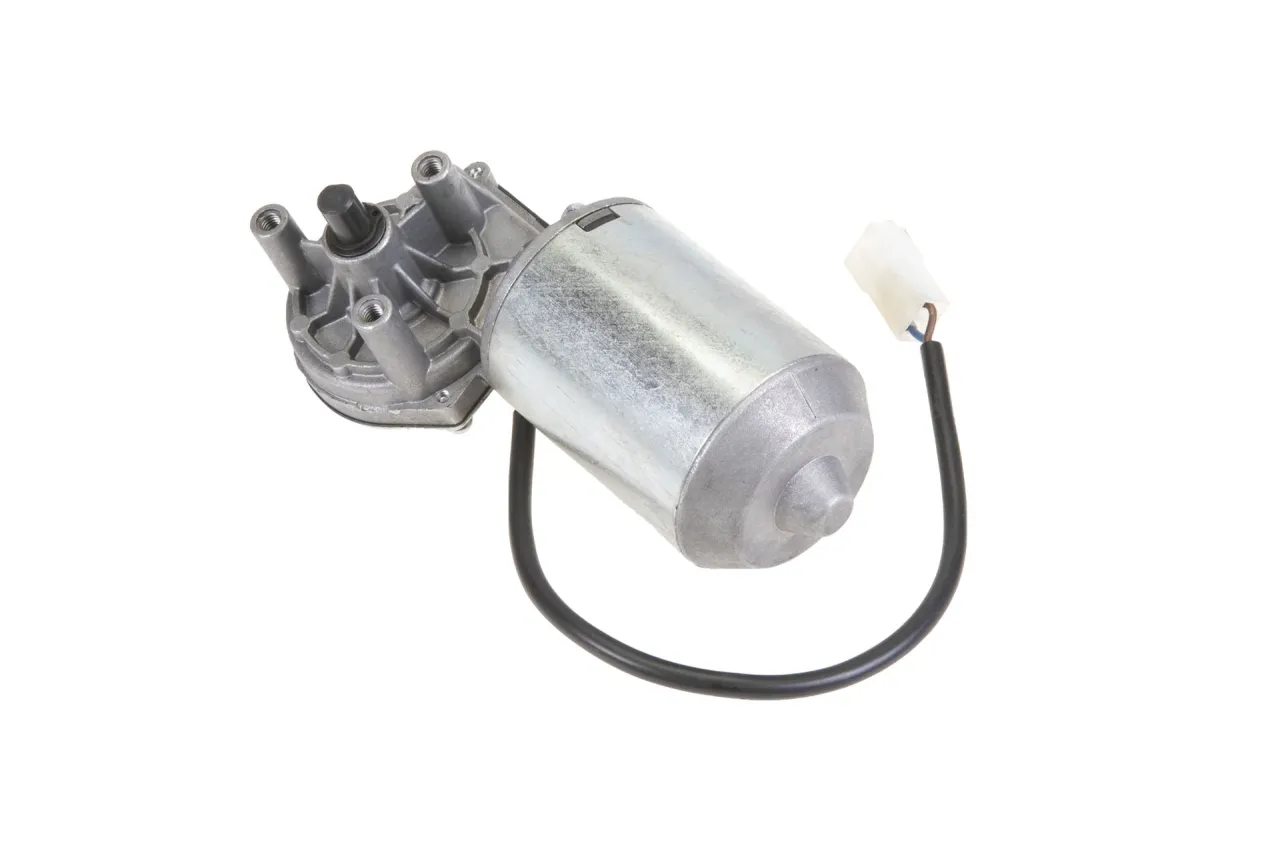

Zanim przejdziemy do konkretnych rozwiązań, warto zrozumieć, jak działa mechanizm podawania sznurka w prasie. Niezależnie od tego, czy mamy do czynienia z prasą zwijającą, czy kostkującą, jego zadaniem jest precyzyjne owinięcie beli sznurkiem w odpowiednim momencie. Kluczowe elementy to silnik elektryczny lub siłownik hydrauliczny, który uruchamia ramię podające. Sznurek przechodzi przez system prowadnic i oczek, a na końcu jest odcinany przez specjalne noże, zaś jego naciąg reguluje napinacz. Z mojego doświadczenia wynika, że większość problemów można sprowadzić do trzech głównych kategorii:

• Problemy elektryczne: To bardzo częsta przyczyna, zwłaszcza w starszych maszynach. Może to być brak zasilania, uszkodzone bezpieczniki, przetarte przewody, awaria czujników (np. położenia ramienia) lub usterka samego sterownika w kabinie ciągnika. Czasem winny jest też zużyty silnik elektryczny.
• Zużycie mechaniczne: Ruchome części mechanizmu, takie jak prowadnice, oczka, elementy napędu (przekładnie, łańcuchy, paski) czy nawet noże odcinające sznurek, z czasem ulegają zużyciu. Luzy na tych elementach lub ich uszkodzenie bezpośrednio wpływają na jakość i regularność podawania sznurka.
• Błędy w regulacji: Niewłaściwe ustawienie parametrów pracy mechanizmu, takich jak gęstość owijania, siła naciągu sznurka czy zakres ruchu ramienia podającego, może prowadzić do zrywania sznurka, nierównego owijania beli, a nawet całkowitego zablokowania systemu. Pamiętaj, że nawet drobne odstępstwa od zaleceń producenta mogą mieć duże konsekwencje.

Rodzaje mechanizmów w popularnych prasach: elektryczny vs. hydrauliczny

W zależności od modelu i wieku prasy, możemy spotkać się z dwoma podstawowymi typami mechanizmów podawania sznurka. Każdy z nich ma swoje specyficzne cechy, zalety i typowe bolączki, które warto znać, aby skutecznie diagnozować usterki.

Mechanizm podawania sznurka nie działa? Diagnostyka krok po kroku

Jednym z najbardziej frustrujących problemów jest sytuacja, gdy mechanizm podawania sznurka po prostu nie reaguje. Zanim wezwiesz serwis, możesz samodzielnie przeprowadzić podstawową diagnostykę. Oto moja sprawdzona procedura:

1. Sprawdź zasilanie prasy i bezpieczniki: To absolutna podstawa. Upewnij się, że prasa ma prawidłowe zasilanie z ciągnika. Następnie zlokalizuj skrzynkę bezpieczników (zazwyczaj w prasie, czasem w kabinie ciągnika) i sprawdź bezpiecznik odpowiedzialny za mechanizm podawania sznurka. Często jest on oznaczony symbolem sznurka lub owijania. Spalone bezpieczniki to bardzo częsta przyczyna braku reakcji.
2. Weryfikacja połączeń elektrycznych: Przejrzyj wszystkie widoczne kable i złącza prowadzące do mechanizmu podawania sznurka. Szukaj przetarć, korozji na stykach lub luźnych połączeń. Wibracje i trudne warunki pracy w polu często prowadzą do uszkodzeń izolacji.
3. Kontrola sterownika w kabinie ciągnika: Upewnij się, że sterownik jest prawidłowo podłączony i włączony. Sprawdź, czy nie ma żadnych komunikatów o błędach. Czasem wystarczy reset sterownika (wyłączenie i ponowne włączenie zasilania prasy).
4. Test czujników: Wiele pras ma czujniki położenia ramienia podającego lub czujniki obecności sznurka. Jeśli któryś z nich jest uszkodzony lub zanieczyszczony, mechanizm może nie otrzymać sygnału do startu. Spróbuj delikatnie oczyścić czujniki i sprawdzić ich działanie (jeśli instrukcja prasy to przewiduje).
5. Sprawdzenie samego silnika elektrycznego lub siłownika hydraulicznego: Jeśli wszystkie powyższe kroki zawiodły, problem może leżeć w samym napędzie. W przypadku silnika elektrycznego, można go przetestować "na krótko" (o czym za chwilę). W przypadku siłownika hydraulicznego, sprawdź, czy dochodzi do niego ciśnienie oleju i czy nie ma widocznych wycieków.

Jak bezpiecznie sprawdzić silnik elektryczny na "krótko"?

Jeśli podejrzewasz, że problem leży w silniku elektrycznym, a nie w instalacji prasy, możesz go przetestować po odłączeniu. Pamiętaj, że praca z elektrycznością zawsze wymaga ostrożności!

1. Ostrzeżenie: Zawsze upewnij się, że silnik jest całkowicie odłączony od instalacji prasy, aby uniknąć przypadkowego uruchomienia maszyny. Pracuj w bezpiecznym miejscu, z dala od ruchomych części.
2. Przygotowanie zasilania: Będziesz potrzebować zewnętrznego źródła zasilania 12V, najlepiej akumulatora z ciągnika lub samochodu.
3. Podłączenie przewodów: Podłącz jeden przewód od akumulatora do jednego bieguna silnika, a drugi przewód do drugiego bieguna. Upewnij się, że zachowujesz prawidłową polaryzację, jeśli silnik ma działać w konkretnym kierunku. W przypadku silników DC, zamiana biegunów spowoduje zmianę kierunku obrotów.
4. Obserwacja: Jeśli silnik jest sprawny, powinien zacząć się obracać. Jeśli nie reaguje, jest bardzo prawdopodobne, że jest uszkodzony i wymaga wymiany lub naprawy (np. wymiany szczotek).

Sznurek jest podawany nierówno lub tylko na jedną stronę

Nierówne owijanie beli to problem, który nie tylko szpeci bele, ale może też prowadzić do ich rozpadania się. Z mojego doświadczenia wynika, że najczęściej winne są trzy rzeczy:

• Zła regulacja zakresu pracy ramienia podającego: Ramię podające sznurek musi przesuwać się w odpowiednim zakresie, aby równomiernie rozprowadzić sznurek po całej szerokości beli. Jeśli zakres jest za mały lub ramię nie dochodzi do skrajnych pozycji, sznurek będzie podawany tylko na część beli. Sprawdź instrukcję obsługi swojej prasy, aby dowiedzieć się, jak wyregulować te parametry często odbywa się to mechanicznie lub za pomocą sterownika.
• Luzy na napędzie lub przekładni: Wszelkie luzy w mechanizmie napędowym ramienia podającego (np. zużyte łożyska, luźne łańcuchy, uszkodzone zębatki) mogą powodować szarpanie i nierównomierny ruch. To z kolei przekłada się na nierównomierne owijanie. Konieczna jest inspekcja i ewentualna wymiana zużytych elementów.
• Zużyte prowadnice i oczka sznurka: Sznurek przesuwa się przez szereg prowadnic i oczek. Jeśli są one zużyte, zardzewiałe, pogięte lub mają ostre krawędzie, mogą powodować opór, zrywanie sznurka lub jego nierównomierne przesuwanie się. Regularnie kontroluj ich stan i wymieniaj uszkodzone.

Prasa nie przestaje podawać sznurka

Ciągłe podawanie sznurka to irytująca usterka, która prowadzi do marnotrawstwa materiału i może zablokować maszynę. Najczęściej przyczyną jest awaria czujnika krańcowego (położenia), który informuje sterownik o zakończeniu cyklu owijania i powrocie ramienia do pozycji spoczynkowej. Jeśli czujnik jest uszkodzony, zanieczyszczony lub źle wyregulowany, prasa "nie wie", że ma przestać podawać sznurek. W przypadku mechanizmów hydraulicznych, problemem może być również zablokowanie się zaworu w układzie hydraulicznym, który odpowiada za sterowanie siłownikiem. W takiej sytuacji należy zlokalizować czujnik (zazwyczaj jest to mały element indukcyjny lub mechaniczny) i sprawdzić jego działanie oraz czystość. Jeśli podejrzewasz zawór hydrauliczny, może być konieczne jego czyszczenie lub wymiana, co często wymaga interwencji specjalisty.

Prawidłowa regulacja podajnika sznurka instrukcja ustawień

Prawidłowa regulacja mechanizmu podawania sznurka to klucz do efektywnej i bezawaryjnej pracy. Dwie najważniejsze kwestie to gęstość owijania i naciąg sznurka.

Ustawienie gęstości owijania beli: To parametr, który decyduje o tym, ile sznurka zostanie zużyte na jedną belę i jak gęsto będzie ona owinięta. W nowoczesnych prasach regulacja odbywa się zazwyczaj poprzez sterownik w kabinie ciągnika. Możesz tam ustawić liczbę owinięć lub procentowe pokrycie beli. W starszych modelach może to być regulacja mechaniczna, np. poprzez zmianę położenia dźwigni lub zębatki. Zawsze dąż do optymalnego ustawienia zbyt mało sznurka spowoduje rozpadanie się beli, zbyt dużo to niepotrzebne koszty i dłuższy czas owijania.

Prawidłowa regulacja napinacza sznurka: Napinacz sznurka ma za zadanie utrzymać odpowiednie napięcie sznurka podczas pracy. Jest to niezwykle ważne, ponieważ zbyt duży naciąg jest jedną z głównych przyczyn zrywania sznurka. Z kolei zbyt mały naciąg może powodować jego plątanie się i nierównomierne owijanie. Regulacja napinacza zazwyczaj polega na zmianie siły sprężyny lub ciężarka. Szukaj punktu, w którym sznurek jest napięty, ale nie "drży" i nie stawia nadmiernego oporu. Często instrukcja prasy podaje zalecane wartości lub sposób testowania naciągu.

Naprawa i konserwacja, czyli jak uniknąć kosztów serwisu

Regularna konserwacja i posiadanie podstawowych części zamiennych to najlepsza strategia, aby uniknąć kosztownych wizyt serwisu w środku sezonu. Wiem to z własnego doświadczenia lepiej zapobiegać, niż leczyć.

• Części zamienne, które warto mieć:
  • Dodatkowe bezpieczniki (różnych amperaży, zgodne z instrukcją prasy).
  • Zapasowy silniczek 12V (jeśli prasa ma elektryczny mechanizm podawania sznurka).
  • Komplet prowadnic i oczek sznurka.
  • Nowe noże odcinające sznurek.
  • Zapasowe czujniki (jeśli są łatwo dostępne i często ulegają awariom w Twoim modelu prasy).
  • Taśma izolacyjna i podstawowe narzędzia (klucze, śrubokręty, miernik uniwersalny).
• Kluczowe czynności konserwacyjne:
  • Czyszczenie: Regularnie usuwaj resztki sznurka, kurzu i zanieczyszczeń z całego mechanizmu, zwłaszcza z prowadnic, oczek i czujników.
  • Smarowanie: Wszystkie ruchome części mechanizmu, takie jak łożyska, przekładnie, sworznie ramienia podającego, powinny być regularnie smarowane zgodnie z zaleceniami producenta.
  • Kontrola napinacza: Sprawdzaj stan sprężyny napinacza i upewnij się, że działa płynnie.
  • Weryfikacja przewodów i połączeń: Przed każdym sezonem dokładnie przeglądaj całą instalację elektryczną pod kątem przetarć, korozji czy luźnych połączeń.
  • Kontrola noży: Upewnij się, że noże odcinające sznurek są ostre i czyste. Tępe noże mogą powodować zrywanie sznurka.

Przeczytaj również: Mechanizm rolet dzień noc: Naprawisz usterki samodzielnie! Poradnik

Czy warto przerobić stary mechanizm na elektryczny?

Obserwuję, że coraz więcej rolników decyduje się na modernizację starszych pras, zwłaszcza tych z ręcznym systemem podawania sznurka (uruchamianym linką), na system w pełni elektryczny. Moim zdaniem, jest to inwestycja, która często się opłaca. Główną korzyścią jest znacznie większa precyzja owijania beli oraz nieporównywalny komfort sterowania bezpośrednio z kabiny ciągnika. Eliminuje to potrzebę wychodzenia z ciągnika lub niewygodnego operowania linką. Choć wiąże się to z pewnymi kosztami i wymaga fachowej wiedzy, efektywność i wygoda pracy w dłuższej perspektywie mogą przynieść realne oszczędności czasu i nerwów.
