Jak działa zawór czterodrożny? Ochrona kotła i ciepło w domu.

W świecie instalacji grzewczych, gdzie efektywność i niezawodność są na wagę złota, kluczowe znaczenie mają odpowiednio dobrane i poprawnie działające komponenty. Jednym z nich jest zawór czterodrożny, element często niedoceniany, a jednak pełniący fundamentalną rolę. Ten artykuł szczegółowo omawia zasadę działania, kluczową rolę oraz praktyczne zastosowanie zaworu czterodrożnego w instalacjach centralnego ogrzewania. Zrozumienie jego funkcji jest absolutnie niezbędne dla każdego, kto chce zapewnić wydajność systemu, komfort cieplny w domu i co najważniejsze długowieczność kotła.

Dlaczego zawór czterodrożny jest niezbędny w nowoczesnej kotłowni?

Zawór czterodrożny, często nazywany również czterodrogowym, to prawdziwy strażnik serca naszej instalacji grzewczej, czyli kotła. Jest to kluczowy element mieszający, którego głównym zadaniem jest jednoczesne mieszanie i rozdzielanie strumieni wody. Pozwala to na realizację dwóch fundamentalnych funkcji, które są niezwykle ważne dla prawidłowego i ekonomicznego działania systemu, a także dla ochrony samego kotła. W mojej praktyce widziałem wiele instalacji, gdzie brak tego elementu prowadził do poważnych problemów.

Dzięki swojej konstrukcji i zasadzie działania, zawór czterodrożny pełni dwa główne zadania:

• Ochrona kotła na paliwo stałe przed zbyt niską temperaturą wody powracającej. To absolutny priorytet, zwłaszcza w przypadku kotłów na węgiel, drewno czy pellet. Zbyt niska temperatura powrotu może prowadzić do poważnych uszkodzeń i skrócenia żywotności urządzenia.
• Regulacja temperatury wody zasilającej obiegi grzewcze (np. grzejniki). Umożliwia to dostarczanie do grzejników wody o optymalnej temperaturze, niezależnie od wysokiej temperatury pracy kotła, co przekłada się na komfort cieplny i oszczędności.

Właśnie dlatego jego montaż jest wręcz koniecznością w instalacjach z kotłami na paliwa stałe. To inwestycja, która zwraca się w postaci dłuższej żywotności kotła i niższych rachunków za ogrzewanie.

Jak dokładnie działa zawór czterodrożny i zarządza ciepłem?

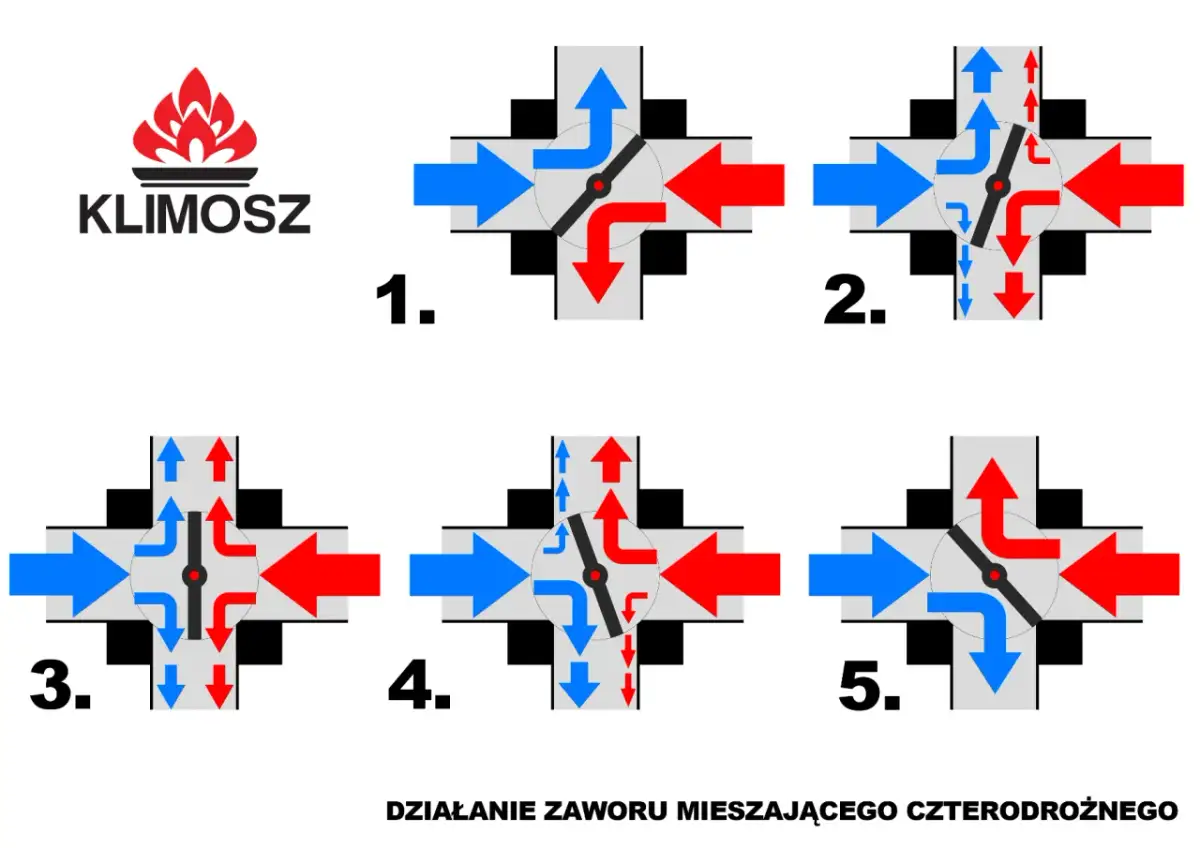

Krok po kroku: zasada mieszania i rozdziału strumieni wody

Zrozumienie, jak zawór czterodrożny zarządza ciepłem, jest kluczowe. W jego wnętrzu znajduje się obrotowy element, który nazywamy mieszaczem. To właśnie on, w zależności od swojego położenia, decyduje o proporcjach mieszanej wody. Wyobraźmy sobie to w kilku krokach:

1. Gorąca woda z kotła: Zawsze wpływa do zaworu jednym z króćców, niosąc ze sobą wysoką temperaturę, często powyżej 60-70°C.
2. Chłodna woda z powrotu instalacji: Wpływa do zaworu drugim króćcem, po oddaniu ciepła w grzejnikach. Jej temperatura jest znacznie niższa.
3. Mechanizm mieszania: W zależności od kąta obrotu mieszacza, zawór pobiera odpowiednie proporcje gorącej wody z kotła i chłodnej wody z powrotu.
4. Kierowanie strumieni: Część tej mieszanki, o ustalonej temperaturze, jest kierowana do instalacji grzewczej (np. do grzejników). Jednocześnie, inna część gorącej wody z kotła jest mieszana z wodą powracającą z instalacji, a następnie ta cieplejsza już mieszanka wraca do kotła.
5. Pozycja pośrednia: W typowej pozycji pracy, mieszacz jest ustawiony tak, aby część gorącej wody z kotła trafiała bezpośrednio do grzejników, a część mieszała się z wodą powracającą z instalacji. Ta cieplejsza mieszanka wraca do kotła, chroniąc go przed szokiem termicznym.

Dzięki temu sprytnemu mechanizmowi, zawór czterodrożny jednocześnie chroni kocioł i zapewnia komfortową temperaturę w pomieszczeniach. To prawdziwe serce systemu grzewczego, które dba o jego optymalną pracę.

Ochrona "krótkiego obiegu" kotła i jej znaczenie

Jedną z najważniejszych funkcji zaworu czterodrożnego jest ochrona kotła na paliwo stałe przed zjawiskiem zwanym korozją niskotemperaturową. To prawdziwy wróg kotłów, który potrafi skrócić ich żywotność o wiele lat. Korozja niskotemperaturowa występuje, gdy do kotła wraca woda o zbyt niskiej temperaturze (poniżej punktu rosy spalin, często około 55°C). Wówczas na ściankach wymiennika ciepła skrapla się para wodna zawarta w spalinach, tworząc agresywny kondensat, który zawiera kwasy siarkowe i azotowe. Te kwasy niszczą stalowe elementy kotła, prowadząc do ich szybkiego zużycia i perforacji. Zawór czterodrożny skutecznie temu zapobiega, tworząc tzw. "krótki obieg kotłowy". Dzięki niemu, część gorącej wody z kotła jest zawracana i mieszana z chłodną wodą powracającą z instalacji, zanim ta trafi z powrotem do kotła. W efekcie, temperatura wody na powrocie do kotła jest zawsze utrzymywana na odpowiednio wysokim poziomie, najczęściej powyżej 55-60°C. To zabezpieczenie jest absolutnie kluczowe dla długowieczności i bezawaryjnej pracy kotła na paliwo stałe.

Pamiętaj: ochrona kotła przed korozją niskotemperaturową to najważniejszy powód, dla którego montuje się zawór czterodrożny w instalacjach na paliwo stałe.

Prawidłowy montaż i podłączenie zaworu czterodrożnego

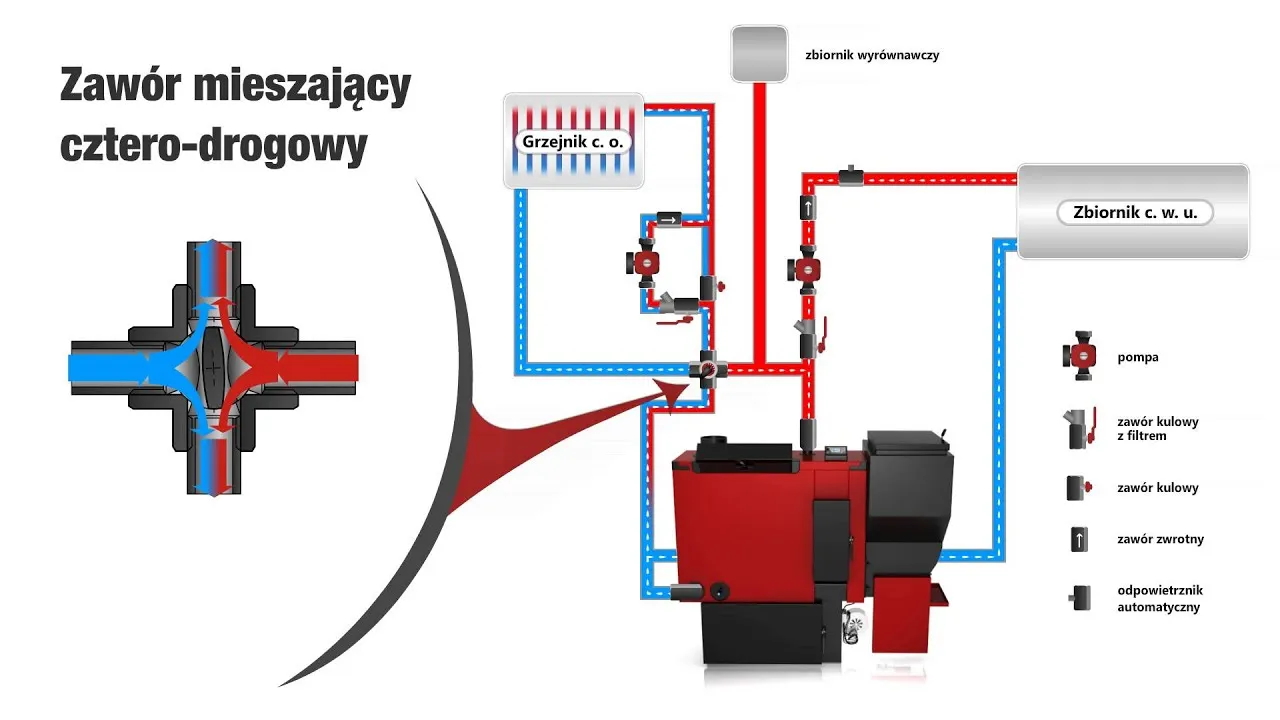

Schemat podłączenia i lokalizacja pompy

Prawidłowy montaż zaworu czterodrożnego to podstawa jego efektywnego działania. Zawór posiada cztery króćce, które muszą być podłączone zgodnie z ich przeznaczeniem. Zawsze podkreślam moim klientom, że należy bezwzględnie stosować się do schematu producenta, ponieważ błędne podłączenie może całkowicie zaburzyć pracę instalacji. Standardowo, zawór ma następujące przyłącza:

• Zasilanie z kotła: Króciec, którym gorąca woda opuszcza kocioł i wpływa do zaworu.
• Powrót do kotła: Króciec, którym woda (już cieplejsza, po zmieszaniu) wraca do kotła.
• Zasilanie instalacji: Króciec, którym woda o regulowanej temperaturze płynie do grzejników lub innych obiegów grzewczych.
• Powrót z instalacji: Króciec, którym chłodniejsza woda wraca z grzejników do zaworu.

Jeśli chodzi o lokalizację pompy obiegowej, najczęściej montuje się ją za zaworem, od strony instalacji. Jej zadaniem jest tłoczenie wody o odpowiedniej temperaturze do grzejników. Ważne jest, aby pompa była umieszczona w miejscu łatwo dostępnym do ewentualnego serwisu czy wymiany.

Najczęstsze błędy montażowe, których należy unikać

W mojej karierze spotkałem się z wieloma błędami montażowymi, które potrafiły sparaliżować pracę całej kotłowni. Uniknięcie ich jest proste, jeśli zna się podstawowe zasady. Oto najczęstsze pomyłki i ich konsekwencje:

• Pomyłka w podłączeniu króćców: To chyba najczęstszy błąd. Zamiana zasilania z powrotem lub pomylenie strony kotłowej z instalacyjną. Konsekwencje to brak możliwości regulacji temperatury, niedogrzewanie instalacji lub brak ochrony kotła, co w dłuższej perspektywie prowadzi do jego uszkodzenia.
• Niewłaściwe umiejscowienie pompy obiegowej: Montaż pompy przed zaworem, a nie za nim (od strony instalacji), może zaburzyć przepływy i uniemożliwić prawidłowe mieszanie wody. Może to prowadzić do niestabilnej pracy instalacji i trudności w utrzymaniu zadanej temperatury.
• Zły dobór średnicy zaworu: Zbyt mała średnica zaworu w stosunku do mocy kotła i wielkości instalacji spowoduje zbyt duże opory przepływu, niedostateczny przepływ wody i głośną pracę. Z kolei zbyt duży zawór może utrudniać precyzyjną regulację. Właściwy dobór jest kluczowy dla efektywności i komfortu.
• Brak izolacji zaworu: Chociaż nie jest to błąd montażowy w ścisłym sensie, brak izolacji termicznej zaworu i rur w jego okolicy prowadzi do niepotrzebnych strat ciepła, co obniża efektywność całego systemu.

Pamiętajmy, że precyzja i dbałość o szczegóły przy montażu zaworu czterodrożnego to inwestycja w bezproblemową eksploatację na lata.

Sterowanie ręczne czy automatyczne co wybrać dla zaworu 4D?

Decyzja o sposobie sterowania zaworem czterodrożnym ma bezpośredni wpływ na komfort użytkowania, precyzję regulacji i w efekcie na koszty ogrzewania. Mamy do wyboru dwie główne metody: sterowanie ręczne i automatyczne. Każda z nich ma swoje zalety i wady, które warto rozważyć.

Cecha	Sterowanie Ręczne	Sterowanie Automatyczne
Precyzja regulacji	Niska, wymaga ciągłej ingerencji użytkownika. Trudno utrzymać stałą temperaturę.	Wysoka, precyzyjne utrzymywanie zadanej temperatury, często z uwzględnieniem warunków zewnętrznych (pogodówka).
Wygoda obsługi	Niska, konieczność ręcznego obracania pokrętłem w zależności od potrzeb i zmian temperatury zewnętrznej.	Bardzo wysoka, system pracuje bezobsługowo, dostosowując się do warunków.
Koszt początkowy	Niski, wymaga jedynie samego zaworu.	Wyższy, ze względu na konieczność zakupu siłownika i sterownika.
Wymagane komponenty	Zawór czterodrożny z pokrętłem.	Zawór czterodrożny, siłownik elektryczny, sterownik (np. pogodowy, pokojowy, z czujnikami temperatury).
Oszczędności energetyczne	Potencjalnie niższe, ze względu na mniej precyzyjną regulację i ryzyko przegrzewania/niedogrzewania.	Wyższe, dzięki optymalnemu dostosowaniu temperatury zasilania do aktualnych potrzeb, co minimalizuje straty.

Moje doświadczenie pokazuje, że choć początkowy koszt automatyki jest wyższy, to inwestycja ta szybko się zwraca dzięki oszczędnościom na paliwie i nieporównywalnie większemu komfortowi użytkowania. W dobie rosnących cen energii, automatyczne sterowanie zaworem czterodrożnym to po prostu racjonalny wybór.

Zawór czterodrożny czy trójdrożny poznaj kluczowe różnice

Często spotykam się z pytaniem, czym właściwie różni się zawór czterodrożny od trójdrożnego i który z nich wybrać. Chociaż oba służą do mieszania wody, ich funkcjonalność i zastosowania są fundamentalnie różne. Zawór trójdrożny, jak sama nazwa wskazuje, ma trzy porty i działa głównie jako element mieszający lub rozdzielający strumienie, ale nie jest w stanie jednocześnie realizować obu tych funkcji w taki sposób, jak zawór czterodrożny. Zawór czterodrożny to bardziej zaawansowane rozwiązanie, które integruje funkcję ochrony powrotu kotła i regulacji temperatury obiegu w jednym urządzeniu. To właśnie ta podwójna rola czyni go niezastąpionym w wielu instalacjach. W praktyce oznacza to, że zawór czterodrożny jednocześnie dba o to, by do kotła wracała woda o odpowiednio wysokiej temperaturze, a do grzejników płynęła woda o temperaturze komfortowej dla użytkowników. Zawór trójdrożny wymagałby dodatkowych elementów do zapewnienia ochrony kotła, co komplikowałoby instalację.

Podsumowując, typowe zastosowania dla obu zaworów to:

• Zawór czterodrożny (4D):
  • Instalacje z kotłami na paliwa stałe (węgiel, drewno, pellet), gdzie kluczowa jest ochrona kotła przed korozją niskotemperaturową.
  • Systemy, w których chcemy jednocześnie chronić kocioł i precyzyjnie regulować temperaturę zasilania grzejników.
• Zawór trójdrożny (3D):
  • Układy ogrzewania podłogowego, gdzie służy do mieszania wody z wysokotemperaturowego obiegu z wodą z powrotu, aby uzyskać niższą, bezpieczną dla podłogówki temperaturę.
  • W systemach z kotłami gazowymi lub olejowymi, gdzie problem korozji niskotemperaturowej jest mniej istotny.
  • Jako element rozdzielający strumienie wody w prostszych układach.

Wybór zawsze zależy od specyfiki instalacji i rodzaju kotła. W przypadku kotłów na paliwo stałe, zawór czterodrożny to standard i konieczność.

Co robić, gdy zawór czterodrożny nie działa prawidłowo?

Przeczytaj również: Jaka rura do gazu w ziemi? PE100 RC i zasady bezpiecznego montażu.

Objawy i najczęstsze przyczyny awarii

Nawet najlepiej zamontowany system może czasem sprawić niespodziankę. Jeśli zauważysz, że Twoja instalacja grzewcza nie działa tak, jak powinna, a masz w niej zawór czterodrożny, warto przyjrzeć się jego pracy. Oto typowe objawy, które mogą wskazywać na problem z zaworem:

• Zimne grzejniki, mimo że kocioł pracuje na wysokiej temperaturze.
• Przegrzewanie pomieszczeń, trudności w obniżeniu temperatury.
• Zbyt niska temperatura wody powracającej do kotła (ryzyko korozji).
• Głośna praca zaworu lub rur w jego okolicy.
• Brak reakcji na zmiany ustawień (ręcznych lub automatycznych).
• Niestabilna praca instalacji, wahania temperatury.

Kiedy pojawiają się takie objawy, warto przeprowadzić szybką diagnostykę. Poniżej przedstawiam najczęstsze przyczyny awarii i co możesz zrobić, zanim wezwiesz fachowca:

Prawdopodobna przyczyna	Co możesz zrobić?
Nieprawidłowe ustawienie ręczne	Sprawdź położenie pokrętła zaworu. Upewnij się, że nie jest w pozycji "zamkniętej" lub skrajnej, która uniemożliwia mieszanie. Spróbuj delikatnie zmienić jego położenie.
Zablokowanie mieszacza	Zanieczyszczenia (kamień kotłowy, rdza, szlam) mogą zablokować wewnętrzny element obrotowy. Jeśli masz pewność, że potrafisz, spróbuj delikatnie poruszyć mieszaczem lub wyczyścić filtr siatkowy, jeśli jest zainstalowany przed zaworem. W poważniejszych przypadkach konieczny jest demontaż i czyszczenie przez serwisanta.
Awarie siłownika lub sterownika (w systemach automatycznych)	Sprawdź, czy siłownik otrzymuje zasilanie i czy sterownik działa prawidłowo. Czasem wystarczy zresetować sterownik lub sprawdzić połączenia elektryczne. Upewnij się, że czujniki temperatury są prawidłowo podłączone i nie są uszkodzone.
Błędy w montażu (np. zamienione króćce)	Jeśli problem występuje od początku instalacji, istnieje duże prawdopodobieństwo błędu montażowego. Należy to zweryfikować ze schematem producenta. W tym przypadku konieczna jest interwencja wykwalifikowanego instalatora.
Niewłaściwy dobór średnicy zaworu	Jeśli problemem jest głośna praca lub niedostateczny przepływ, a zawór jest nowy, możliwe, że jego średnica jest nieodpowiednia do potrzeb instalacji. To również wymaga konsultacji z fachowcem.

Pamiętaj, że w przypadku poważniejszych problemów lub braku pewności co do swoich działań, zawsze warto skonsultować się z doświadczonym instalatorem. Niewłaściwa ingerencja może pogorszyć sytuację i doprowadzić do kosztownych napraw.
