Prawidłowe obliczenie promienia gięcia rury to absolutna podstawa, jeśli chcemy uniknąć kosztownych błędów, takich jak deformacja materiału czy osłabienie całej instalacji. Jako doświadczony praktyk wiem, że precyzja w tym zakresie jest kluczem do trwałości i bezpieczeństwa. W tym artykule przedstawię Ci konkretne wzory i praktyczne wskazówki, które pomogą Ci wykonać gięcie rur z należytą starannością.
Kluczowy wzór i minimalne wartości tak obliczysz promień gięcia rury
- Podstawowy wzór: Minimalny promień gięcia (R) najczęściej oblicza się jako wielokrotność średnicy zewnętrznej rury (D): R_min = k * D.
- Współczynnik 'k': Jego wartość zależy od materiału. Dla rur stalowych wynosi zazwyczaj od 3D do 5D, a dla popularnych rur wielowarstwowych (np. PEX/Al/PEX) standardem jest 5D.
- Grubość ścianki: Jest krytyczna. Im cieńsza ścianka rury, tym większe ryzyko jej pofałdowania lub spłaszczenia przy zbyt małym promieniu.
- Główne ryzyko: Zastosowanie zbyt małego promienia gięcia prowadzi do osłabienia struktury materiału, ograniczenia przepływu, a w skrajnych przypadkach nawet do pęknięcia rury.
Dlaczego precyzyjne obliczenie promienia gięcia jest tak ważne?
Z mojego doświadczenia wynika, że ignorowanie zasad prawidłowego gięcia rur to prosta droga do problemów. Nieprawidłowo wykonane gięcie to nie tylko zmarnowany materiał, ale przede wszystkim ryzyko nieszczelności i osłabienia całej instalacji. Spłaszczona lub pofałdowana rura nie tylko wygląda nieestetycznie, ale przede wszystkim zaburza przepływ medium, co może prowadzić do spadków ciśnienia lub nawet całkowitego zablokowania. W skrajnych przypadkach, zbyt mały promień gięcia może spowodować pęknięcie rury, co wiąże się z poważnymi konsekwencjami.
Podstawowe pojęcia w gięciu rur, które musisz znać
Zanim przejdziemy do wzorów, upewnijmy się, że rozumiemy podstawowe terminy:
- Promień gięcia (R): To odległość od środka łuku do osi obojętnej rury. Jest to najważniejszy parametr, który decyduje o tym, czy gięcie będzie poprawne.
- Oś obojętna: Wyobraź sobie linię biegnącą wzdłuż rury, która podczas gięcia nie ulega ani rozciąganiu, ani ściskaniu. Włókna materiału na zewnątrz tej osi są rozciągane, a te wewnątrz ściskane.
- Średnica zewnętrzna (D) i grubość ścianki (t): Średnica zewnętrzna rury (D) jest podstawą do większości obliczeń. Grubość ścianki (t) jest równie ważna, ponieważ rury cienkościenne są znacznie bardziej podatne na deformacje i wymagają większego promienia gięcia lub specjalnych narzędzi.
Uniwersalny wzór na promień gięcia rury
W praktyce najczęściej stosujemy uproszczony, ale bardzo efektywny wzór: R = k * D. Gdzie R to minimalny promień gięcia, a D to średnica zewnętrzna rury. Kluczowym elementem jest tutaj współczynnik 'k', którego wartość jest ściśle zależna od rodzaju materiału rury oraz od metody gięcia. To właśnie ten współczynnik uwzględnia plastyczność materiału i jego odporność na deformacje.Praktyczny przykład: Obliczamy promień gięcia dla rury stalowej
Załóżmy, że mamy rurę stalową o średnicy zewnętrznej (Dz) wynoszącej 42 mm. Dla rur stalowych często przyjmuje się współczynnik k = 3,5. Zatem minimalny promień gięcia (R) obliczymy następująco:
R = 3,5 * 42 mm = 147 mm
Oznacza to, że aby rura stalowa o średnicy 42 mm została prawidłowo zgięta, promień gięcia nie powinien być mniejszy niż 147 mm.

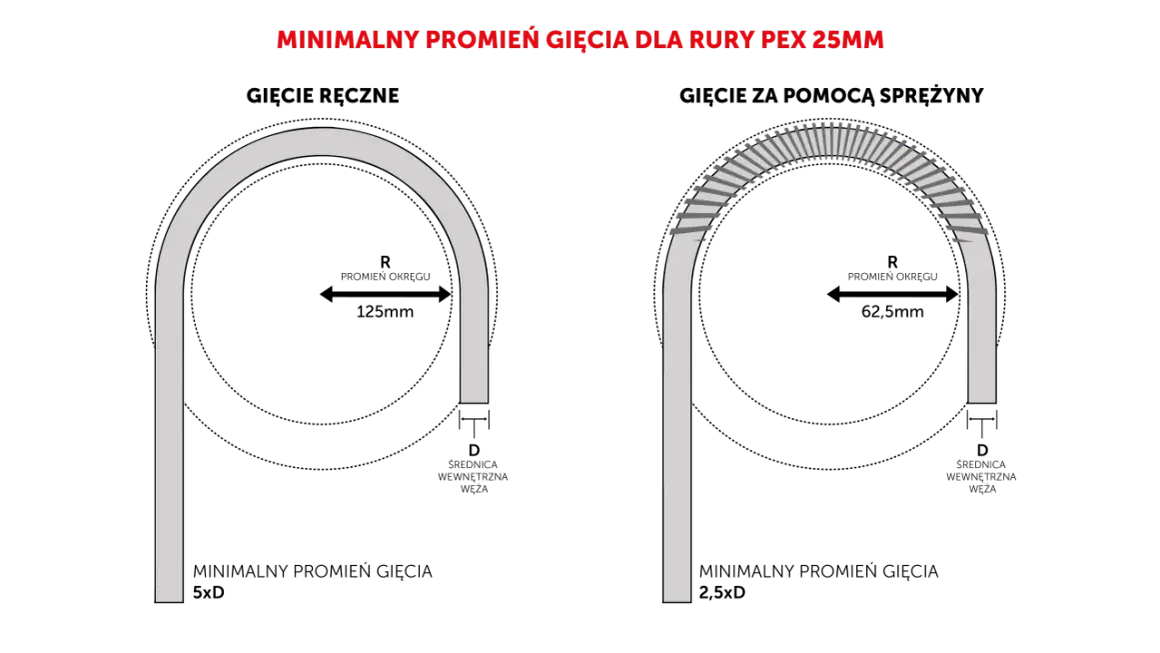

Minimalny promień gięcia dla popularnych materiałów
Zebrałem dla Ciebie zestawienie typowych wartości minimalnych promieni gięcia dla materiałów, z którymi najczęściej pracujemy na polskim rynku. Pamiętaj, że zawsze warto sprawdzić zalecenia producenta konkretnej rury.| Rodzaj materiału | Minimalny promień gięcia (współczynnik) | Ważne uwagi |
|---|---|---|
| Rury stalowe (węglowe, nierdzewne) | 3,5D do 5D | Zależy od grubości ścianki i metody gięcia. Często 3,5D dla standardowych zastosowań. |
| Rury miedziane | 3D do 4D | Dla rur twardych giętych giętarką. Rury miękkie pozwalają na mniejsze promienie. |
| Rury wielowarstwowe (PEX/Al/PEX) | 5D (ręcznie), do 2,5D (ze sprężyną) | Standardowo 5D. Użycie sprężyny wewnętrznej lub zewnętrznej pozwala na znaczne zmniejszenie promienia. |
| Elastyczne rury PEX, PE | 5D do 8D | Bardzo elastyczne, ale producenci podają konkretne wytyczne (np. Uponor ok. 8D). |
Jak obliczyć długość rury potrzebną do zrobienia łuku?
Kiedy już znasz promień gięcia, kolejnym krokiem jest obliczenie, ile materiału potrzebujesz na sam łuk. Długość rury potrzebną do wykonania łuku (czyli długość osi obojętnej) oblicza się ze wzoru:
L = α * (R + 0.5 * D) * (π / 180)
Gdzie:
- L to długość łuku (długość rury na gięcie).
- α to kąt gięcia w stopniach (np. 90° dla kolana).
- R to promień gięcia, który wcześniej obliczyliśmy.
- D to zewnętrzna średnica rury.
- π to stała matematyczna Pi (ok. 3.14159).
- 180 to współczynnik konwersji kąta ze stopni na radiany.
Przykład: Ile rury potrzebujesz na kolano 90 stopni?
Kontynuując nasz przykład z rurą stalową o D = 42 mm i R = 147 mm, obliczmy długość rury potrzebną na kolano 90 stopni:
- Dane: Kąt gięcia α = 90°, promień gięcia R = 147 mm, średnica zewnętrzna D = 42 mm.
- Podstawiamy wartości do wzoru: L = 90 * (147 + 0.5 * 42) * (3.14159 / 180)
- Obliczamy nawias: (147 + 21) = 168 mm
- Obliczamy część kątową: (3.14159 / 180) ≈ 0.01745
- Mnożymy wszystko: L = 90 * 168 * 0.01745
- Wynik: L ≈ 263.8 mm
Zatem na kolano 90 stopni z tej rury potrzebujesz około 26,4 cm materiału.
Najczęstsze błędy przy gięciu rur i jak ich unikać
W mojej praktyce widziałem wiele źle zgiętych rur. Oto najczęstsze błędy, których możesz uniknąć:
- Zastosowanie zbyt małego promienia: To błąd numer jeden. Prowadzi do spłaszczenia przekroju, pofałdowania wewnętrznej ścianki, a w konsekwencji do osłabienia rury i ograniczenia przepływu.

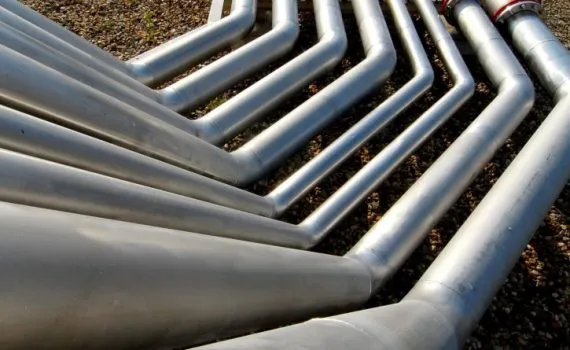

- Pofałdowanie i spłaszczenie: Szczególnie problematyczne przy rurach cienkościennych. Wynika najczęściej ze zbyt małego promienia gięcia lub braku odpowiedniego podparcia wewnętrznego.
- Ignorowanie zaleceń producenta i norm: Każdy materiał i system rur ma swoje specyficzne wytyczne. Nieprzestrzeganie ich to proszenie się o kłopoty.
Pamiętaj: Pofałdowanie lub spłaszczenie rury to nie tylko defekt estetyczny, ale przede wszystkim trwałe osłabienie struktury materiału i ograniczenie przepływu w całej instalacji.

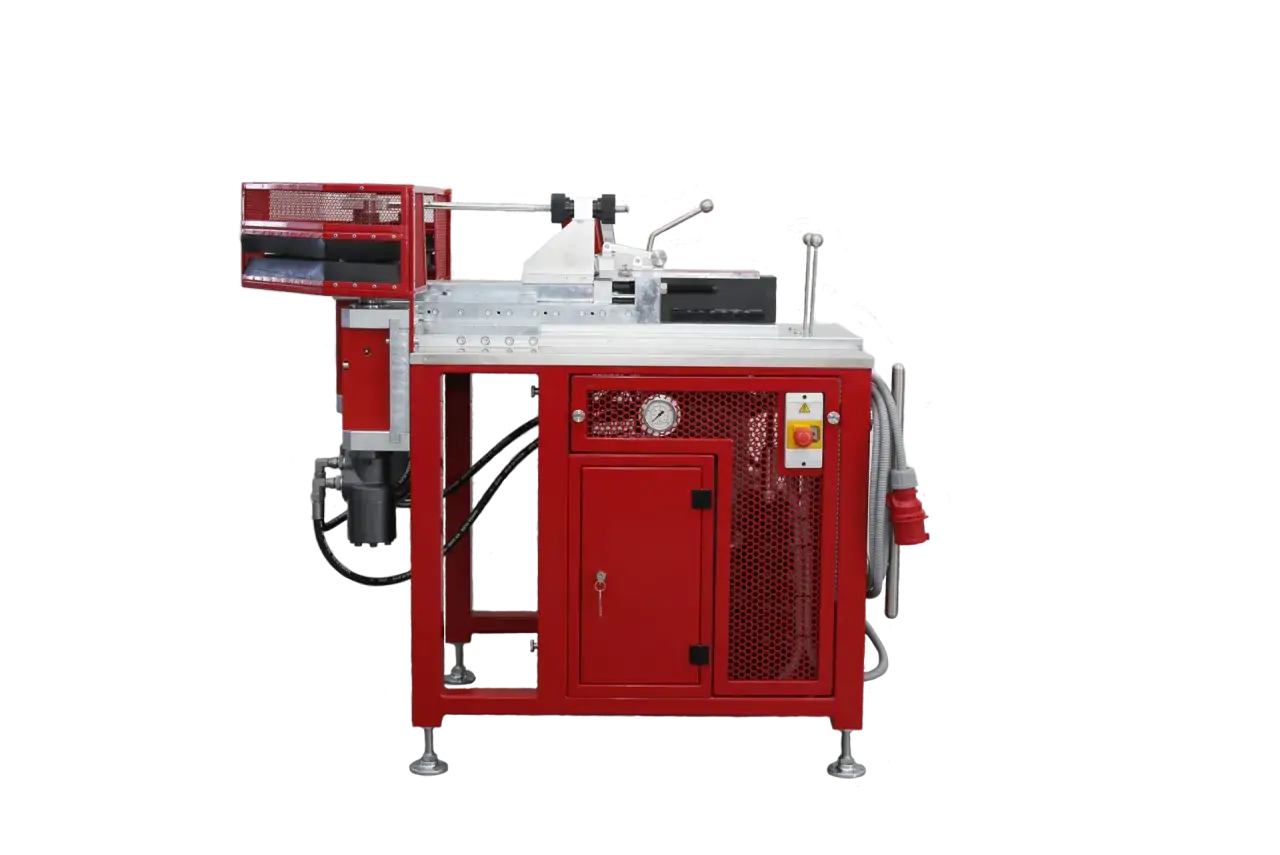

Narzędzia, metody i ich wpływ na precyzję gięcia

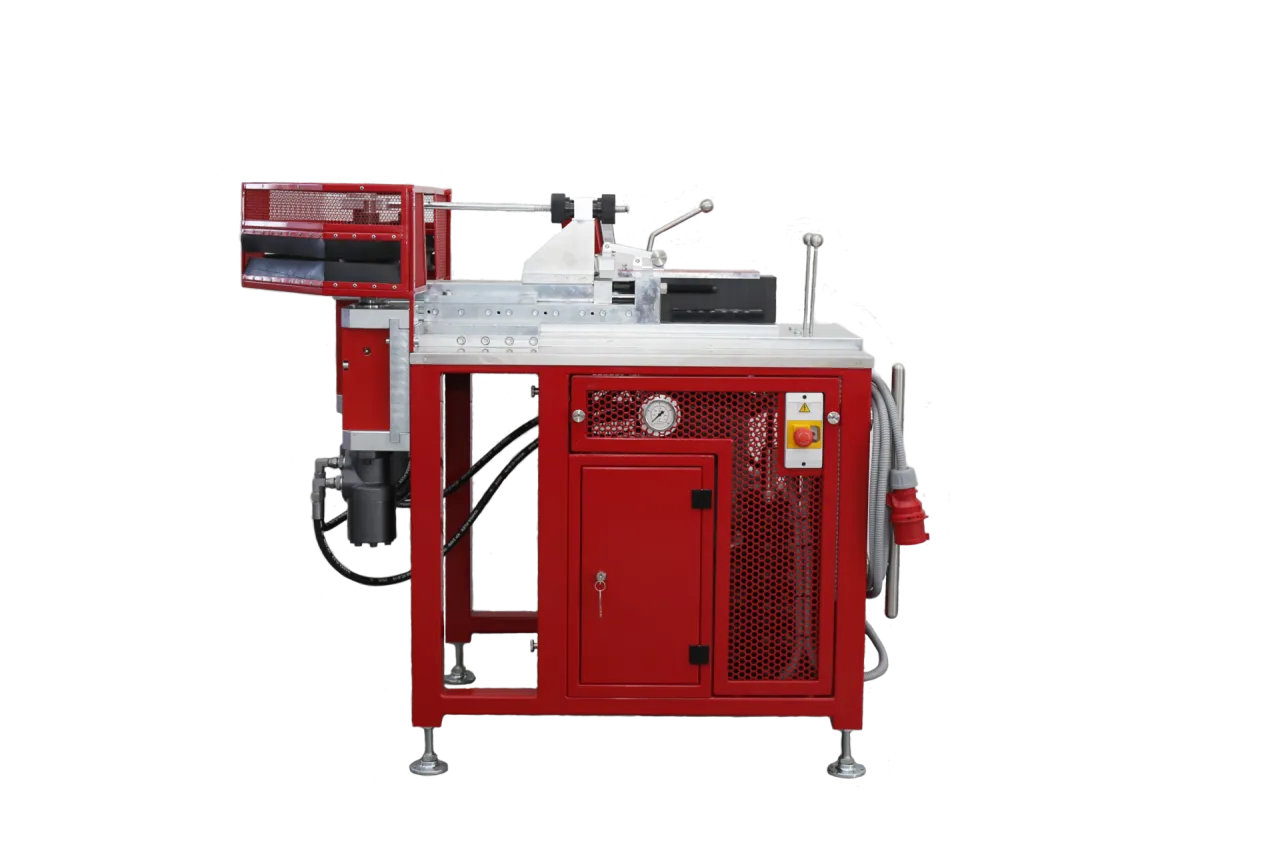

Dobór odpowiedniej metody i narzędzi ma ogromne znaczenie dla precyzji gięcia. Gięcie na zimno jest najczęściej stosowane i wymaga giętarek ręcznych lub hydraulicznych. Gięcie na gorąco, choć rzadziej używane w typowych instalacjach, jest niezbędne przy dużych średnicach rur stalowych lub materiałach o mniejszej plastyczności, gdzie podgrzanie ułatwia formowanie i zapobiega pęknięciom.
Przeczytaj również: Dlaczego bulgocze w rurach? Poznaj przyczyny i skuteczne rozwiązania.
Rola trzpienia w gięciu precyzyjnym
Trzpień to wewnętrzne podparcie, które wprowadza się do rury przed gięciem. Jest on absolutnie niezbędny, zwłaszcza przy gięciu rur cienkościennych. Jego rola polega na zapobieganiu zapadaniu się rury i deformacji jej przekroju. Dzięki trzpieniowi rura zachowuje swój okrągły kształt, a gięcie jest gładkie i precyzyjne, bez pofałdowań czy spłaszczeń.
