Praktyczny poradnik, który przygotowałem, krok po kroku pokaże Ci, jak dokładnie zmierzyć średnicę rury. Dzięki tym wskazówkom unikniesz typowych błędów i bez problemu dobierzesz odpowiednie złączki, kształtki czy inne elementy instalacji, zapewniając szczelność i funkcjonalność systemu.
Dokładny pomiar suwmiarką lub trik z miarką poznaj sposoby na zmierzenie średnicy rury.
- Najdokładniejszy pomiar średnicy zewnętrznej i wewnętrznej uzyskasz za pomocą suwmiarki.
- W domowych warunkach zmierz obwód rury miarką krawiecką, a następnie podziel wynik przez Pi (≈ 3,14), aby obliczyć średnicę.
- Zawsze rozróżniaj średnicę zewnętrzną (ważna przy obejmach) od wewnętrznej (kluczowa dla przepływu wody).
- Uważaj na wymiary w calach rura 1/2 cala ma średnicę zewnętrzną ok. 21,3 mm, a nie 12,7 mm.
Dlaczego dokładny wymiar rury jest tak ważny?
Precyzyjny pomiar średnicy rury to absolutna podstawa w każdej instalacji. Jako doświadczony praktyk wiem, że nawet niewielki błąd pomiarowy może uniemożliwić wykonanie szczelnego i bezpiecznego połączenia. Skutkuje to problemami z doborem odpowiednich złączek, zaworów, kształtek czy obejm, co w konsekwencji prowadzi do przecieków, awarii i niepotrzebnych kosztów. Zanim przejdziemy do technik pomiarowych, musimy zrozumieć trzy kluczowe pojęcia:
- Średnica zewnętrzna (Ø): To wymiar mierzony po zewnętrznej stronie rury. Jest on kluczowy przy doborze obejm, uchwytów i złączek skręcanych, które muszą idealnie pasować do rury, aby zapewnić stabilne i szczelne mocowanie.
- Średnica wewnętrzna (DN): Ten wymiar odnosi się do wewnętrznego przekroju rury, czyli przestrzeni, przez którą przepływa medium. Od niej zależy przepustowość rury i jest ona ważna przy doborze np. kształtek wtykowych oraz w obliczeniach hydraulicznych.
- Grubość ścianki: Jest to różnica między promieniem zewnętrznym a wewnętrznym. Ma znaczenie np. w rurach PEX (często oznaczanych jako 16x2 mm, gdzie "2 mm" to właśnie grubość ścianki), wpływając na wytrzymałość rury i jej elastyczność.

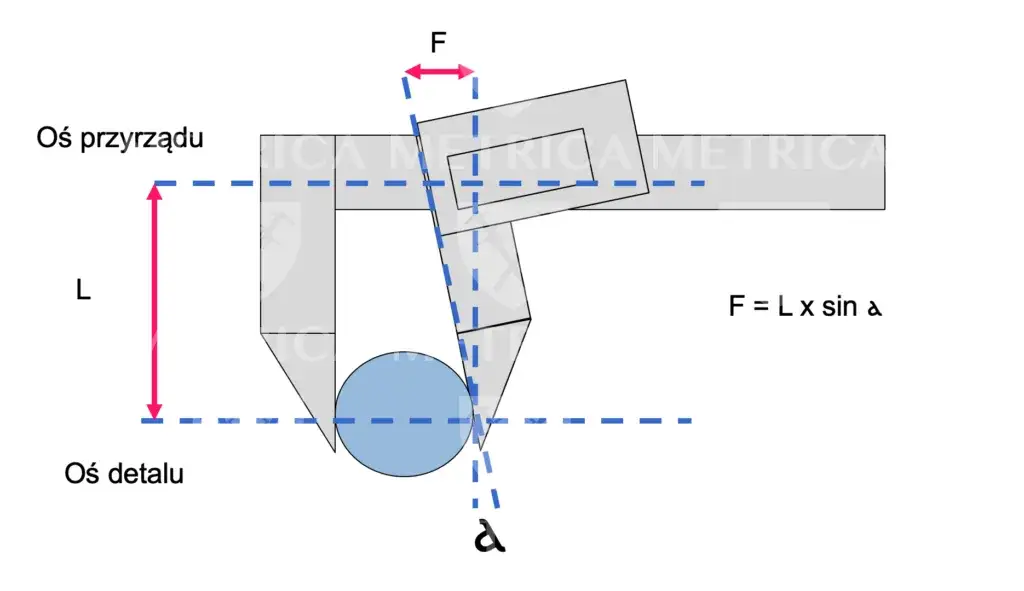

Jak precyzyjnie zmierzyć rurę suwmiarką?

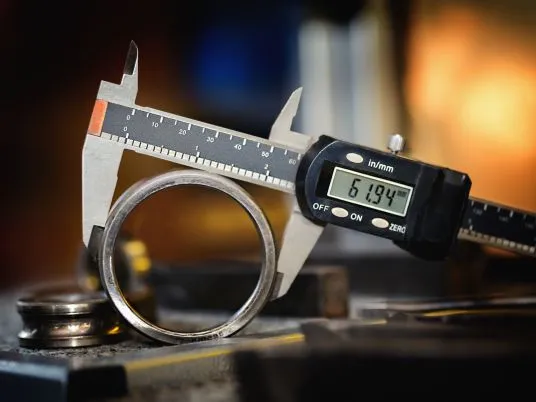

Suwmiarka to bez wątpienia najdokładniejsze narzędzie do pomiaru średnicy rur, zarówno zewnętrznej, jak i wewnętrznej. Niezależnie od tego, czy używasz modelu elektronicznego, czy analogowego, zasada działania jest podobna. Poniżej przedstawiam krok po kroku, jak prawidłowo wykonać pomiar.
Krok po kroku: pomiar średnicy zewnętrznej
Aby zmierzyć średnicę zewnętrzną rury, postępuj zgodnie z poniższymi instrukcjami:
- Oczyść rurę: Upewnij się, że powierzchnia rury w miejscu pomiaru jest czysta i wolna od brudu, rdzy czy innych zanieczyszczeń, które mogłyby zafałszować wynik.
- Otwórz szczęki suwmiarki: Rozsuń główne (dolne) szczęki suwmiarki na tyle, aby swobodnie objąć rurę.
- Ułóż rurę: Umieść rurę między szczękami suwmiarki. Pamiętaj, aby rura leżała stabilnie i prostopadle do szczęk.
- Zaciśnij szczęki: Delikatnie, ale stanowczo zsuń szczęki suwmiarki, aż obejmą rurę. Nie ściskaj zbyt mocno, aby nie zdeformować rury (szczególnie w przypadku tworzyw sztucznych) ani nie zafałszować odczytu.
- Odczytaj wynik: Odczytaj wartość ze skali suwmiarki. W przypadku suwmiarki elektronicznej wynik pojawi się na wyświetlaczu. W analogowej odczytaj wartość z noniusza.
Krok po kroku: pomiar średnicy wewnętrznej
Pomiar średnicy wewnętrznej wymaga użycia mniejszych (górnych) szczęk suwmiarki. Oto jak to zrobić:
- Oczyść wnętrze rury: Upewnij się, że wewnętrzna krawędź rury jest czysta i wolna od wszelkich przeszkód, które mogłyby utrudnić dokładny pomiar.
- Otwórz szczęki suwmiarki: Rozsuń mniejsze (górne) szczęki suwmiarki i wprowadź je do wnętrza rury.
- Rozsuń szczęki: Delikatnie rozsuń szczęki suwmiarki, aż oprą się o wewnętrzne ścianki rury. Upewnij się, że szczęki są rozłożone na maksymalną szerokość wewnątrz rury.
- Odczytaj wynik: Odczytaj wartość ze skali suwmiarki. Podobnie jak w przypadku pomiaru zewnętrznego, wynik będzie widoczny na wyświetlaczu (elektroniczna) lub na noniuszu (analogowa).
Nie masz suwmiarki? Sprawdź te domowe sposoby
Nie zawsze mamy pod ręką suwmiarkę, zwłaszcza gdy potrzebujemy szybko zmierzyć rurę w domowych warunkach. Na szczęście istnieją proste i skuteczne metody, które pozwalają na uzyskanie wystarczająco dokładnych wyników do większości zastosowań.
Metoda z miarką krawiecką lub sznurkiem
Ta metoda opiera się na prostym wzorze matematycznym i jest zaskakująco precyzyjna, jeśli wykonamy ją starannie.
- Przygotuj narzędzia: Potrzebujesz elastycznej miarki krawieckiej lub kawałka sznurka i zwykłej linijki.
- Owiń rurę: Owiń miarkę krawiecką (lub sznurek) ciasno wokół rury. Upewnij się, że miarka przylega do rury na całym obwodzie, ale nie ściskaj jej zbyt mocno. Jeśli używasz sznurka, zaznacz punkt, w którym sznurek się styka.
- Zmierz obwód: Odczytaj długość obwodu rury bezpośrednio z miarki krawieckiej. Jeśli używasz sznurka, rozłóż go i zmierz jego długość linijką.
- Oblicz średnicę: Teraz zastosuj wzór: Średnica = Obwód / π (3,14). Na przykład, jeśli obwód rury wynosi 62,8 mm, to średnica wyniesie 62,8 / 3,14 = 20 mm.
Przeczytaj również: Bojler bezpieczny? Montaż zaworu krok po kroku. Uniknij błędów!
Metoda na odrysowanie przekroju
To prosta, wizualna metoda, która świetnie sprawdza się do szybkiego pomiaru średnicy zewnętrznej. Połóż rurę na kartce papieru i dokładnie odrysuj jej zewnętrzny przekrój. Następnie, za pomocą zwykłej linijki, zmierz średnicę odrysowanego okręgu. Pamiętaj, aby mierzyć przez środek okręgu, aby uzyskać jak najdokładniejszy wynik. Ta metoda nadaje się tylko do pomiaru średnicy zewnętrznej.
Uważaj na te błędy podczas mierzenia rur
Nawet z najlepszymi narzędziami i metodami, łatwo o pomyłki. Jako ekspert, często widzę te same błędy, które prowadzą do frustracji i niepotrzebnych kosztów. Oto najczęstsze z nich i wskazówki, jak ich unikać:
- Mylenie średnicy zewnętrznej z nominalną (DN): To jeden z najczęstszych błędów. Średnica zewnętrzna (Ø) to fizyczny wymiar rury, który mierzymy, natomiast średnica nominalna (DN) to ustandaryzowane oznaczenie, które nie zawsze odpowiada rzeczywistej średnicy wewnętrznej ani zewnętrznej. Zawsze upewnij się, który wymiar jest wymagany do danego elementu.
- Błędne przeliczanie cali na milimetry: Wiele osób zakłada, że rura 1/2 cala ma średnicę 12,7 mm (bo 1 cal = 25,4 mm). To duży błąd! W rzeczywistości, rura 1/2" ma średnicę zewnętrzną około 21,3 mm. Wynika to z historycznych standardów i grubości ścianek. Zawsze sprawdzaj tabele przeliczeniowe dla rur calowych, aby uniknąć pomyłek.
- Niedokładny odczyt z narzędzia: Przy użyciu linijki łatwo o błąd paralaksy (patrzenie pod kątem). Zawsze patrz prostopadle na skalę. W przypadku miarki krawieckiej, upewnij się, że jest ona owinięta ciasno, ale nie ściska rury, i że nie ma luzów, które mogłyby zafałszować obwód.
Masz już wymiar? Zobacz jak dobrać idealne złączki
Kiedy już dysponujesz precyzyjnymi wymiarami rury, możesz bez obaw przystąpić do doboru odpowiednich elementów instalacji. Kluczowe jest, aby wiedzieć, który wymiar jest istotny dla konkretnego typu armatury. Pamiętaj, że prawidłowy dobór to gwarancja szczelności i trwałości systemu. Oto, który wymiar jest kluczowy przy doborze poszczególnych elementów:
| Typ elementu | Kluczowy wymiar do doboru |
|---|---|
| Obejma | Średnica zewnętrzna |
| Złączka skręcana | Średnica zewnętrzna |
| Obliczenia przepływu | Średnica wewnętrzna |
Weźmy na przykład rurę PEX oznaczoną jako 16x2 mm. Co to oznacza w praktyce? "16" to jej średnica zewnętrzna w milimetrach, a "2" to grubość ścianki w milimetrach. Dzięki temu łatwo obliczysz średnicę wewnętrzną: 16 mm (średnica zewnętrzna) - 2 * 2 mm (dwie grubości ścianki) = 12 mm. Taki precyzyjny zapis i zrozumienie wymiarów pozwala na dobranie idealnych złączek zaciskowych i zapewnienie, że instalacja będzie działać bez zarzutu.
