W dzisiejszych systemach grzewczych precyzja pomiaru temperatury to klucz do komfortu i efektywności energetycznej. Niestety, standardowe głowice termostatyczne często stają przed wyzwaniem dokładnego odczytu temperatury, zwłaszcza gdy grzejnik jest zabudowany lub zasłonięty. Właśnie w takich sytuacjach z pomocą przychodzi zawór termostatyczny z kapilarą rozwiązanie, które pozwala odzyskać pełną kontrolę nad ciepłem w pomieszczeniu i znacząco obniżyć rachunki za ogrzewanie.
Precyzyjny pomiar temperatury tak działa zawór termostatyczny z kapilarą
- Zawór termostatyczny z kapilarą to głowica połączona cienką rurką (kapilarą) ze zdalnym czujnikiem temperatury.
- Działanie opiera się na rozszerzalności cieczy lub gazu w czujniku zmiana temperatury w pokoju jest przenoszona przez kapilarę i reguluje przepływ wody w grzejniku.
- Jest niezbędny, gdy standardowa głowica nie działa poprawnie, np. przy grzejnikach zabudowanych, kanałowych, zasłoniętych zasłonami lub w instalacjach ogrzewania podłogowego.
- Główną zaletą jest dokładny pomiar temperatury w reprezentatywnym miejscu, co zapewnia wyższy komfort cieplny i realne oszczędności.
Kiedy zwykły termostat grzejnikowy po prostu się nie sprawdza?
Z mojego doświadczenia wynika, że wiele osób boryka się z problemem niedogrzanych pomieszczeń lub niepotrzebnie wysokich rachunków za ogrzewanie, nie zdając sobie sprawy z przyczyny. Standardowa głowica termostatyczna, choć prosta i skuteczna w idealnych warunkach, mierzy temperaturę powietrza tuż przy grzejniku. Niestety, ciepło emitowane przez sam grzejnik znacząco zaburza ten pomiar. Głowica "czuje" wyższą temperaturę niż faktycznie panuje w pomieszczeniu, co prowadzi do zbyt wczesnego zamknięcia zaworu i w konsekwencji do niedogrzania pokoju. To frustrujące i nieefektywne.
Ten problem staje się szczególnie widoczny w kilku typowych scenariuszach:
- Grzejnik za zasłoną: Grube zasłony tworzą barierę, która izoluje głowicę od reszty pomieszczenia, zatrzymując ciepłe powietrze wokół niej.

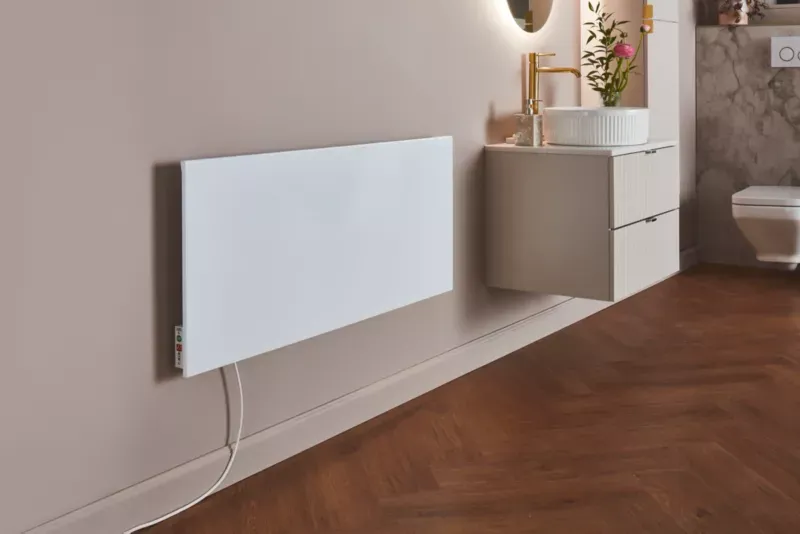

- Grzejnik w zabudowie meblowej: Szafki, obudowy czy inne elementy zabudowy całkowicie blokują swobodny przepływ powietrza, oszukując czujnik głowicy.
- Grzejnik we wnęce: Podobnie jak w przypadku zabudowy, wnęka ogranicza cyrkulację powietrza, prowadząc do błędnych odczytów.
- Grzejnik blisko innych źródeł ciepła: Jeśli grzejnik znajduje się np. obok rur z ciepłą wodą, kominka czy urządzenia AGD emitującego ciepło, głowica będzie reagować na to dodatkowe źródło, a nie na rzeczywistą temperaturę w pokoju.
Właśnie w takich sytuacjach z pomocą przychodzi zawór z kapilarą. Jego fundamentalną zaletą jest oddzielenie mechanizmu regulacyjnego, znajdującego się przy grzejniku, od miejsca pomiaru temperatury. Dzięki temu możemy umieścić czujnik tam, gdzie pomiar będzie najbardziej miarodajny, co przekłada się na realny komfort i oszczędności.

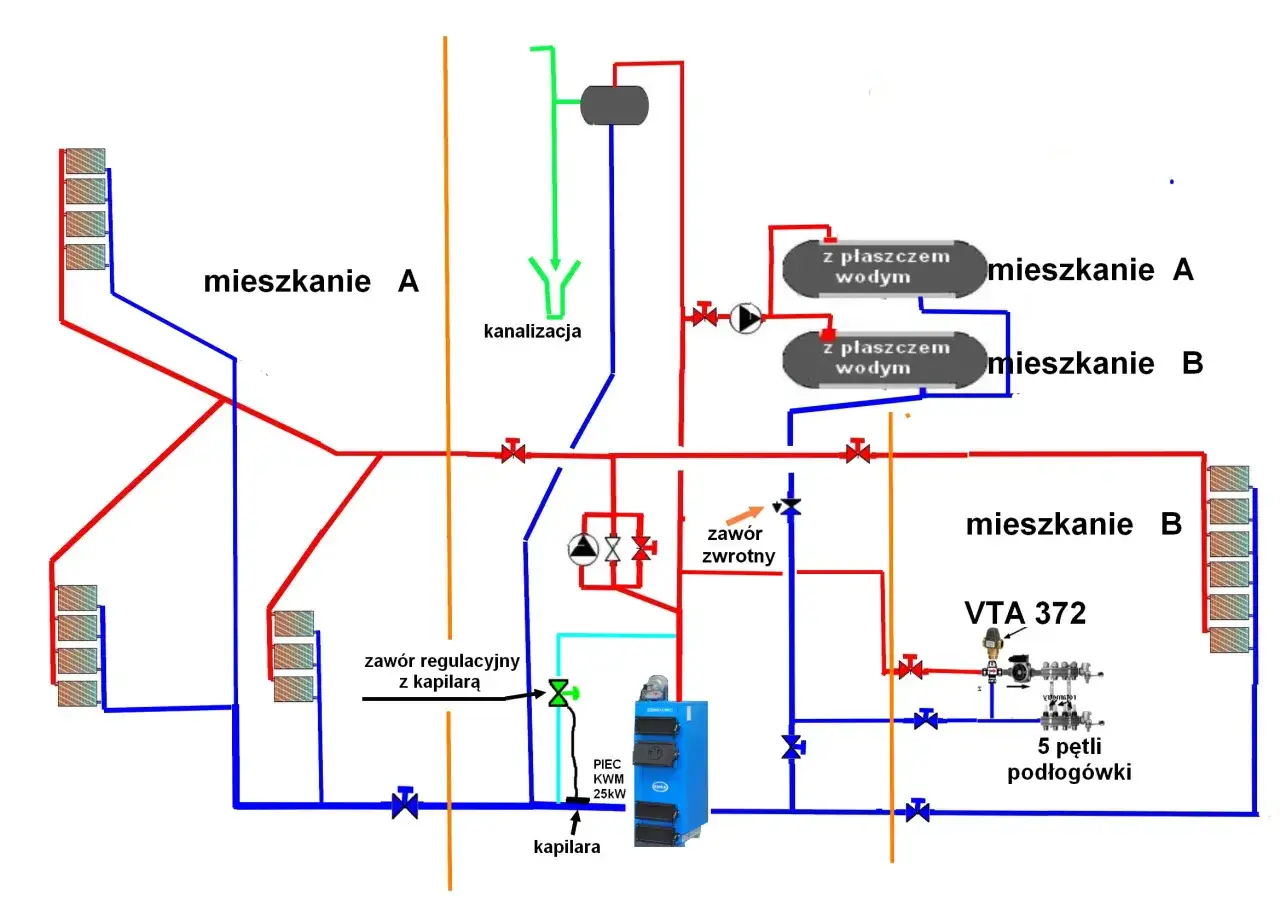

Jak działa zawór z czujnikiem wyniesionym i co to jest kapilara?
Zrozumienie działania zaworu z czujnikiem wyniesionym jest prostsze, niż mogłoby się wydawać. To sprytne rozwiązanie opiera się na trzech kluczowych elementach, które współpracują ze sobą, aby zapewnić precyzyjną kontrolę temperatury:
- Głowica termostatyczna: To element, który montujemy bezpośrednio na zaworze grzejnikowym. W jej wnętrzu znajduje się mechanizm regulacyjny, który otwiera lub zamyka przepływ gorącej wody do grzejnika. W przeciwieństwie do standardowej głowicy, ta nie posiada wbudowanego czujnika temperatury.
- Kapilara: To cienka, elastyczna rurka, najczęściej wykonana z miedzi, która łączy głowicę termostatyczną ze zdalnym czujnikiem. Jest ona wypełniona specjalnym medium termoczułym cieczą lub gazem. Standardowa długość kapilary to zazwyczaj 2 metry, ale na rynku znajdziemy też dłuższe warianty, np. 5 czy 8 metrów, co daje większą swobodę w umiejscowieniu czujnika.
- Zdalny czujnik (sonda): To serce całego systemu. Jest to mały element pomiarowy, który umieszczamy w miejscu, gdzie chcemy, aby temperatura była mierzona. W jego wnętrzu również znajduje się medium termoczułe, które reaguje na zmiany temperatury otoczenia.
Teraz, gdy znamy poszczególne elementy, prześledźmy krok po kroku, jak działa cały mechanizm:
- Wykrywanie temperatury: Zdalny czujnik, umieszczony w reprezentatywnym punkcie pomieszczenia (z dala od grzejnika), wykrywa aktualną temperaturę powietrza.
- Reakcja medium: Gdy temperatura w pomieszczeniu wzrasta, ciecz lub gaz w czujniku rozszerza się. Gdy temperatura spada, medium kurczy się.
- Przeniesienie sygnału: Zmiana objętości medium w czujniku generuje zmianę ciśnienia, która jest natychmiast przenoszona przez kapilarę do mieszka znajdującego się w głowicy termostatycznej.
- Regulacja przepływu: Mieszek w głowicy, reagując na zmianę ciśnienia, naciska na trzpień zaworu grzejnikowego. Jeśli temperatura jest zbyt wysoka, trzpień jest wciskany, zamykając zawór i ograniczając przepływ gorącej wody. Jeśli temperatura spada poniżej ustawionego poziomu, mieszek cofa się, otwierając zawór i zwiększając dopływ ciepła do grzejnika.
W ten sposób zawór z czujnikiem wyniesionym zapewnia precyzyjną i stabilną temperaturę w pomieszczeniu, niezależnie od warunków panujących bezpośrednio przy grzejniku.
Gdzie montaż zaworu z kapilarą jest najlepszym rozwiązaniem?
Jak już wspomniałem, zawory z kapilarą to prawdziwi bohaterowie w sytuacjach, gdy standardowe głowice termostatyczne są bezradne. Oto lista praktycznych przykładów, gdzie ich montaż jest moim zdaniem wręcz konieczny lub wysoce zalecany:
- Grzejniki kanałowe: Te grzejniki są ukryte w podłodze, co sprawia, że pomiar temperatury tuż przy nich jest całkowicie niemiarodajny. Czujnik wyniesiony pozwala na precyzyjną kontrolę temperatury w strefie użytkowej pomieszczenia.
- Ogrzewanie podłogowe (regulacja na rozdzielaczu): W przypadku systemów podłogowych, gdzie regulacja odbywa się na rozdzielaczu, czujnik przylgowy montowany na rurze (często powrotnej) pozwala na precyzyjne sterowanie temperaturą czynnika grzewczego, co jest kluczowe dla komfortu i bezpieczeństwa podłogi.
- Grzejniki w zabudowach meblowych i za osłonami: To klasyczny przypadek, gdzie ciepłe powietrze jest uwięzione wokół głowicy, powodując jej przedwczesne zamknięcie. Zdalny czujnik rozwiązuje ten problem, mierząc temperaturę w otwartej przestrzeni.
- Grzejniki zasłonięte grubymi zasłonami: Podobnie jak w zabudowie, zasłony tworzą barierę termiczną. Przeniesienie czujnika poza zasłonę gwarantuje, że głowica będzie reagować na rzeczywistą temperaturę w pokoju.
- Grzejniki we wnękach lub blisko innych źródeł ciepła: Wnęki, piony grzewcze, kominki czy urządzenia elektroniczne mogą fałszować odczyty standardowej głowicy. Czujnik wyniesiony pozwala na umieszczenie go z dala od tych zakłóceń.
Klucz do sukcesu, czyli gdzie zamontować zdalny czujnik temperatury?
Prawidłowe umiejscowienie zdalnego czujnika temperatury to absolutna podstawa dla efektywnego działania całego systemu. To właśnie od niego zależy, czy osiągniemy zamierzony komfort cieplny i realne oszczędności. Poniżej przedstawiam, na co warto zwrócić uwagę:
| Zalecane miejsca montażu (Dobre praktyki) | Miejsca, których należy unikać (Złe praktyki) |
|---|---|
| Na wysokości około 1,5 metra od podłogi. | Bezpośrednio nad grzejnikiem lub w jego bliskim sąsiedztwie. |
| W miejscu o swobodnej cyrkulacji powietrza. | W nasłonecznionych miejscach (np. na ścianie pod oknem, gdzie padają promienie słoneczne). |
| Na wewnętrznej ścianie, z dala od okien i drzwi. | W przeciągu (np. między drzwiami a oknem). |
| W reprezentatywnym punkcie pomieszczenia, gdzie spędzamy najwięcej czasu. | W pobliżu innych źródeł ciepła (telewizor, lampa, lodówka, rury z ciepłą wodą). |
| Z dala od bezpośredniego nawiewu ciepłego lub zimnego powietrza. | Za meblami, zasłonami lub innymi przeszkodami blokującymi przepływ powietrza. |
W przypadku instalacji ogrzewania podłogowego, sytuacja jest nieco inna. Tam często stosuje się czujnik przylgowy. Montuje się go za pomocą specjalnej opaski bezpośrednio do rury (zazwyczaj powrotnej) obiegu grzewczego. Jego zadaniem jest mierzenie temperatury czynnika grzewczego, co pozwala na precyzyjne sterowanie temperaturą podłogi, chroniąc ją przed przegrzaniem i zapewniając optymalny komfort.
Kilka praktycznych wskazówek dotyczących prowadzenia kapilary:
- Ostrożność przede wszystkim: Kapilara jest delikatna. Nigdy jej nie załamuj ani nie zaginaj pod ostrym kątem, ponieważ może to doprowadzić do jej uszkodzenia i utraty funkcjonalności.
- Estetyka: Aby kapilara była niewidoczna, możesz ją poprowadzić w listwach przypodłogowych, specjalnych korytkach kablowych lub nawet delikatnie ukryć za meblami. Pamiętaj jednak, aby nie była ściśnięta.
- Długość ma znaczenie: Wybierz kapilarę o odpowiedniej długości, aby czujnik mógł być umieszczony w optymalnym miejscu bez zbędnego naprężania rurki.
Zawór z kapilarą czy zwykła głowica? Porównanie rozwiązań
Decyzja o wyborze odpowiedniego rozwiązania często sprowadza się do analizy zalet i wad. Oto zwięzłe porównanie zaworu z czujnikiem wyniesionym i standardowej głowicy termostatycznej:
| Zalety zaworu z kapilarą | Wady zaworu z kapilarą |
|---|---|
| Precyzyjny pomiar temperatury: Czujnik umieszczony w reprezentatywnym miejscu. | Wyższy koszt zakupu: Zazwyczaj droższy niż standardowa głowica. |
| Większy komfort cieplny: Stabilna temperatura w całym pomieszczeniu. | Bardziej skomplikowany montaż: Wymaga przemyślenia miejsca na czujnik i poprowadzenia kapilary. |
| Realne oszczędności energii: Brak przegrzewania pomieszczeń dzięki dokładnej regulacji. | Ryzyko uszkodzenia kapilary: Cienka rurka jest podatna na zagięcia lub przerwanie. |
| Możliwość regulacji temperatury w trudnych warunkach montażowych (zabudowy, wnęki). |
Czy zatem inwestycja w zawór z kapilarą się opłaca? Moim zdaniem, absolutnie tak, ale tylko w sytuacjach, gdzie standardowa głowica nie ma szans na prawidłowe działanie. Jeśli masz grzejnik zabudowany, zasłonięty lub w innej problematycznej lokalizacji, wyższa cena zakupu i nieco bardziej skomplikowany montaż szybko zwrócą się w postaci znacznie większego komfortu cieplnego i realnych oszczędności na rachunkach. To inwestycja w inteligentne i efektywne ogrzewanie.
Najczęstsze problemy z zaworem kapilarnym i jak je rozwiązać
Nawet najlepsze rozwiązania mogą sprawiać problemy, jeśli nie są prawidłowo zainstalowane lub użytkowane. Z mojego doświadczenia wynika, że najczęstszą przyczyną nieprawidłowego działania zaworu z kapilarą czy to grzejnik ciągle grzeje, czy jest zimny jest błędne umiejscowienie czujnika. Jeśli czujnik jest w przeciągu, na słońcu lub blisko innego źródła ciepła, będzie przekazywał fałszywe informacje do głowicy. Warto wrócić do sekcji o prawidłowym montażu czujnika i upewnić się, że został on zainstalowany zgodnie z dobrymi praktykami.
Czy uszkodzoną kapilarę można naprawić? Niestety, ze względu na specyfikę budowy, uszkodzonej (złamanej, zagiętej, przerwanej) kapilary nie da się naprawić. Jest to szczelny, fabrycznie napełniony układ, a jakiekolwiek naruszenie jego integralności powoduje utratę medium termoczułego i w konsekwencji utratę funkcjonalności. W takiej sytuacji konieczna jest wymiana całego zestawu, czyli głowicy wraz z czujnikiem i kapilarą.
Jeśli masz wątpliwości, czy Twój zawór z kapilarą działa prawidłowo, możesz przeprowadzić prosty test w warunkach domowych:
- Ustaw wysoką temperaturę: Na głowicy termostatycznej ustaw maksymalną temperaturę (zazwyczaj pozycja "5" lub "MAX") i poczekaj, aż grzejnik nagrzeje się do pełnej mocy.
- Schłodź czujnik: Kiedy grzejnik jest gorący, gwałtownie schłodź sam zdalny czujnik. Możesz to zrobić, przykładając do niego zimny, wilgotny okład lub kawałek lodu.
- Obserwuj reakcję: Po kilku minutach obserwuj grzejnik. Jeśli zawór działa prawidłowo, grzejnik powinien zacząć stygnąć, co świadczy o tym, że głowica zamknęła przepływ wody w odpowiedzi na schłodzenie czujnika. Jeśli grzejnik pozostaje gorący, może to oznaczać problem z systemem.
