Montaż zaworu mieszającego do podłogówki: poradnik krok po kroku

Wydajne i bezpieczne ogrzewanie podłogowe to marzenie wielu właścicieli domów, ale jego prawidłowe działanie w dużej mierze zależy od jednego kluczowego elementu: zaworu mieszającego. Ten szczegółowy poradnik krok po kroku pokaże Ci, jak prawidłowo zamontować i podłączyć zawór mieszający w Twojej instalacji, zapewniając jej długotrwałą i efektywną pracę.

Dlaczego zawór mieszający jest niezbędny w ogrzewaniu podłogowym?

Podłączenie ogrzewania podłogowego bezpośrednio do źródła ciepła, takiego jak kocioł gazowy czy na paliwo stałe, które często pracuje na wysokich temperaturach (nawet 70-90°C), to przepis na katastrofę. Zbyt gorąca woda zasilająca pętle grzewcze może prowadzić do poważnych uszkodzeń. Przede wszystkim, rury instalacyjne (np. PEX/Al/PEX) nie są przystosowane do pracy w tak wysokich temperaturach, co może skutkować ich pękaniem, rozszczelnieniem, a w konsekwencji kosztownymi awariami. Dodatkowo, wysoka temperatura negatywnie wpływa na wylewkę betonową, powodując jej pękanie i osłabienie struktury. Nie wspominając już o samej posadzce panele, deski czy nawet płytki ceramiczne mogą ulec deformacji, odbarwieniu, a kleje tracą swoje właściwości. Właśnie dlatego zawór mieszający jest absolutnie kluczowy w każdej instalacji ogrzewania podłogowego.

Jak zawór mieszający chroni twoją podłogę i obniża rachunki?

Mechanizm działania zaworu mieszającego jest genialny w swojej prostocie i skuteczności. Jego głównym zadaniem jest obniżenie temperatury wody zasilającej pętle podłogówki do bezpiecznego i optymalnego poziomu. Jak to robi? Zawór miesza gorącą wodę, która płynie bezpośrednio z kotła, z chłodniejszą wodą powracającą już z pętli grzewczych. Dzięki temu procesowi, na rozdzielacz podłogówki trafia woda o stabilnej, niższej temperaturze, zazwyczaj w zakresie 28-45°C. Taka kontrolowana temperatura nie tylko chroni całą instalację przed uszkodzeniami i przegrzewaniem, ale także przekłada się na znacznie większą efektywność energetyczną. Ogrzewanie podłogowe działa wtedy optymalnie, zużywając mniej energii do utrzymania komfortowej temperatury, co z kolei obniża Twoje rachunki.

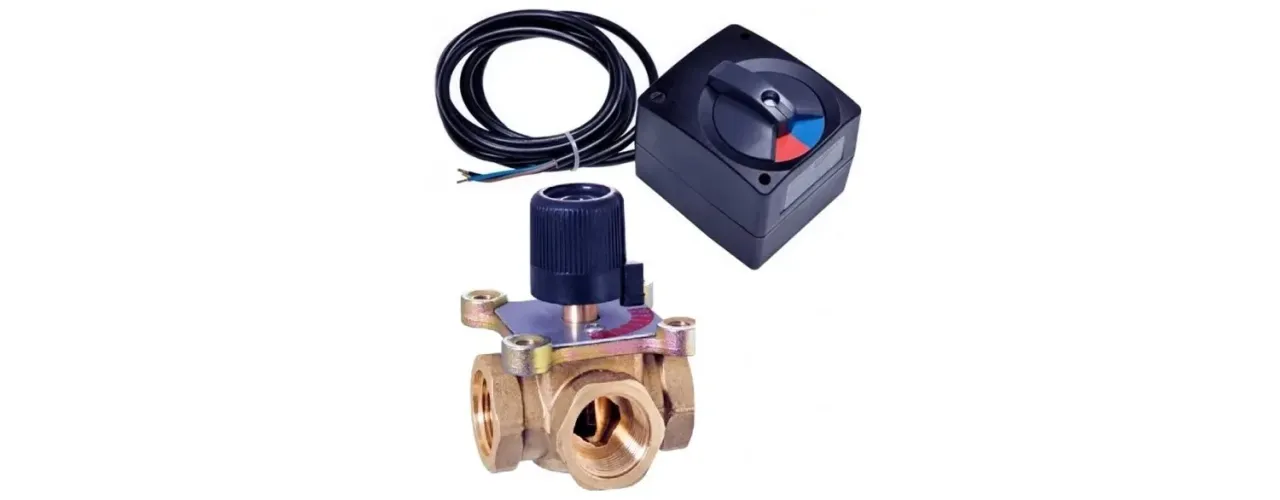

Jaki zawór mieszający wybrać: 3-drożny, 4-drożny czy termostatyczny?

Wybór odpowiedniego zaworu mieszającego to jedna z kluczowych decyzji, która wpłynie na efektywność i bezpieczeństwo Twojej instalacji ogrzewania podłogowego. Z mojego doświadczenia wiem, że zależy on przede wszystkim od wielkości systemu, rodzaju źródła ciepła oraz Twoich preferencji dotyczących automatyki. Przyjrzyjmy się najpopularniejszym typom.

Zawór trójdrożny: kiedy jest najlepszym wyborem?

Zawór trójdrożny to najczęściej spotykane i najbardziej uniwersalne rozwiązanie w dedykowanych instalacjach ogrzewania podłogowego. Jego główną funkcją jest mieszanie gorącej wody z zasilania kotła z chłodniejszą wodą powracającą z pętli grzewczych. Posiada trzy porty, które umożliwiają precyzyjne sterowanie temperaturą. Jest to doskonały wybór, gdy zależy nam wyłącznie na funkcji mieszania i obniżania temperatury wody do podłogówki, a kocioł nie wymaga dodatkowej ochrony przed niską temperaturą powrotu (co często ma miejsce przy nowoczesnych kotłach gazowych).

Zawór czterodrożny: podwójna ochrona dla podłogówki i kotła

Zawór czterodrożny to bardziej zaawansowane rozwiązanie, które pełni podwójną funkcję. Oprócz mieszania wody dla ogrzewania podłogowego, chroni on również kocioł przed zbyt niską temperaturą wody powracającej. Jest to szczególnie istotne w przypadku kotłów na paliwo stałe, gdzie zbyt zimna woda powracająca może prowadzić do korozji niskotemperaturowej i skracać żywotność urządzenia. Zawór czterodrożny, dzięki swojej konstrukcji, jednocześnie kieruje część gorącej wody na powrót do kotła, podnosząc jego temperaturę, oraz miesza pozostałą część z chłodną wodą z podłogówki, zapewniając odpowiednią temperaturę zasilania.

Termostatyczny zawór mieszający: proste i skuteczne rozwiązanie dla mniejszych instalacji

Termostatyczny zawór mieszający to świetna opcja dla mniejszych, prostszych układów ogrzewania podłogowego. Jego główną zaletą jest to, że utrzymuje stałą, zadaną temperaturę wody bez potrzeby stosowania zewnętrznej automatyki i siłownika. Wbudowany element termostatyczny reaguje na zmiany temperatury i automatycznie reguluje proporcje mieszanej wody. To sprawia, że jest to rozwiązanie typu "ustaw i zapomnij", idealne do pojedynczych obiegów podłogowych lub w miejscach, gdzie nie potrzebujemy zaawansowanej regulacji pogodowej.

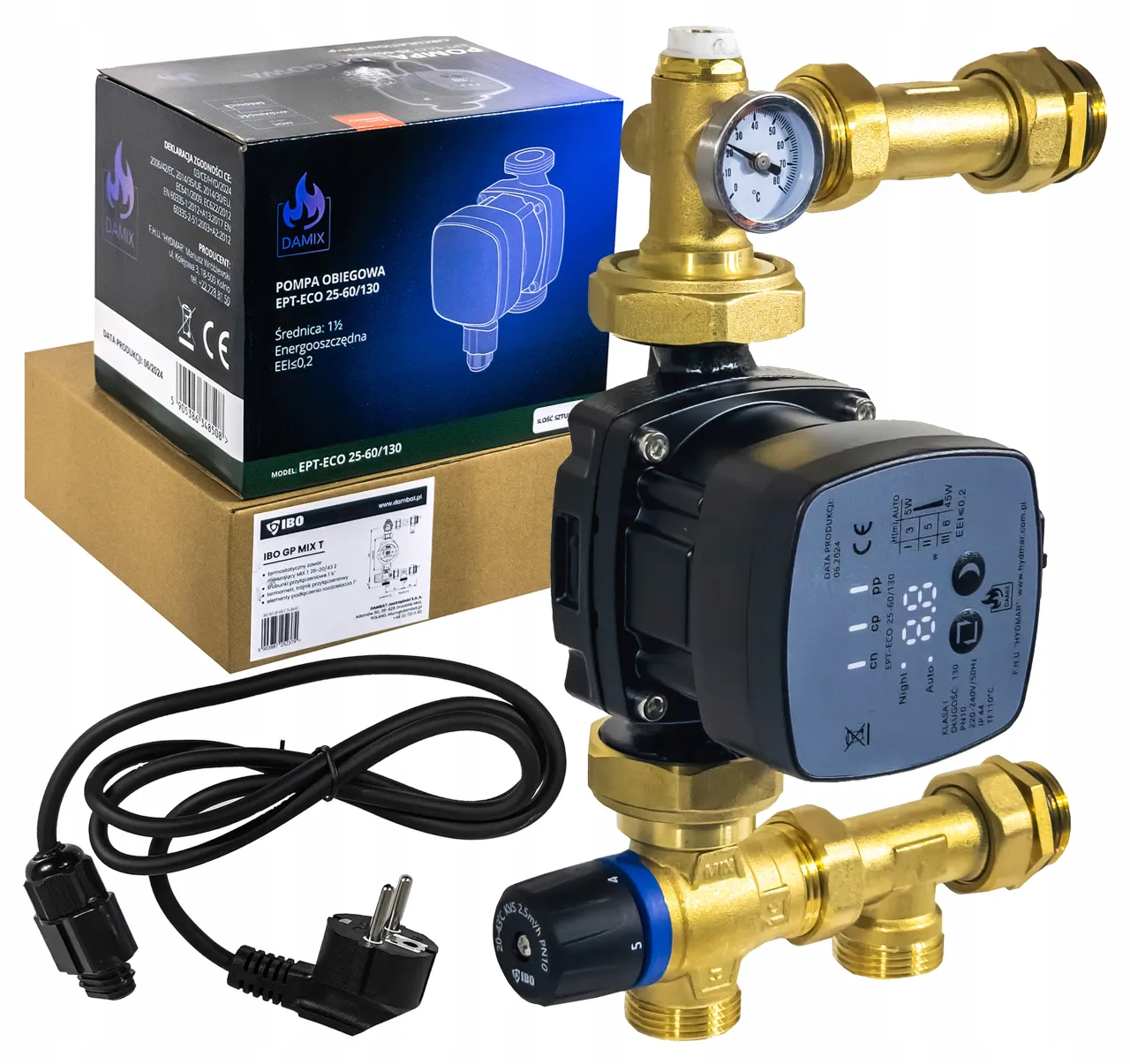

Gotowe grupy pompowo-mieszające: szybki montaż bez ryzyka błędów

Jeśli zależy Ci na szybkości montażu i minimalizacji ryzyka błędów, gotowe grupy pompowo-mieszające są doskonałym wyborem. Z mojego doświadczenia wynika, że to rozwiązanie zyskuje na popularności ze względu na liczne zalety:

• Szybkość montażu: Wszystkie kluczowe komponenty (pompa, zawór mieszający, termometry, zawory odcinające) są już fabrycznie zmontowane i przetestowane. Wystarczy podłączyć je do rozdzielacza i instalacji.
• Fabryczne dopasowanie komponentów: Masz pewność, że wszystkie elementy są ze sobą kompatybilne i optymalnie dobrane pod względem wydajności.
• Minimalizacja ryzyka błędów: Eliminujesz ryzyko błędnego podłączenia poszczególnych elementów, co często zdarza się przy montażu "od zera".
• Kompaktowa budowa: Grupy te zajmują mniej miejsca niż zestaw pojedynczych elementów, co jest ważne w małych kotłowniach.

Co przygotować przed montażem zaworu mieszającego?

Przed przystąpieniem do montażu zaworu mieszającego, kluczowe jest odpowiednie przygotowanie. Pamiętaj, że dobrze zaplanowana praca to połowa sukcesu. Upewnij się, że masz pod ręką wszystkie niezbędne narzędzia i materiały, aby uniknąć przerw w pracy i frustracji.

Lista kontrolna: co musisz mieć pod ręką przed rozpoczęciem pracy?

• Klucze nastawne lub płaskie: Do dokręcania śrubunków i połączeń.
• Taśma teflonowa lub pakuły z pastą uszczelniającą: Niezbędne do zapewnienia szczelności połączeń gwintowanych.
• Sam zawór mieszający: Upewnij się, że masz odpowiedni typ (3-drożny, 4-drożny lub termostatyczny) i rozmiar.
• Pompa obiegowa: Dopasowana do wielkości instalacji ogrzewania podłogowego.
• Śrubunki: Do połączenia zaworu i pompy z resztą instalacji.
• Zawór zwrotny: Niezbędny na przewodzie podmieszania (bypass).
• Filtr siatkowy: Do ochrony pompy obiegowej przed zanieczyszczeniami.
• Ewentualnie siłownik i sterownik: Jeśli planujesz automatyczną regulację zaworu.
• Narzędzia do cięcia i gratowania rur: Jeśli będziesz modyfikować istniejącą instalację.

Jak podłączyć zawór mieszający krok po kroku?

Prawidłowe podłączenie zaworu mieszającego wymaga precyzji i zrozumienia kierunków przepływu. Zawsze pamiętaj, aby kierować się oznaczeniami (strzałkami, literami) na korpusie zaworu, które wskazują, gdzie należy podłączyć zasilanie, powrót i wyjście zmieszanej wody. To absolutna podstawa, by uniknąć błędów, które mogą sparaliżować całą instalację.

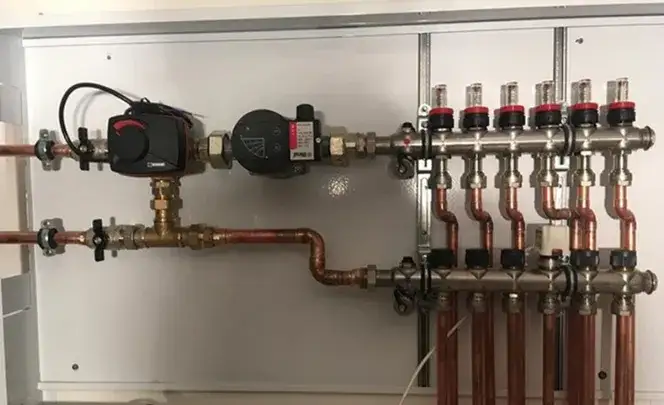

1. Krok 1: Prawidłowe umiejscowienie zaworu na rozdzielaczu

   Zawór mieszający należy zamontować na belce zasilającej rozdzielacz ogrzewania podłogowego. To kluczowe miejsce, ponieważ właśnie tutaj gorąca woda z kotła będzie mieszana z chłodniejszą wodą powracającą z pętli, zanim trafi do poszczególnych obwodów podłogówki. Upewnij się, że masz wystarczająco miejsca na montaż wszystkich elementów.

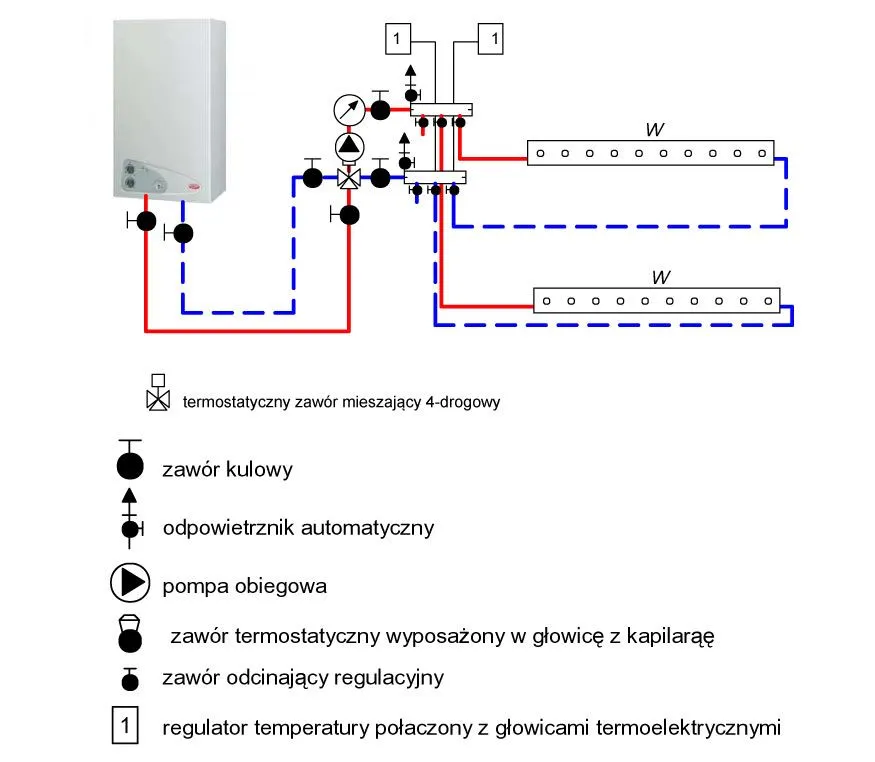

2. Krok 2: Kluczowy schemat podłączenia zasilanie, powrót i podmieszanie

   Teraz przejdźmy do sedna, czyli podłączenia portów zaworu. Zazwyczaj na zaworze znajdziesz oznaczenia (np. strzałki, litery A, B, AB lub H, C, M):

   • Wejście gorącej wody z kotła (często oznaczone jako H lub strzałka od kotła): Tutaj podpinasz przewód zasilający, prowadzący gorącą wodę bezpośrednio z kotła.
   • Wejście chłodnej wody z powrotu pętli (tzw. bypass/podmieszanie, często oznaczone jako C lub strzałka od powrotu podłogówki): Ten port służy do doprowadzania chłodniejszej wody, która już przeszła przez pętle podłogówki i będzie mieszana z gorącą wodą.
   • Wyjście wody zmieszanej na rozdzielacz (często oznaczone jako M lub strzałka w kierunku rozdzielacza): Z tego portu woda o optymalnej temperaturze popłynie do belki zasilającej rozdzielacza, a następnie do pętli grzewczych.

   Zawsze dokładnie sprawdź instrukcję producenta i oznaczenia na konkretnym modelu zaworu!

3. Krok 3: Montaż pompy obiegowej dlaczego musi być ZA zaworem?

   To jeden z najważniejszych punktów: pompa obiegowa musi być zamontowana za zaworem mieszającym, patrząc od strony kotła, czyli na przewodzie, który prowadzi już zmieszaną wodę do rozdzielacza. Dlaczego? Pompa ma za zadanie "pchać" wodę o odpowiedniej, już zmieszanej temperaturze w pętle podłogówki. Jeśli zamontujesz ją przed zaworem, będzie ona "zasysać" wodę przez zawór, co może prowadzić do zaburzeń hydraulicznych, niestabilnej pracy zaworu i problemów z uzyskaniem właściwej temperatury. Pamiętaj o kierunku przepływu na korpusie pompy!

4. Krok 4: Podłączenie siłownika i automatyki (dla zaworów obrotowych)

   Jeśli zdecydowałeś się na zawór obrotowy (3- lub 4-drożny) sterowany automatycznie, teraz jest czas na montaż siłownika elektrycznego. Siłownik nakłada się na trzpień zaworu zgodnie z instrukcją producenta. Następnie podłącza się go do sterownika pogodowego lub pokojowego, który będzie zarządzał jego pracą, otwierając lub zamykając zawór w zależności od potrzeb i zadanych temperatur. To właśnie automatyka pozwala na precyzyjne i energooszczędne sterowanie ogrzewaniem.

5. Krok 5: Instalacja zaworów zwrotnych i filtrów małe elementy, wielkie znaczenie

   Nie lekceważ tych małych, ale niezwykle ważnych elementów! Na przewodzie podmieszania (bypass), czyli tam, gdzie chłodna woda z powrotu łączy się z zaworem, koniecznie zamontuj zawór zwrotny. Zapobiegnie on cofaniu się gorącej wody z zasilania kotła bezpośrednio na powrót, co mogłoby zakłócić pracę zaworu i całej instalacji. Dodatkowo, przed pompą obiegową (na jej zasilaniu) zawsze montuję filtr siatkowy. Chroni on wirnik pompy przed zanieczyszczeniami z instalacji (np. opiłkami, resztkami uszczelnień), które mogłyby ją zablokować lub uszkodzić. To niewielki koszt, który może zaoszczędzić Ci wielu problemów w przyszłości.

Pierwsze uruchomienie i regulacja, czyli jak ustawić idealną temperaturę

Po zakończeniu montażu, nadszedł czas na pierwsze uruchomienie i precyzyjną regulację. To moment, w którym upewniamy się, że wszystko działa zgodnie z planem i że Twoja podłogówka będzie grzać efektywnie i bezpiecznie. Pamiętaj, że odpowiednie ustawienie temperatury jest kluczowe zarówno dla komfortu, jak i dla trwałości systemu.

Jaka jest bezpieczna temperatura zasilania dla różnych typów podłóg?

Ogólny, bezpieczny zakres temperatur wody zasilającej pętle podłogówki to zazwyczaj od 28°C do maksymalnie 45°C. Jednakże, idealna temperatura zależy od wielu czynników, w tym od typu wykończenia podłogi. Zbyt wysoka temperatura może uszkodzić posadzkę, dlatego zawsze warto sprawdzić zalecenia producenta Twojej podłogi. Oto kilka przykładów maksymalnych temperatur:

• Płytki ceramiczne, kamień naturalny: Do 45°C (chociaż zazwyczaj komfort to 30-35°C).
• Panele laminowane, winylowe: Zazwyczaj do 28°C (niektóre produkty do 30°C).
• Drewno (parkiet, deski): Zazwyczaj do 26-28°C, przy czym ważne są specjalne gatunki drewna i odpowiednia wilgotność.
• Wykładziny dywanowe: Zazwyczaj do 27-28°C.

Regulacja ręczna vs. automatyczna jak to działa w praktyce?

Regulacja temperatury w ogrzewaniu podłogowym może odbywać się na dwa główne sposoby:

Regulacja ręczna	Regulacja automatyczna
Zalety: Prosta w obsłudze, niższy koszt początkowy, brak potrzeby automatyki.	Zalety: Precyzyjna kontrola temperatury, możliwość programowania harmonogramów, oszczędność energii, komfort użytkowania, reakcja na zmiany pogody (przy sterowniku pogodowym).
Wady: Wymaga częstej interwencji użytkownika przy zmianach temperatury zewnętrznej, mniejsza precyzja, potencjalnie wyższe zużycie energii.	Wady: Wyższy koszt początkowy (siłownik, sterownik), bardziej skomplikowana instalacja i konfiguracja.

Pierwsze uruchomienie: na co zwrócić uwagę i jak odpowietrzyć układ?

Pierwsze uruchomienie instalacji to kluczowy moment. Postępuj zgodnie z poniższą listą kontrolną:

• Powolne podnoszenie temperatury: Nie uruchamiaj od razu systemu na maksymalną moc. Stopniowo podnoś temperaturę zasilania (np. o 5°C dziennie), aby wylewka mogła się wygrzać i odparować wilgoć. To szczególnie ważne przy nowej wylewce.
• Sprawdzanie szczelności: Dokładnie sprawdź wszystkie połączenia pod kątem wycieków. Nawet mała kropla może wskazywać na problem, który z czasem się pogłębi.
• Odpowietrzanie pętli grzewczych: To absolutny priorytet! Powietrze w instalacji zaburza przepływ wody i efektywność grzania. Odpowietrzaj każdą pętlę grzewczą na rozdzielaczu za pomocą specjalnych odpowietrzników. Czynność tę powtarzaj aż do momentu, gdy z odpowietrzników będzie wydobywać się tylko woda, bez pęcherzyków powietrza.
• Monitorowanie ciśnienia: Obserwuj ciśnienie w instalacji. Po odpowietrzeniu może spaść, więc uzupełnij wodę do zalecanego poziomu.
• Testowanie regulacji: Jeśli masz automatykę, sprawdź, czy siłownik reaguje na zmiany w sterowniku i czy zawór prawidłowo utrzymuje zadaną temperaturę.

Uniknij tych błędów, czyli najczęstsze problemy przy montażu zaworu

Nawet doświadczonym instalatorom zdarzają się błędy, a w przypadku zaworu mieszającego mogą one mieć poważne konsekwencje dla całej instalacji. Z mojego doświadczenia wynika, że świadomość najczęstszych pułapek pozwala ich skutecznie unikać. Przyjrzyjmy się, na co szczególnie uważać.

Błąd #1: Odwrotny montaż zaworu jak rozpoznać i naprawić?

To niestety jeden z najczęstszych i najbardziej podstawowych błędów. Jeśli zawór zostanie zamontowany odwrotnie do kierunków przepływu oznaczonych strzałkami na jego korpusie, po prostu nie będzie działał prawidłowo. Efektem może być całkowity brak regulacji temperatury, przegrzewanie podłogi (gdy gorąca woda trafia bezpośrednio do pętli) lub jej niedogrzewanie. Rozpoznasz to po tym, że mimo prób regulacji, temperatura na rozdzielaczu nie będzie się zmieniać lub będzie skrajnie odbiegać od zadanej. Naprawa jest prosta należy zdemontować zawór i zamontować go zgodnie z kierunkiem przepływu.

Błąd #2: Złe umiejscowienie pompy obiegowej i jego konsekwencje

Jak już wspominałem, montaż pompy obiegowej przed zaworem mieszającym (patrząc od strony kotła) to krytyczny błąd. Pompa ma "pchać" zmieszaną wodę do pętli. Jeśli będzie "zasysać" wodę przez zawór, spowoduje to zaburzenia hydrauliczne w całym układzie. Zawór nie będzie w stanie precyzyjnie mieszać wody, co doprowadzi do niestabilnej pracy, wahań temperatury i problemów z uzyskaniem komfortowego grzania. Zawsze upewnij się, że pompa znajduje się za zaworem, na przewodzie zasilającym rozdzielacz.

Błąd #3: Brak zaworu zwrotnego na podmieszaniu

Brak zaworu zwrotnego na tzw. bypassie, czyli przewodzie łączącym powrót z zaworem mieszającym, to często pomijany, ale istotny błąd. Bez tego zaworu gorąca woda z zasilania kotła może niekontrolowanie przepływać bezpośrednio do przewodu powrotnego, omijając pętle grzewcze. Skutkuje to tym, że zawór mieszający traci swoją funkcję, podłoga jest niedogrzana, a kocioł pracuje nieefektywnie. Zawór zwrotny wymusza prawidłowy kierunek przepływu, zapewniając, że woda jest odpowiednio mieszana.

Błąd #4: Nieprawidłowe ustawienia siłownika

W przypadku zaworów sterowanych automatycznie, błędna konfiguracja siłownika lub sterownika może prowadzić do problemów. Zbyt szybkie lub zbyt wolne otwieranie/zamykanie zaworu, niewłaściwie ustawione czasy pracy, czy też błędy w kalibracji siłownika sprawią, że temperatura na podłogówce będzie niestabilna. Może to objawiać się nieprzyjemnymi wahaniami temperatury w pomieszczeniach. Zawsze dokładnie zapoznaj się z instrukcją siłownika i sterownika, a w razie wątpliwości skorzystaj z pomocy specjalisty.

Przeczytaj również: SN rury: Co oznacza i jak wybrać właściwą? Poradnik eksperta

Błąd #5: Pominięcie filtra siatkowego przed pompą

Pominięcie filtra siatkowego przed pompą obiegową to błąd, który może skrócić żywotność pompy. W każdej nowej instalacji, a także w starszych, krążą zanieczyszczenia opiłki metalu, resztki uszczelnień, kamień kotłowy. Bez filtra te cząstki mogą dostać się do wirnika pompy, zablokować go lub spowodować jego uszkodzenie. Filtr siatkowy to niewielki koszt, który skutecznie chroni serce Twojej instalacji przed awarią, zapewniając jej długą i bezproblemową pracę.
