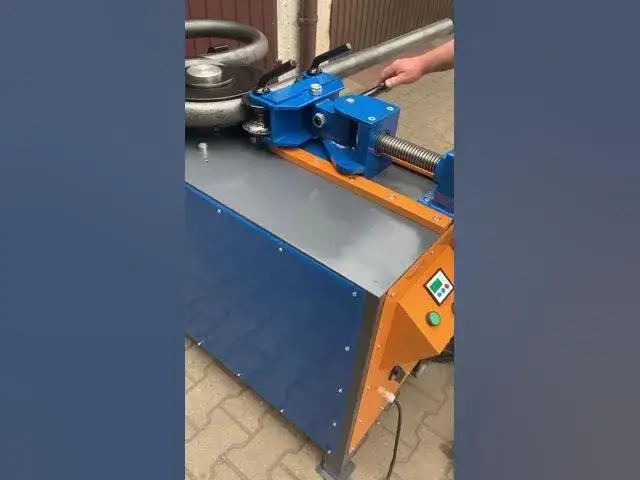

Zbuduj giętarkę do rur: Poradnik DIY i sekrety precyzyjnego gięcia

Samodzielna budowa giętarki do rur to projekt, który może wydawać się skomplikowany, ale z odpowiednim przewodnikiem jest w zasięgu ręki każdego majsterkowicza. Ten szczegółowy poradnik krok po kroku pokaże Ci, jak zbudować funkcjonalne narzędzie, które nie tylko pozwoli zaoszczędzić sporo pieniędzy, ale także stworzy sprzęt idealnie dopasowany do Twoich indywidualnych potrzeb warsztatowych.

Dlaczego warto zbudować własną giętarkę do rur?

Z mojego doświadczenia wynika, że zakup gotowej giętarki, szczególnie tej o większych możliwościach, to często spory wydatek. Budowa własnego urządzenia jest znacznie bardziej opłacalna, zwłaszcza gdy potrzebujemy narzędzia do konkretnych, niestandardowych zadań lub po prostu chcemy zaoszczędzić. Poza aspektem ekonomicznym, samodzielne stworzenie giętarki daje nam pełną kontrolę nad jej parametrami możemy ją dostosować do gięcia rur o specyficznych średnicach czy promieniach, co w przypadku gotowych rozwiązań bywa problematyczne. To także świetna okazja, by pogłębić swoje umiejętności spawalnicze i mechaniczne.

Posiadanie własnej giętarki otwiera przed nami drzwi do realizacji wielu ciekawych i często zaawansowanych projektów. Pomyśl tylko o możliwościach:

• Budowa klatek bezpieczeństwa i orurowania do samochodów terenowych i rajdowych.
• Tworzenie stelaży motocyklowych, np. pod kufry czy do modyfikacji ram.
• Produkcja unikalnych mebli w stylu industrialnym (loftowym) z rur i profili.
• Konstrukcje rolnicze i ogrodowe, takie jak elementy szklarni, paśników czy wiat.
• Wykonywanie niestandardowych elementów instalacji, na przykład układów wydechowych.

Jak zaprojektować giętarkę idealnie do swoich potrzeb?

Zanim zabierzemy się do pracy, warto zastanowić się, jaki typ giętarki będzie dla nas najbardziej odpowiedni. W warunkach domowych najczęściej spotykamy się z dwoma głównymi rodzajami, które możemy samodzielnie wykonać:

Anatomia giętarki DIY: Omówienie najważniejszych elementów

Niezależnie od wybranego typu, każda giętarka składa się z kilku kluczowych elementów, które muszą ze sobą współpracować, aby proces gięcia był efektywny i bezpieczny. Przyjrzyjmy się im bliżej, koncentrując się na giętarce hydraulicznej, jako tej najczęściej budowanej w warunkach domowych:

• Rama główna: To szkielet całej konstrukcji, który musi być niezwykle sztywny i wytrzymały. Odpowiada za utrzymanie wszystkich elementów w odpowiedniej pozycji i przenoszenie ogromnych sił generowanych podczas gięcia. Zazwyczaj wykonana jest z grubościennych profili stalowych.

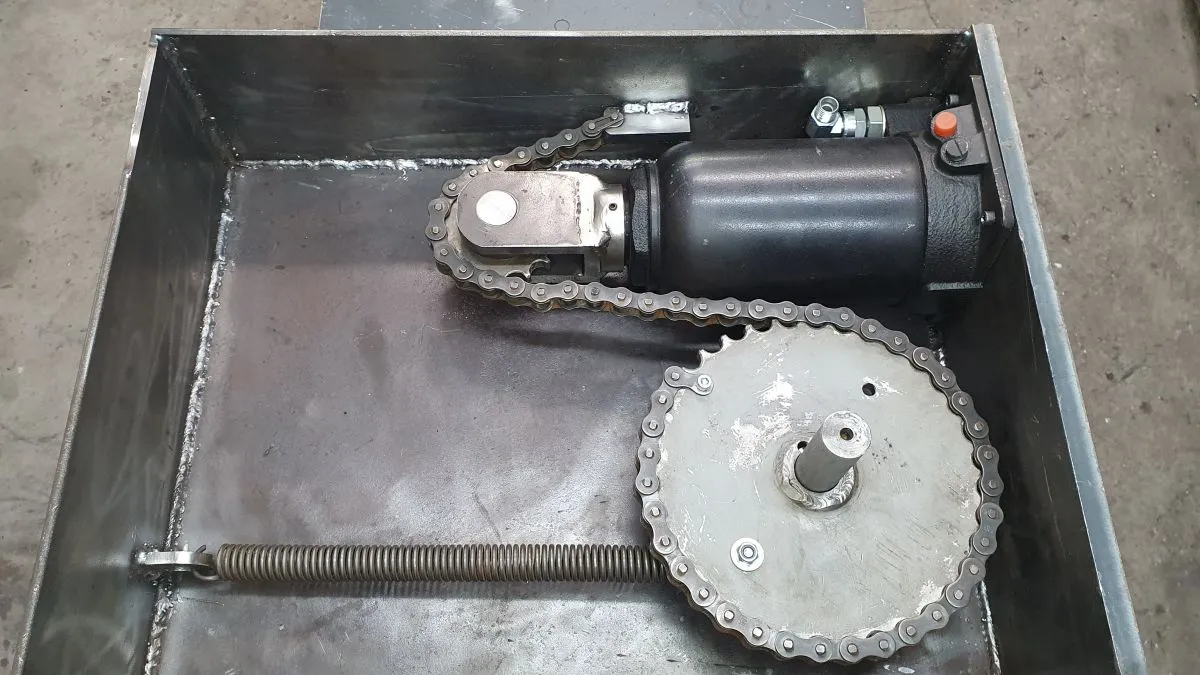

• Siłownik (podnośnik hydrauliczny): To serce giętarki, które dostarcza niezbędną siłę. Najczęściej wykorzystuje się tu podnośniki słupkowe (butelkowe) o udźwigu od 10 do 20 ton. Jego zadaniem jest dociśnięcie rury do matrycy, powodując jej trwałe odkształcenie.

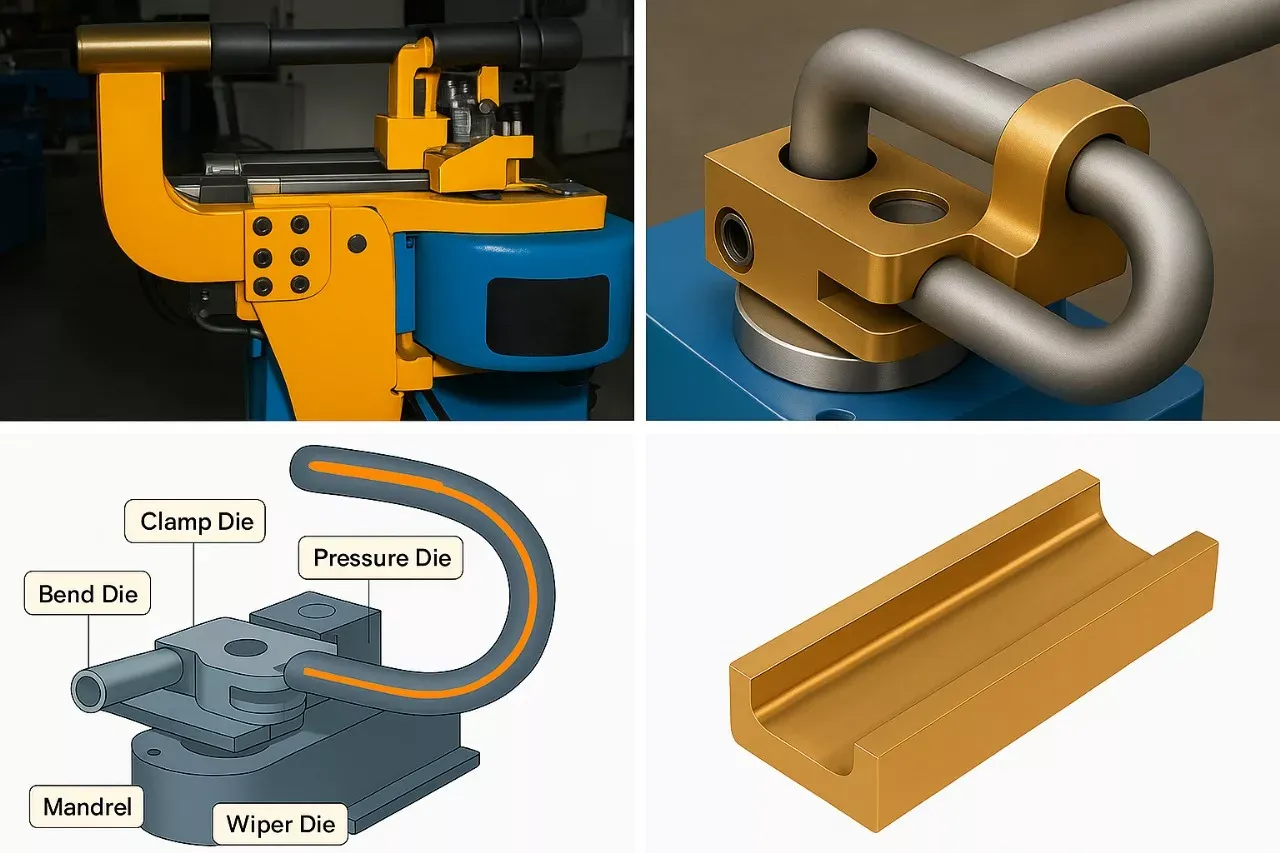

• Matryce (kopyta, kamienie gnące): To elementy, które bezpośrednio kształtują rurę. Muszą być idealnie dopasowane do średnicy giętej rury, aby zapobiec jej spłaszczaniu lub załamywaniu. Mogą być toczone ze stali, a w prostszych konstrukcjach wykorzystuje się specjalnie przygotowane krążki lub nawet stare łożyska.
• Rolki lub punkty podparcia: Są to dwa stałe punkty, na których opiera się rura podczas gięcia. Ich zadaniem jest utrzymanie rury w osi gięcia i zapewnienie stabilnego podparcia, gdy siłownik dociska matrycę. Mogą to być stalowe rolki obrotowe lub po prostu solidne sworznie.

Przeczytaj również: Wybór rur kanalizacyjnych: Nie popełnij błędu! Praktyczny przewodnik

Dobór materiałów solidna baza to podstawa

Sukces w budowie giętarki zależy w dużej mierze od jakości użytych materiałów. Nie ma tu miejsca na kompromisy, bo siły działające podczas gięcia są ogromne. Oto lista kluczowych elementów, które ja zawsze polecam:

• Profile stalowe na ramę: Zdecydowanie polecam grubościenne profile zamknięte, np. 50x50x3 mm, 60x60x4 mm, a nawet większe, jeśli planujemy giąć grube rury. Można również użyć ceowników lub dwuteowników, ale profile zamknięte zapewniają lepszą sztywność na skręcanie.
• Podnośnik hydrauliczny: Jak już wspomniałem, podnośnik słupkowy (butelkowy) o udźwigu 10T, 12T lub 20T to standard. Wybór zależy od maksymalnej średnicy i grubości ścianki rur, które zamierzasz giąć. Im większy udźwig, tym większe możliwości.
• Matryce (kopyta) i rolki: Najlepiej, jeśli będą toczone ze stali. Alternatywnie, można wykorzystać solidne koła pasowe lub duże łożyska, ale muszą być idealnie dopasowane do średnicy rury. Pamiętaj, że precyzja wykonania matryc jest kluczowa.
• Blachy stalowe: Na elementy mocujące, wzmocnienia i podstawę siłownika użyj grubych blach stalowych, np. 8-10 mm. Zapewni to odpowiednią wytrzymałość w punktach największych naprężeń.
• Śruby i sworznie: Absolutnie kluczowe są śruby i sworznie o wysokiej klasie wytrzymałości, np. 8.8 lub 10.9. Nie oszczędzaj na nich! Słabe śruby mogą pęknąć pod obciążeniem, co jest niezwykle niebezpieczne.

Budujemy giętarkę hydrauliczną krok po kroku

Przejdźmy teraz do praktyki. Oto szczegółowa instrukcja, jak zbudować solidną giętarkę hydrauliczną, bazując na sprawdzonych rozwiązaniach:

1. Projektowanie i przygotowanie materiałów: Zacznij od dokładnego projektu. Określ wymiary ramy, rozstaw rolek, wysokość siłownika i rozmiary matryc. Następnie precyzyjnie dotnij wszystkie profile stalowe i blachy zgodnie z projektem. Pamiętaj o zachowaniu kątów prostych i dokładnych wymiarów.
2. Spawanie ramy głównej: Zmontuj i pospawaj ramę główną. Upewnij się, że jest ona absolutnie sztywna i prosta. To fundament całej konstrukcji. Zwróć uwagę na jakość spawów muszą być pełne i mocne. Ja zawsze używam kątowników i ścisków, aby mieć pewność, że wszystko trzyma pion i poziom.
3. Montaż podstawy siłownika: W dolnej części ramy przyspawaj solidną podstawę dla podnośnika hydraulicznego. Musi być ona na tyle mocna, aby przenosić cały nacisk. Upewnij się, że siłownik będzie stabilnie osadzony i nie będzie się przemieszczał podczas pracy.
4. Wykonanie i montaż punktów podparcia (rolek/sworzni): Na górnych ramionach giętarki wykonaj otwory lub mocowania dla sworzni lub rolek. Ważne jest, aby były one rozmieszczone symetrycznie i na odpowiedniej wysokości, tak aby rura mogła swobodnie się opierać. Ja często robię kilka otworów, aby móc regulować rozstaw rolek w zależności od promienia gięcia.
5. Wykonanie matryc gnących: To jeden z najważniejszych etapów. Matryce muszą być toczone ze stali i mieć dokładnie taki sam promień jak gięta rura. Możesz zlecić to tokarzowi lub, jeśli masz odpowiednie umiejętności i sprzęt, wykonać je samodzielnie. Pamiętaj o wykonaniu kilku matryc dla różnych średnic rur.
6. Montaż matrycy na siłowniku: Matryca musi być stabilnie zamocowana na tłoczysku siłownika. Można to zrobić za pomocą specjalnego adaptera lub przyspawanej do matrycy tulei, która nasunie się na tłoczysko. Upewnij się, że matryca jest centrycznie osadzona.
7. Zabezpieczenie konstrukcji i pierwsze testy: Po zmontowaniu wszystkich elementów, dokładnie sprawdź wszystkie spawy i połączenia śrubowe. Przed pierwszym gięciem, przeprowadź testy na kawałku mniej wartościowej rury. Obserwuj, jak zachowuje się konstrukcja pod obciążeniem. Zwróć uwagę na wszelkie niepokojące odgłosy czy odkształcenia.

Jak giąć rury, by ich nie zniszczyć? Najważniejsze techniki

Samo posiadanie giętarki to dopiero początek. Kluczem do sukcesu jest umiejętne gięcie, które pozwoli uniknąć deformacji i zniszczenia materiału. Oto moje sprawdzone techniki i porady:

• Idealne dopasowanie matrycy: To absolutna podstawa. Rura zapada się lub spłaszcza, gdy matryca nie jest idealnie dopasowana do jej średnicy. Luz między rurą a matrycą powinien być minimalny, praktycznie niewyczuwalny. To zapobiega ucieczce materiału na boki.
• Promień gięcia a grubość ścianki: Nie każdą rurę da się zgiąć pod dowolnym promieniem. Zbyt mały promień gięcia dla danej średnicy i grubości ścianki to prosta droga do załamania. Zawsze warto sprawdzić tabele minimalnych promieni gięcia dla danego materiału.
• Patent z piaskiem: Przy gięciu cienkościennych profili lub rur, które mają tendencję do zapadania się, często stosuję "patent z piaskiem". Polega on na wypełnieniu rury suchym, drobnym piaskiem, a następnie zaślepieniu końców. Piasek działa jako wewnętrzne podparcie, zapobiegając deformacji przekroju.
• Położenie szwu rury: Jeśli gięta rura ma szew (jest spawana), bardzo ważne jest jego odpowiednie ułożenie. Szew powinien być umieszczony w osi neutralnej gięcia, czyli po bokach rury, a nie na jej górze czy dole. Umieszczenie szwu w miejscu największych naprężeń (zewnętrzna lub wewnętrzna strona gięcia) może prowadzić do jego pęknięcia.
• Stopniowe gięcie: Nie próbuj giąć rury na raz do maksymalnego kąta. Lepiej jest wykonywać gięcie stopniowo, co kilka milimetrów docisku, pozwalając materiałowi na "ułożenie się". To szczególnie ważne przy gięciu grubościennych rur.

Uniknij tych błędów podczas budowy swojej giętarki

Wielokrotnie widziałem amatorskie konstrukcje, które, choć działały, miały sporo niedociągnięć. Oto 3 najczęstsze błędy, których należy unikać:

• Zbyt słaba rama: To błąd numer jeden. Jeśli rama jest zbyt cienka lub źle pospawana, będzie się uginać pod obciążeniem, co prowadzi do niedokładnych gięć, a w skrajnych przypadkach do uszkodzenia konstrukcji. Zawsze stawiaj na solidne, grubościenne profile i mocne spawy.
• Niewłaściwe rozmieszczenie punktów podparcia: Zbyt mały lub zbyt duży rozstaw rolek (punktów podparcia) w stosunku do średnicy rury i promienia gięcia może prowadzić do niekontrolowanego wyginania się rury lub jej ślizgania. Zawsze projektuj giętarkę z możliwością regulacji rozstawu rolek, aby móc dopasować ją do różnych zadań.
• Brak powtarzalności gięć: W amatorskich giętarkach często brakuje precyzyjnych ograniczników, co utrudnia uzyskanie identycznych kątów gięcia, gdy potrzebujemy kilku takich samych elementów. Aby rozwiązać ten problem, zainstaluj prostą skalę kątową lub regulowany ogranicznik na ramie giętarki, który pozwoli na powtarzalne ustawienie kąta.

Bezpieczeństwo to podstawa: Praca z giętarką hydrauliczną

Pamiętaj, że giętarka hydrauliczna generuje ogromne siły. Praca z nią, zarówno podczas budowy, jak i użytkowania, wiąże się z potencjalnym ryzykiem. Nie lekceważ tego! Niewłaściwe użycie lub wadliwa konstrukcja mogą prowadzić do poważnych obrażeń. Zawsze upewnij się, że konstrukcja jest stabilna, wszystkie połączenia są mocne, a podnośnik działa prawidłowo. Nigdy nie przekraczaj maksymalnego udźwigu podnośnika i zawsze miej na uwadze, że materiał poddawany gięciu może pęknąć lub nagle się odkształcić.

• Zabezpiecz stanowisko pracy: Upewnij się, że giętarka jest stabilnie zamocowana do podłoża lub ciężkiego stołu warsztatowego.
• Używaj środków ochrony osobistej: Zawsze zakładaj okulary ochronne, rękawice i odpowiednie ubranie robocze.
• Nigdy nie wkładaj rąk w obszar gięcia: Trzymaj dłonie z dala od ruchomych elementów i obszaru, gdzie rura jest poddawana naciskowi.
