W świecie instalacji hydraulicznych i konstrukcyjnych, pytanie o to, ile milimetrów ma rura 3/4 cala, jest jednym z najczęściej zadawanych. Odpowiedź nie jest jednak tak prosta, jak mogłoby się wydawać, ponieważ bezpośrednie przeliczenie cali na milimetry w tym kontekście bywa bardzo mylące. W tym artykule precyzyjnie wyjaśniam kluczowe wymiary rury 3/4 cala i tłumaczę, dlaczego musimy patrzeć na nią inaczej niż na zwykłą miarę.

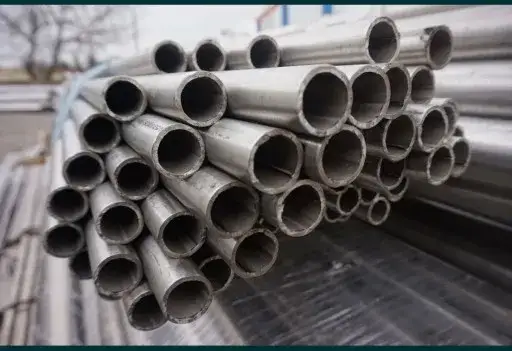

Rura 3/4 cala ma 26,9 mm średnicy zewnętrznej poznaj jej kluczowe wymiary
- Standardowa średnica zewnętrzna dla stalowej rury 3/4 cala wynosi 26,9 mm.
- Oznaczenie "3/4 cala" to średnica nominalna DN20, która określa przybliżony przepływ, a nie rzeczywisty wymiar.
- Proste przeliczenie 3/4 cala daje 19,05 mm, co nie odpowiada ani średnicy wewnętrznej, ani zewnętrznej.
- Średnica wewnętrzna zależy od grubości ścianki i dla typowej rury wynosi ok. 22,3 mm.
Dlaczego rura 3/4 cala nie ma wymiaru 19,05 mm?
Kiedy przeliczamy 3/4 cala na milimetry, otrzymujemy dokładnie 19,05 mm. Intuicja podpowiadałaby, że to właśnie jest wymiar rury. Niestety, w kontekście rur hydraulicznych i konstrukcyjnych, takie proste przeliczenie jest błędne i może prowadzić do poważnych pomyłek. Dzieje się tak, ponieważ oznaczenie "3/4 cala" wcale nie odnosi się do rzeczywistej, mierzalnej średnicy zewnętrznej ani wewnętrznej rury. Jest to tak zwana średnica nominalna (DN), która dla 3/4 cala wynosi DN20. Średnica nominalna to umowne oznaczenie, które historycznie odnosiło się do przybliżonej średnicy wewnętrznej rury, mającej na celu określenie jej zdolności przepływowej. W praktyce DN20 informuje nas o klasie rozmiarowej rury, a nie o jej precyzyjnym wymiarze w milimetrach.
Najważniejsze wymiary rury 3/4 cala (DN20), które musisz znać
Aby uniknąć pomyłek, zawsze posługujmy się konkretnymi wymiarami w milimetrach, które są standaryzowane dla rur o średnicy nominalnej DN20 (czyli 3/4 cala). Oto trzy kluczowe parametry, które każdy powinien znać:

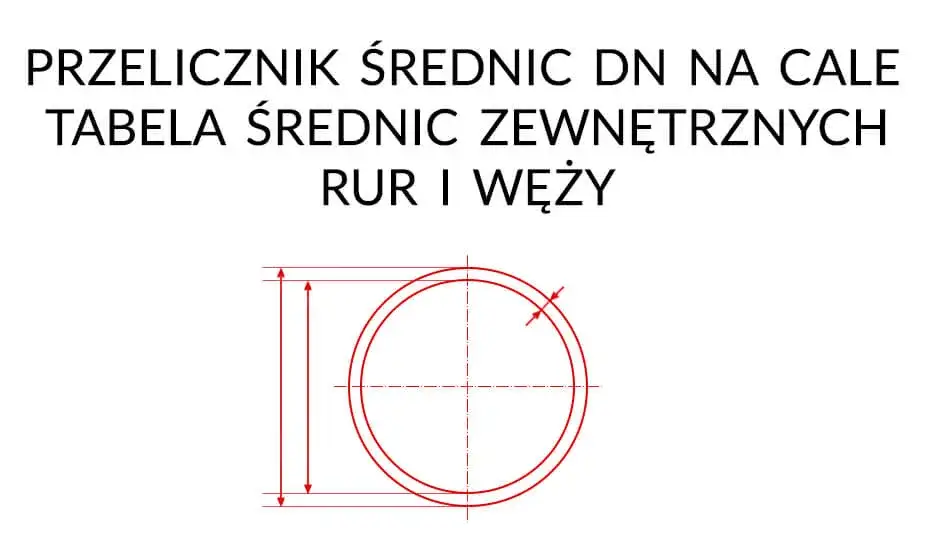

- Średnica zewnętrzna: To najbardziej krytyczny wymiar, ponieważ to on decyduje o tym, jakie złączki i narzędzia będą pasować. Dla najpopularniejszych rur stalowych (ocynkowanych, czarnych ze szwem) o średnicy nominalnej 3/4 cala, standardowa średnica zewnętrzna wynosi 26,9 mm. Warto pamiętać, że jest to wartość dominująca, choć w zależności od normy i producenta mogą wystąpić minimalne odchylenia.
- Grubość ścianki: Ten parametr ma bezpośredni wpływ na wytrzymałość rury i jej średnicę wewnętrzną. Dla rur stalowych 3/4 cala typowe grubości ścianek to 2,3 mm lub 2,6 mm. Grubsza ścianka oznacza większą odporność na ciśnienie i uszkodzenia mechaniczne, ale jednocześnie zmniejsza nieco średnicę wewnętrzną.
- Średnica wewnętrzna: Jest to wymiar, który bezpośrednio wpływa na przepływ medium przez rurę. Oblicza się ją, odejmując podwójną grubość ścianki od średnicy zewnętrznej. Przykładowo, dla rury o średnicy zewnętrznej 26,9 mm i grubości ścianki 2,3 mm, średnica wewnętrzna wyniesie około 26,9 mm - (2 * 2,3 mm) = 22,3 mm. Wartości te są zbliżone do historycznego oznaczenia DN20, które miało symbolizować właśnie około 20 mm średnicy wewnętrznej.
Wymiary rury 3/4 cala w zależności od materiału i normy
Choć średnica nominalna DN20 jest uniwersalna dla rur 3/4 cala, rzeczywiste wymiary mogą się różnić w zależności od materiału, z którego rura jest wykonana, oraz od stosowanych norm produkcyjnych (np. EN, ISO, DIN). Poniższa tabela przedstawia przybliżone wartości dla najczęściej spotykanych typów rur.
| Materiał | Typowa średnica zewnętrzna (mm) | Przykładowa grubość ścianki (mm) |
|---|---|---|
| Stal (czarna, ocynkowana) | 26,9 | 2,3 - 2,6 |
| Miedź | 22,0 - 28,0 (w zależności od standardu) | 1,0 - 1,5 |
| Tworzywa sztuczne (PEX, PP) | 25,0 - 26,0 | 3,0 - 4,0 |
Jak widać, rury miedziane czy z tworzyw sztucznych, choć również oznaczane jako 3/4 cala (lub DN20), mogą mieć nieco inne średnice zewnętrzne i grubości ścianek. Zawsze warto sprawdzić specyfikację producenta.
Jak w praktyce bezbłędnie zmierzyć i zidentyfikować rurę 3/4 cala?
Wiedza teoretyczna to jedno, ale w praktyce musimy umieć szybko i precyzyjnie zidentyfikować rurę, z którą pracujemy. Oto sprawdzone metody:
- Pomiar suwmiarką: To najdokładniejsza metoda. Należy zmierzyć średnicę zewnętrzną rury. Jeśli wynik oscyluje wokół 26,9 mm, masz do czynienia z rurą 3/4 cala (DN20). Pamiętaj, aby pomiaru dokonywać w kilku miejscach, aby wykluczyć ewentualne deformacje.
- Metody alternatywne (pomiar obwodu): Jeśli nie masz suwmiarki, możesz użyć miarki krawieckiej lub zwykłej taśmy mierniczej. Zmierz obwód rury, a następnie podziel wynik przez liczbę Pi (około 3,14). Otrzymany wynik to przybliżona średnica zewnętrzna. Dla rury 3/4 cala obwód powinien wynosić około 84,5 mm (26,9 mm * 3,14).
- Sprawdzanie oznaczeń: Wiele rur, zwłaszcza tych z tworzyw sztucznych i niektórych stalowych, posiada nadruki lub tłoczenia z oznaczeniem rozmiaru. Szukaj symboli takich jak "DN20" lub "3/4"". To najprostsza i najbardziej pewna metoda, o ile oznaczenia są czytelne.
Najczęstsze błędy przy doborze rur, których warto unikać
Jako doświadczony specjalista, widziałem wiele pomyłek wynikających z niewłaściwego rozumienia wymiarów rur. Oto dwa najczęstsze błędy, których zdecydowanie warto unikać:
Mylenie średnicy nominalnej z zewnętrzną: To absolutnie kluczowa kwestia. Jeśli ktoś próbuje dopasować złączkę o średnicy wewnętrznej 19 mm (bo "3/4 cala to 19,05 mm") do rury, której średnica zewnętrzna wynosi 26,9 mm, skończy się to fiaskiem. Złączka po prostu nie będzie pasować. Zawsze pamiętaj, że "3/4 cala" to DN20, a rzeczywista średnica zewnętrzna rury stalowej to 26,9 mm. Złączki do rur stalowych 3/4 cala są projektowane właśnie pod ten wymiar zewnętrzny.
Niewłaściwy dobór złączek: Poza samą średnicą, niezwykle ważne jest dopasowanie rodzaju gwintu (np. calowy, metryczny, stożkowy) oraz materiału złączki do rury. Użycie niewłaściwego gwintu lub materiału, który nie jest kompatybilny z rurą (np. złączki mosiężnej do rury miedzianej, która wymaga lutowania, a nie gwintowania), może prowadzić do nieszczelności, korozji lub uszkodzenia całej instalacji. Zawsze upewnij się, że złączka jest przeznaczona do konkretnego typu rury i medium, które będzie przez nią przepływać.
