Przygotowanie do budowy domu to proces pełen wyzwań, a jednym z kluczowych etapów jest geodezyjne wytyczenie budynku. Ten artykuł to Twój praktyczny przewodnik, który pomoże Ci sprawnie przygotować się do wizyty geodety, dostarczając kompletnej listy niezbędnych dokumentów i informacji. Dzięki temu unikniesz niepotrzebnych opóźnień i dodatkowych kosztów na wczesnym etapie realizacji Twojej inwestycji.
Przygotuj komplet dokumentów i informacji klucz do sprawnego tyczenia budynku przez geodetę
- Kompletny projekt budowlany (zagospodarowanie działki, rzuty fundamentów i parteru) jest absolutnie niezbędny dla geodety.
- Ostateczne pozwolenie na budowę lub skuteczne zgłoszenie oraz dziennik budowy to formalne podstawy do rozpoczęcia prac geodezyjnych.
- Kluczowe jest precyzyjne uzgodnienie z kierownikiem budowy, co dokładnie ma zostać wytyczone (np. osie, obrys zewnętrzny).
- Działka musi mieć widoczne punkty graniczne, a inwestor powinien poinformować geodetę o wszelkich przeszkodach terenowych.
- Geodeta wyznacza osie konstrukcyjne, narożniki i punkt "zero" budynku, a efektem jego pracy jest wpis w dzienniku i szkic tyczenia.
Dlaczego precyzyjne przygotowanie do wizyty geodety oszczędzi Ci czasu i pieniędzy?
Jako doświadczony praktyk, zawsze podkreślam, że dokładne przygotowanie dokumentów i informacji dla geodety to nie tylko formalność, ale przede wszystkim inwestycja w płynność i efektywność budowy. Pozwala to uniknąć kosztownych opóźnień w harmonogramie prac, a co za tym idzie, dodatkowych wydatków związanych z ponownymi wizytami geodety czy koniecznością korygowania błędów wynikających z niedostatecznych danych. Pamiętajmy, że obowiązek geodezyjnego wytyczenia obiektu w terenie wynika wprost z art. 43 Prawa budowlanego, co czyni ten etap fundamentalnym i prawnie wymaganym.Kompletowanie niezbędnych dokumentów Twoja praca domowa
Zanim geodeta pojawi się na Twojej działce, musisz wykonać swoją "pracę domową" i zgromadzić odpowiednie dokumenty. To absolutna podstawa, bez której prawidłowe i zgodne z prawem wykonanie tyczenia jest po prostu niemożliwe. Traktuj to jako checklistę, która zapewni Ci spokój ducha i pewność, że wszystko masz pod kontrolą.Projekt budowlany podstawa pracy geodety
Projekt budowlany to dla geodety absolutna biblia. To z niego czerpie on wszystkie kluczowe dane, które pozwalają mu przenieść wizję architekta z papieru na rzeczywisty grunt. Bez tego dokumentu, precyzyjne wytyczenie budynku jest niemożliwe. Oto najważniejsze części projektu, które geodeta będzie analizował:- Projekt zagospodarowania działki lub terenu: Ten element jest kluczowy, ponieważ precyzyjnie pokazuje usytuowanie budynku na działce, jego odległości od granic, innych obiektów oraz istniejącego uzbrojenia terenu. Geodeta wykorzystuje go do zorientowania budynku w przestrzeni.
- Rzut fundamentów: Niezbędny do wytyczenia obrysu i osi fundamentów. Dzięki niemu geodeta wie, gdzie dokładnie mają znaleźć się ściany fundamentowe i jakiej mają być grubości.
- Rzut parteru: Umożliwia precyzyjne odniesienie osi konstrukcyjnych ścian. Jest to ważne dla dalszych etapów budowy, aby wszystkie elementy konstrukcyjne były zgodne z projektem.
Ostateczne pozwolenie na budowę zielone światło do działania
Ostateczna decyzja o pozwoleniu na budowę lub dokument potwierdzający skuteczne zgłoszenie budowy to nic innego jak formalne "zielone światło" do rozpoczęcia prac. Bez tego dokumentu geodeta nie może formalnie przystąpić do tyczenia, ponieważ nie ma prawnej podstawy do rozpoczęcia prac budowlanych. To dla niego sygnał, że wszystkie formalności zostały dopełnione i można działać.Dziennik budowy dlaczego musisz go mieć przed pierwszą kreską na ziemi?
Dziennik budowy to oficjalny dokument, który towarzyszy całej inwestycji. Po wykonaniu tyczenia, geodeta dokonuje w nim oficjalnego wpisu, potwierdzając zgodność wykonanych pomiarów z projektem. Ten wpis jest absolutnym warunkiem kontynuacji prac budowlanych. Bez niego, nie możesz przejść do kolejnych etapów, takich jak wykopy pod fundamenty. Upewnij się, że dziennik jest dostępny na działce podczas wizyty geodety.Kluczowe ustalenia i przygotowanie działki
Oprócz skompletowania dokumentów, równie ważna jest komunikacja i odpowiednie przygotowanie terenu. Nawet najlepszy projekt nie pomoże, jeśli na działce panuje chaos lub brakuje kluczowych informacji. To właśnie te elementy często decydują o tym, czy tyczenie przebiegnie sprawnie, czy też będzie źródłem frustracji i opóźnień.Dlaczego rozmowa z kierownikiem budowy jest ważniejsza, niż myślisz?
Z mojego doświadczenia wynika, że wcześniejsza, precyzyjna rozmowa z kierownikiem budowy jest absolutnie kluczowa. To on, jako osoba odpowiedzialna za prawidłową realizację projektu, powinien precyzyjnie określić, co dokładnie ma zostać wytyczone. Dzięki temu unikniecie błędów i nieporozumień z ekipą budowlaną, a geodeta będzie wiedział, na czym się skupić, aby jego praca była maksymalnie użyteczna dla wykonawców.Osie czy obrys budynku? Ustal, co dokładnie geodeta ma wyznaczyć
W ramach uzgodnień z kierownikiem budowy musisz precyzyjnie ustalić, jaki zakres prac ma wykonać geodeta. Czy ma wyznaczyć osie konstrukcyjne budynku, zewnętrzny obrys ścian (a jeśli tak, to czy z uwzględnieniem grubości ocieplenia, czy bez), czy może wystarczy samo wyznaczenie narożników? Ta decyzja ma bezpośredni wpływ na pracę ekipy wykonawczej i precyzję budowy. Precyzja w tym zakresie to podstawa, aby uniknąć późniejszych poprawek.Jak przygotować samą działkę na przyjazd geodety?
Odpowiednie przygotowanie działki to kolejny element, który znacząco ułatwi pracę geodecie i przyspieszy cały proces tyczenia. Pomyśl o tym jak o przygotowaniu "placu boju" im lepiej przygotowany, tym sprawniej przebiegnie "bitwa".Czy granice Twojej działki są widoczne i bezsporne?
Koniecznie upewnij się, że punkty graniczne Twojej działki są ustalone i wyraźnie widoczne w terenie. Jeśli ich brakuje lub są niejasne, geodeta może najpierw musieć wykonać wznowienie granic, co wiąże się z dodatkowym czasem i, niestety, dodatkowymi kosztami. Widoczne granice to podstawa do prawidłowego usytuowania budynku.Poinformuj o ukrytych "niespodziankach" starych fundamentach i instalacjach
Nie zapomnij poinformować geodety o wszelkich potencjalnych przeszkodach terenowych, które mogą znajdować się na działce. Mam tu na myśli stare fundamenty po poprzednich budynkach, duże drzewa, które mają pozostać, czy elementy uzbrojenia terenu, takie jak studzienki kanalizacyjne, rury wodociągowe czy kable elektryczne. Te informacje są niezwykle cenne, ponieważ pomagają w precyzyjnym tyczeniu i pozwalają uniknąć przypadkowego uszkodzenia istniejącej infrastruktury.Jak wygląda tyczenie budynku w praktyce? Etapy pracy geodety
Od biurka do wbicia pierwszej palika co robi geodeta przed wizytą?
Tyczenie budynku to nic innego jak fizyczne przeniesienie wszystkich danych z projektu budowlanego na grunt w rzeczywistości. Zanim geodeta w ogóle pojawi się na Twojej działce, czeka go spora praca "biurkowa". Analizuje on dostarczoną dokumentację, przelicza współrzędne, planuje strategię pomiarów i przygotowuje niezbędny sprzęt. To etap, na którym precyzja jest kluczowa, aby późniejsze prace w terenie przebiegły szybko i bezbłędnie.Co oznaczają tajemnicze paliki i ławy ciesielskie?

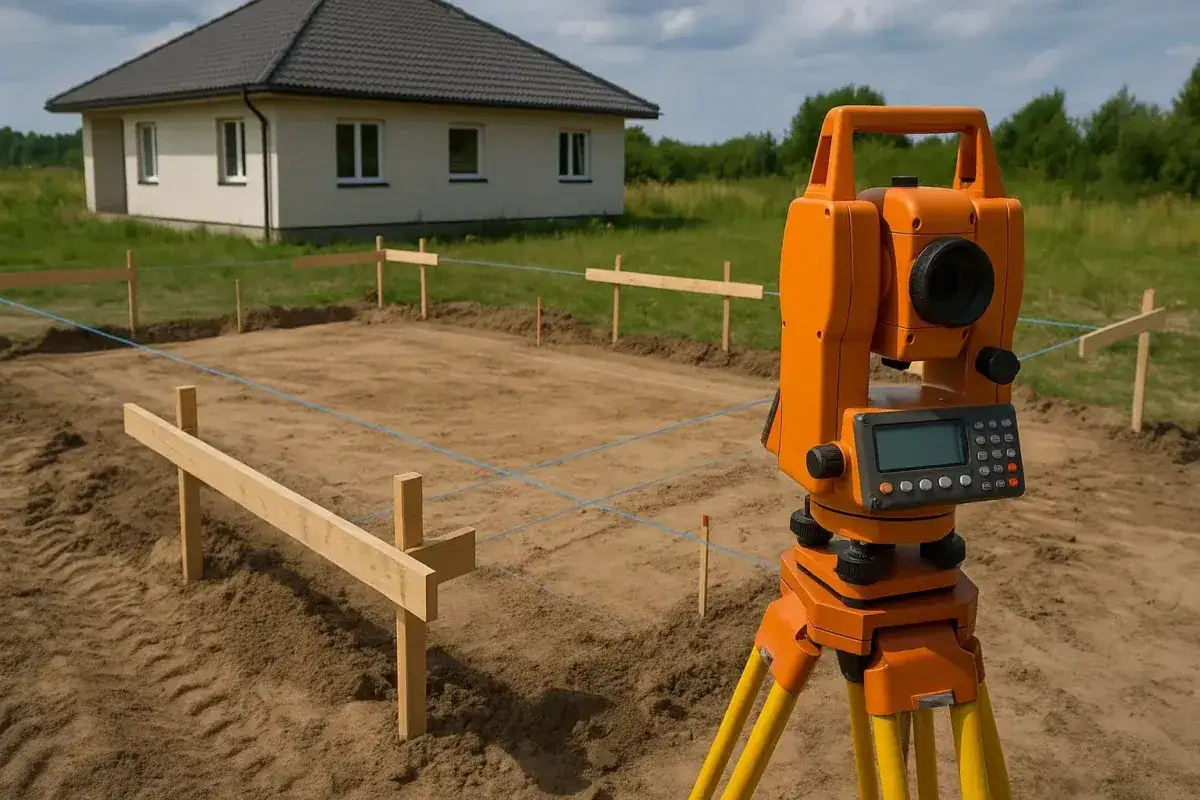

W terenie geodeta wyznacza kilka kluczowych elementów. Przede wszystkim są to główne osie konstrukcyjne budynku, a także punkty charakterystyczne, takie jak narożniki czy załamania ścian. Do ich oznaczenia używa się zazwyczaj drewnianych palików. Co więcej, geodeta często wyznacza tzw. ławy ciesielskie (nazywane też ławami drutowymi). Są to drewniane konstrukcje, stawiane poza obrysem przyszłego wykopu. Ich zadaniem jest utrwalenie osi budynku w taki sposób, aby po rozpoczęciu prac ziemnych i wykonaniu wykopu, ekipa budowlana mogła bez problemu odtworzyć osie i kontynuować prace z zachowaniem precyzji.Ustalanie reperu wysokościowego punktu odniesienia dla całej budowy
Jednym z najważniejszych zadań geodety jest ustalenie tzw. reperu wysokościowego. To nic innego jak kluczowy punkt odniesienia dla wszystkich poziomów w budynku, zazwyczaj oznaczający poziom "zero" posadzki parteru. Reper wysokościowy jest niezwykle istotny, ponieważ wszystkie dalsze pomiary wysokościowe (np. głębokość fundamentów, wysokość ścian, poziom stropów) będą do niego odnoszone. Poprawne wyznaczenie reperu to gwarancja, że unikniesz kosztownych błędów wysokościowych na całej budowie.Co otrzymasz od geodety po zakończeniu tyczenia? Ważne dokumenty
Szkic tyczenia Twoje potwierdzenie na papierze
Po zakończeniu prac w terenie, inwestor (lub kierownik budowy) otrzymuje od geodety szkic z tyczenia. Jest to dokument techniczny, który obrazuje, co i w jaki sposób zostało wytyczone w terenie. Zawiera on zazwyczaj informacje o położeniu osi, narożników, reperu wysokościowego oraz odległości od granic działki. Szkic ten służy jako oficjalne potwierdzenie wykonanych pomiarów i jest ważnym elementem dokumentacji budowlanej.Wpis do dziennika budowy formalność, która otwiera drogę do dalszych prac
Jak już wspomniałem, wpis w dzienniku budowy to absolutna podstawa. Geodeta dokonuje w nim adnotacji o wykonaniu tyczenia obiektu zgodnie z projektem. Ten wpis jest formalnym warunkiem umożliwiającym kontynuację dalszych prac budowlanych, takich jak wykopy pod fundamenty. Bez niego, kierownik budowy nie może formalnie zezwolić na rozpoczęcie kolejnych etapów.Najczęstsze błędy i pytania dotyczące tyczenia jak ich uniknąć?
"Zapomniałem dziennika budowy" co w takiej sytuacji?
To niestety częsty błąd, który może generować niepotrzebne koszty i opóźnienia. Jeśli podczas wizyty geodety dziennik budowy nie będzie dostępny na działce, geodeta nie będzie mógł dokonać w nim wymaganego wpisu. Oznacza to, że formalnie tyczenie nie zostanie zakończone, a Ty będziesz musiał umówić kolejną wizytę geodety, co wiąże się z dodatkowymi opłatami i przesunięciem harmonogramu prac. Zawsze upewnij się, że dziennik budowy jest na miejscu.Brak uzgodnień z wykonawcą dlaczego to prosta droga do kosztownych pomyłek?
Brak precyzyjnych uzgodnień z kierownikiem budowy lub wykonawcą co do zakresu tyczenia (np. czy wyznaczamy osie, czy zewnętrzny obrys z ociepleniem) to prosta droga do kosztownych pomyłek. Wykonawca może zacząć prace w oparciu o inne założenia, co w konsekwencji może prowadzić do konieczności poprawek, a nawet ponownego tyczenia. Pamiętaj, że komunikacja to podstawa sukcesu na budowie.Przeczytaj również: Geodeta: Co robi i dlaczego jest kluczowy dla Twojej inwestycji?
