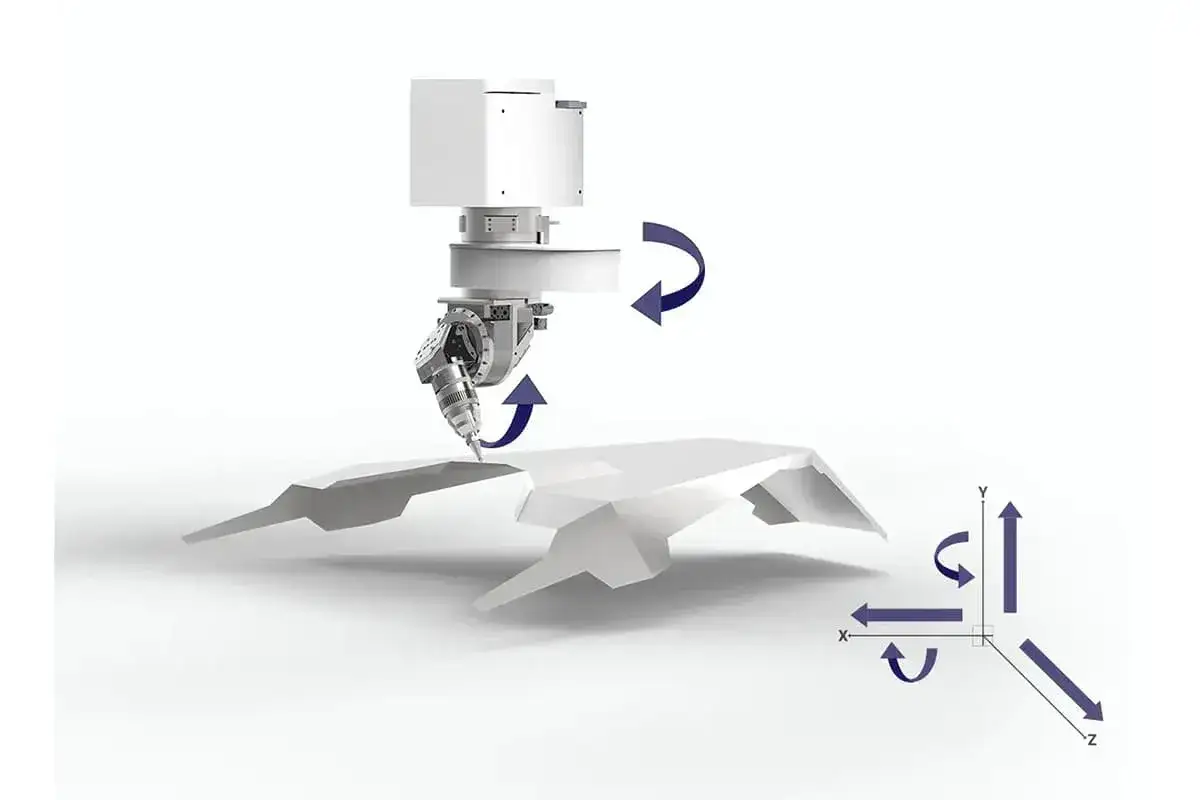

Mechanizm osi Z: Precyzja w 3D/CNC. Budowa, wybór, naprawa

Mechanizm osi Z to absolutny fundament, jeśli mówimy o precyzji i jakości w świecie druku 3D oraz obróbki CNC. Od jego niezawodności zależy, czy nasze projekty będą idealnie odwzorowane, czy też napotkamy frustrujące błędy. Ten artykuł to kompleksowy przewodnik, który pomoże Ci zrozumieć działanie osi Z, wybrać odpowiednie komponenty i skutecznie rozwiązać najczęstsze problemy.

Dlaczego mechanizm osi Z jest sercem Twojej maszyny

W mojej ocenie, mechanizm osi Z to jeden z najbardziej krytycznych elementów każdej maszyny sterowanej numerycznie, niezależnie od tego, czy mówimy o drukarce 3D, czy frezarce CNC. To właśnie on odpowiada za ruch wertykalny, czyli precyzyjne pozycjonowanie narzędzia lub głowicy w górę i w dół. W druku 3D jego precyzja decyduje o stałości wysokości warstwy, co bezpośrednio przekłada się na gładkość powierzchni i dokładność wymiarową wydruku. We frezowaniu CNC od sztywności i dokładności osi Z zależy głębokość obróbki, a co za tym idzie jakość wykończenia i brak drgań narzędzia. Właśnie dlatego zawsze powtarzam, że na tym elemencie po prostu nie warto oszczędzać. Każdy kompromis w tym miejscu prędzej czy później odbije się na jakości Twojej pracy.

Gdzie spotkasz mechanizmy osi Z?

Mechanizmy osi Z są wszechobecne w technologiach cyfrowej produkcji i prototypowania. Spotkasz je w wielu miejscach:

• Drukarki 3D: Od amatorskich konstrukcji FDM po profesjonalne maszyny żywiczne, oś Z jest kluczowa dla budowania warstwa po warstwie.
• Frezarki CNC: Niezbędne do precyzyjnego ustawiania głębokości skrawania narzędzia.
• Grawerki laserowe: Umożliwiają regulację ostrości lasera na różnych wysokościach materiału.
• Plotery: W niektórych typach ploterów, zwłaszcza tych do cięcia grubych materiałów, oś Z kontroluje nacisk narzędzia.
• Automatyka przemysłowa: W robotach montażowych, systemach pozycjonujących czy maszynach pakujących.

Kluczowe parametry, które musisz zrozumieć

Z mojego doświadczenia wynika, że zrozumienie trzech kluczowych parametrów jest absolutnie niezbędne do prawidłowego doboru i eksploatacji mechanizmu osi Z. Pierwszy to sztywność, która określa odporność konstrukcji na odkształcenia pod wpływem obciążeń. W maszynach CNC, gdzie występują duże siły skrawania, wysoka sztywność osi Z jest krytyczna, aby uniknąć wibracji i niedokładności. Drugi to precyzja, czyli zdolność mechanizmu do osiągnięcia dokładnie zamierzonej pozycji. Mierzy się ją w mikronach i jest kluczowa dla dokładności wymiarowej wydruków czy obrabianych detali. Ostatni, ale równie ważny, to powtarzalność, która mówi nam, jak konsekwentnie mechanizm może wracać do tej samej pozycji po wielokrotnym ruchu. Wysoka powtarzalność jest gwarancją, że każda kolejna warstwa lub przejście narzędzia będzie identyczne z poprzednim, co jest fundamentem jakości.

Anatomia idealnej osi Z, czyli kluczowe komponenty i ich rola

Aby zbudować lub ulepszyć mechanizm osi Z, musimy przyjrzeć się jego sercu czyli kluczowym elementom. W tej sekcji omówimy napęd, prowadnice, silnik oraz te drobne, ale niezwykle istotne akcesoria, które często decydują o sukcesie całego przedsięwzięcia.

Śruba trapezowa czy kulowa? Porównanie, które rozwieje wątpliwości

Wybór odpowiedniego napędu to jedna z najważniejszych decyzji, jaką musisz podjąć. Oto porównanie dwóch najpopularniejszych rozwiązań:

Podsumowując, jeśli budujesz drukarkę 3D lub amatorską frezarkę, śruba trapezowa będzie dobrym i ekonomicznym wyborem. Jeśli jednak zależy Ci na najwyższej precyzji, szybkości i trwałości w profesjonalnej maszynie CNC, śruba kulowa to inwestycja, która się opłaci.

Wałki liniowe kontra prowadnice profilowe kiedy warto dopłacić?

System prowadzenia ruchu liniowego to kolejny element, który ma ogromny wpływ na sztywność i precyzję osi Z.

Wałki liniowe (np. gładkie, chromowane wałki fi 8mm, 10mm z łożyskami liniowymi typu LM8UU) to rozwiązanie ekonomiczne i szeroko stosowane w drukarkach 3D oraz lżejszych maszynach hobbystycznych. Są stosunkowo łatwe w montażu i oferują wystarczającą precyzję dla wielu zastosowań. Pamiętaj jednak, że ich sztywność jest ograniczona, a pod dużym obciążeniem mogą się uginać, co prowadzi do utraty precyzji.

Z kolei prowadnice profilowe (takie jak popularne Hiwin czy TBI Motion) to standard w profesjonalnych maszynach CNC. Charakteryzują się nieporównywalnie wyższą sztywnością, nośnością i precyzją. Dzięki precyzyjnemu szlifowaniu i zastosowaniu wózków z kulkami lub rolkami, eliminują luzy i zapewniają płynny, stabilny ruch nawet pod bardzo dużym obciążeniem. To rozwiązanie droższe, ale jeśli budujesz maszynę do obróbki twardych materiałów, dopłacenie do prowadnic profilowych jest absolutnie konieczne.

Jak dobrać silnik krokowy do wagi osi

Wybór odpowiedniego silnika krokowego to klucz do dynamicznej i niezawodnej pracy osi Z. W drukarkach 3D najczęściej spotykamy silniki NEMA 17, które są wystarczające do podnoszenia lekkiego ekstrudera. W przypadku większych i cięższych maszyn CNC, gdzie oś Z musi podnieść ciężkie wrzeciono i radzić sobie z siłami skrawania, standardem stają się silniki NEMA 23. Najważniejszym parametrem, na który musisz zwrócić uwagę, jest moment trzymający (holding torque). Musi być on wystarczający, aby nie tylko podnieść całą masę osi Z z zamontowanym narzędziem, ale także utrzymać ją stabilnie w pozycji, bez ryzyka opadania czy gubienia kroków podczas pracy. Zawsze zalecam lekkie przewymiarowanie silnika, aby mieć zapas mocy i uniknąć problemów z przegrzewaniem.

Drobne detale o wielkim znaczeniu

Często to właśnie te "drobne" elementy decydują o finalnej precyzji i kulturze pracy mechanizmu osi Z. Nie lekceważ ich:

• Sprzęgła elastyczne: Służą do połączenia wału silnika ze śrubą napędową. Ich głównym zadaniem jest kompensacja niewielkich niewspółosiowości pomiędzy silnikiem a śrubą. Dzięki temu minimalizują naprężenia, które mogłyby prowadzić do drgań, zwiększonego zużycia i problemów z precyzją, takich jak "Z-wobble".
• Nakrętki kasujące luz (anti-backlash): W przypadku śrub trapezowych, nakrętki te są absolutnie kluczowe. Składają się z dwóch części, które są sprężynowane względem siebie, eliminując luz osiowy. To znacząco poprawia precyzję pozycjonowania i powtarzalność, co jest szczególnie ważne w maszynach CNC. Najczęściej spotyka się je wykonane z mosiądzu lub tworzyw inżynierskich, takich jak POM (Delrin), które charakteryzują się niskim tarciem i dobrą odpornością na zużycie.

Jak zaprojektować i zbudować własny mechanizm osi Z

Samodzielna budowa mechanizmu osi Z to satysfakcjonujące wyzwanie, ale wymaga staranności. Pamiętaj, że nawet najlepsze komponenty nie zapewnią oczekiwanych rezultatów, jeśli montaż zostanie przeprowadzony niedbale. Prawidłowy dobór materiałów i precyzyjny montaż są równie ważne, co jakość samych części.

Jedna czy dwie śruby napędowe w drukarce 3D?

W świecie drukarek 3D, zwłaszcza tych typu CoreXY czy Prusa-style, często pojawia się pytanie o liczbę śrub napędowych w osi Z. Coraz popularniejsze staje się rozwiązanie z podwójną osią Z, czyli dwiema śrubami i dwoma silnikami, synchronizowanymi elektronicznie. Oto zalety i wady tego rozwiązania:

• Zalety:
  • Większa stabilność: Portal osi X jest podparty z obu stron, co minimalizuje jego uginanie się i drgania.
  • Równoległość osi X do stołu: Znacznie łatwiej jest utrzymać idealną równoległość osi X do stołu roboczego, co jest kluczowe dla jakości pierwszej warstwy.
  • Eliminacja "opadania" jednej strony: W przypadku jednej śruby, portal X może się lekko opadać z jednej strony, co prowadzi do problemów z poziomowaniem. Dwie śruby eliminują ten problem.
• Wady:
  • Konieczność synchronizacji silników: Wymaga to odpowiedniego sterownika (np. płyty głównej z dwoma wyjściami na oś Z lub zastosowania rozdzielacza sygnału) i prawidłowej konfiguracji oprogramowania.
  • Większy koszt i złożoność: Dwa silniki, dwie śruby, dwa sprzęgła to dodatkowe koszty i więcej elementów do montażu.
  • Potencjalne problemy z niewspółosiowością: Jeśli śruby nie są idealnie równoległe, mogą generować dodatkowe naprężenia i problemy.

Montaż bez błędów, czyli jak uniknąć naprężeń

Prawidłowy montaż jest kluczowy dla długiej i bezproblemowej pracy osi Z. Oto najważniejsze zasady, których zawsze przestrzegam:

1. Zapewnij idealną współosiowość: Śruba napędowa musi być idealnie osiowa względem silnika i nakrętki. Użyj precyzyjnych uchwytów i sprzęgieł, które kompensują drobne błędy, ale nie polegaj na nich jako na rozwiązaniu dla dużych niewspółosiowości.
2. Równoległość prowadnic: Prowadnice liniowe muszą być zamontowane idealnie równolegle do siebie oraz prostopadle do płaszczyzny ruchu. Niewspółosiowość prowadzi do zwiększonych oporów, szybkiego zużycia łożysk i utraty precyzji.
3. Unikaj naprężeń: Nie dokręcaj śrub montażowych na siłę, jeśli elementy nie pasują idealnie. Naprężenia w konstrukcji spowodują zginanie się wałków, blokowanie łożysk i ogólne pogorszenie pracy. W razie potrzeby, delikatnie dopasuj elementy lub użyj podkładek.
4. Sprawdź pionowość: Upewnij się, że cała oś Z jest zamontowana idealnie pionowo względem stołu roboczego. Użyj poziomicy i kątownika.
5. Luz na nakrętce: W przypadku śrub trapezowych, upewnij się, że nakrętka ma minimalny luz, ale nie jest zablokowana. Nakrętki kasujące luz powinny być zamontowane zgodnie z instrukcją producenta.

"W budowie frezarki CNC, 90% problemów z precyzją obróbki bierze się ze zbyt małej sztywności konstrukcji, a oś Z jest jej najsłabszym ogniwem. Każdy kompromis w tym miejscu zemści się podczas frezowania twardszych materiałów."

Prosta konserwacja, która przedłuży życie Twojej maszyny

Regularna i prawidłowa konserwacja to podstawa, aby mechanizm osi Z służył Ci przez lata. To naprawdę proste:

• Smarowanie śrub napędowych: Śruby trapezowe wymagają regularnego smarowania, najlepiej smarem litowym lub specjalnym smarem do śrub pociągowych. Częstotliwość zależy od intensywności pracy, ale raz na miesiąc przy umiarkowanym użytkowaniu to dobre minimum. Śruby kulowe często są fabrycznie nasmarowane i wymagają rzadszego uzupełniania smaru, ale zawsze warto sprawdzić zalecenia producenta.
• Czyszczenie i smarowanie prowadnic: Wałki liniowe i prowadnice profilowe również potrzebują smarowania. Użyj czystej szmatki do usunięcia kurzu i resztek materiału, a następnie nałóż cienką warstwę smaru (np. smaru do łożysk liniowych lub oleju maszynowego). Regularne czyszczenie zapobiega zatarciom i zapewnia płynny ruch.
• Kontrola luzów: Okresowo sprawdzaj, czy nie pojawiły się luzy na nakrętkach, łożyskach czy mocowaniach. W razie potrzeby dokręć śruby lub wymień zużyte elementy.
• Sprawdzenie sprzęgieł: Upewnij się, że sprzęgła nie są uszkodzone i prawidłowo łączą silnik ze śrubą.

Najczęstsze problemy z osią Z i sposoby na ich rozwiązanie

Nawet najlepiej zaprojektowany i zbudowany mechanizm osi Z może napotkać problemy. W tej sekcji znajdziesz diagnozę i gotowe rozwiązania czterech najczęściej spotykanych bolączek, które sam wielokrotnie rozwiązywałem w swojej praktyce.

Jak wyeliminować falowanie na wydrukach, czyli Z-wobble

Objaw: Na bocznych ściankach wydruków 3D pojawiają się regularne, poziome falowania lub wzory, które nie powinny tam być. Wygląda to, jakby warstwy były nierówno ułożone.

Możliwe przyczyny: Najczęstszą przyczyną jest krzywa śruba trapezowa, która podczas obrotu powoduje niewielkie przesunięcia portalu osi X na boki. Inne przyczyny to niewspółosiowość śruby z silnikiem lub prowadnicami, zbyt ciasne sprzęgło, które przenosi błędy śruby na portal, lub luzy na nakrętce.

Rozwiązanie:

• Sprawdź, czy śruba nie jest krzywa, to najprostsza diagnostyka.
• Upewnij się, że sprzęgło jest elastyczne i nie przenosi bicia śruby na portal osi X. Czasem wystarczy poluzować śruby mocujące sprzęgło.
• Zamontuj nakrętkę kasującą luz (anti-backlash) na śrubie trapezowej.
• Sprawdź, czy prowadnice liniowe są idealnie równoległe i nie ma na nich oporów.
• W skrajnych przypadkach rozważ wymianę śruby na nową, o lepszej jakości.

Co robić, gdy silnik gubi kroki

Objaw: Oś Z nie przesuwa się na zadaną odległość, a wręcz cofa się lub zatrzymuje w trakcie ruchu. W efekcie wydruki są niższe niż powinny, a w maszynach CNC narzędzie nie zagłębia się na odpowiednią głębokość.

Możliwe przyczyny:

• Zbyt duży opór mechaniczny: Prowadnice lub śruba są zabrudzone, źle nasmarowane, krzywe lub zbyt ciasno zamontowane, co generuje opór przekraczający możliwości silnika.
• Za niski prąd na sterowniku silnika (driverze): Silnik nie otrzymuje wystarczającej mocy, aby pokonać opory.
• Przegrzewanie się sterownika silnika: Driver przegrzewa się i obniża prąd, co prowadzi do utraty momentu obrotowego.
• Zbyt szybkie ruchy: Ustawiona prędkość ruchu osi Z jest zbyt wysoka dla danego silnika i obciążenia.

Rozwiązanie:

• Dokładnie wyczyść i nasmaruj wszystkie elementy ruchome (śruby, prowadnice). Sprawdź, czy nie ma mechanicznych blokad.
• Zwiększ prąd na sterowniku silnika (ustawiając potencjometr lub w oprogramowaniu), ale ostrożnie, aby nie przegrzać silnika.
• Zapewnij odpowiednie chłodzenie drivera zamontuj radiator lub wentylator.
• Zmniejsz maksymalną prędkość (velocity) i przyspieszenie (acceleration) osi Z w ustawieniach firmware drukarki lub programu sterującego CNC.

Opadająca oś Z po wyłączeniu zasilania

Objaw: Po wyłączeniu zasilania maszyny CNC, ciężkie wrzeciono zamontowane na osi Z samoczynnie opada w dół, co może być niebezpieczne lub uszkodzić obrabiany materiał.

Możliwe przyczyny: Ten problem wynika z braku samohamowności śruby pociągowej (szczególnie w przypadku śrub kulowych lub trapezowych o dużym skoku) oraz wagi wrzeciona, która przewyższa siłę tarcia w napędzie.

Rozwiązanie:

• Zastosowanie śruby o mniejszym skoku: W przypadku śrub trapezowych, mniejszy skok zwiększa samohamowność.
• Silnik krokowy z hamulcem: To najskuteczniejsze rozwiązanie. Silniki te posiadają wbudowany elektromagnetyczny hamulec, który blokuje wał po zaniku zasilania.
• Przekładnia ślimakowa: Jeśli konstrukcja na to pozwala, zastosowanie przekładni ślimakowej (lub ślimakowo-zębatej) zapewnia naturalną samohamowność i uniemożliwia opadanie osi.
• Sprężyna gazowa: W niektórych konstrukcjach można zastosować sprężynę gazową (amortyzator gazowy) jako przeciwwagę, która odciąża silnik i utrzymuje oś w górze.

Gotowy moduł czy budowa od zera? Co wybrać dla siebie

Decyzja o tym, czy kupić gotowy moduł osi Z, czy zbudować go od podstaw, zależy od wielu czynników. Poniższa tabela pomoże Ci podjąć świadomą decyzję, bazując na moich doświadczeniach.
