Wymiarowanie rynien i rur spustowych to jeden z kluczowych etapów budowy lub remontu dachu. Niewłaściwy dobór może prowadzić do poważnych problemów z zawilgoceniem i uszkodzeniem konstrukcji domu. Ten praktyczny poradnik krok po kroku pokaże Ci, jak samodzielnie i prawidłowo zwymiarować system orynnowania, bazując na kluczowym wskaźniku, jakim jest Efektywna Powierzchnia Dachu (EPD), co pozwoli Ci uniknąć kosztownych błędów.
Obliczenie EPD to klucz do dobrania rynien poznaj prosty wzór i zasady doboru
- Podstawą doboru rozmiaru rynny nie jest powierzchnia dachu, a Efektywna Powierzchnia Dachu (EPD), która uwzględnia jego nachylenie.
- EPD obliczysz ze wzoru: EPD (m²) = (B + C/2) x L, gdzie L to długość dachu, B to odległość od narożnika do kalenicy w poziomie, a C to wysokość dachu.
- Dla dachu o EPD do 100-140 m² najczęściej stosuje się rynny o średnicy 125-150 mm i rury spustowe 90-110 mm.
- Zawsze weryfikuj ostateczny dobór z tabelami wydajności dostarczonymi przez producenta wybranego systemu rynnowego.
Dlaczego precyzyjny wymiar rynny chroni twój dom przed zniszczeniem?
Jako ekspert z branży budowlanej, wielokrotnie widziałem, jak z pozoru drobne zaniedbania w doborze orynnowania prowadziły do poważnych konsekwencji. Montaż zbyt małych rynien lub niewystarczającej liczby rur spustowych to prosta droga do problemów. Podczas intensywnych opadów woda nie jest w stanie być skutecznie odprowadzana, co skutkuje jej przelewaniem się poza system. Konsekwencje są niestety bardzo kosztowne i nieprzyjemne:
- Zawilgocenie i niszczenie elewacji: Przelewająca się woda bezpośrednio uderza w ściany budynku, prowadząc do ich trwałego zawilgocenia. To idealne warunki dla rozwoju pleśni i grzybów, a także przyspieszonej degradacji tynku i materiałów izolacyjnych.
- Podmywanie fundamentów budynku: Woda spływająca bezpośrednio pod ściany, zamiast być odprowadzana do kanalizacji deszczowej czy rozsączana, może podmywać fundamenty. Długotrwałe działanie wody osłabia konstrukcję, prowadząc do pęknięć i osiadania budynku.
- Uszkodzenia tarasów i ścieżek: Nadmierna ilość wody spadająca z dachu może niszczyć nawierzchnie wokół domu, takie jak kostka brukowa na podjazdach czy płytki na tarasach, prowadząc do ich erozji i konieczności kosztownych napraw.
- Zalewanie piwnic i garaży: W skrajnych przypadkach, gdy system odwodnienia jest całkowicie niewydolny, woda może gromadzić się wokół budynku i przenikać do niżej położonych pomieszczeń, powodując zalania i ogromne straty.
Dlatego właśnie tak ważne jest, aby podejść do wymiarowania rynien z należytą starannością. To inwestycja, która procentuje przez lata, chroniąc Twój dom przed kosztownymi uszkodzeniami.
Klucz do sukcesu, czyli jak obliczyć efektywną powierzchnię dachu (EPD)
Wielu ludzi popełnia błąd, próbując dobrać rynny na podstawie "płaskiej" powierzchni dachu. To jednak nie wystarczy! Kluczem do prawidłowego doboru jest zrozumienie i obliczenie Efektywnej Powierzchni Dachu (EPD). EPD to wskaźnik, który uwzględnia nie tylko powierzchnię, ale także kąt nachylenia dachu. Im bardziej stromy dach, tym szybciej woda spływa i tym większa jej ilość musi zostać odprowadzona w jednostce czasu. EPD precyzyjniej odzwierciedla rzeczywiste obciążenie systemu rynnowego wodą opadową.
Do obliczenia EPD stosuje się ustandaryzowany wzór, który jest powszechnie akceptowany w branży:
EPD (w m²) = (B + C/2) x L
Pamiętaj, aby obliczeń dokonywać dla każdej połaci dachu osobno. To pozwoli Ci przypisać uzyskaną wartość do konkretnej rury spustowej, która będzie odwadniać daną część dachu.
Krok po kroku: Mierzymy dach pod obliczenia EPD
Aby prawidłowo zastosować wzór na EPD, musisz dokładnie zmierzyć trzy kluczowe parametry dachu. Poniżej wyjaśniam, jak to zrobić:
- L Długość dachu w metrach: To nic innego jak długość okapu, czyli krawędzi dachu, wzdłuż której ma być zamontowana rynna. Mierzymy ją w poziomie, od jednego narożnika do drugiego. Jeśli dach ma skomplikowany kształt, mierzysz długość każdej prostej sekcji okapu, do której będzie przypisana rynna.
- B Odległość w poziomie od narożnika do kalenicy w metrach: Wyobraź sobie linię biegnącą poziomo od okapu (gdzie zaczyna się dach) do punktu pod kalenicą (najwyższa krawędź dachu). To jest właśnie odległość B. Możesz ją zmierzyć, stojąc na ziemi i używając długiej miarki lub lasera, mierząc od ściany budynku do rzutu kalenicy na ziemię, a następnie odejmując szerokość okapu.
- C Wysokość dachu w metrach: Jest to pionowa odległość od kalenicy do okapu. Najłatwiej zmierzyć ją, wykorzystując poziomą miarkę i pion, lub po prostu odczytując z projektu budowlanego, jeśli masz do niego dostęp. Jeśli nie, potrzebna będzie długa miarka i pomoc drugiej osoby lub bezpieczne wejście na dach.
Praktyczny przykład obliczeń EPD
Aby lepiej zrozumieć, jak działa wzór, przeanalizujmy prosty przykład. Załóżmy, że mamy do czynienia z dachem jednospadowym o następujących wymiarach:
- Długość dachu (L) = 12 m
- Odległość w poziomie od narożnika do kalenicy (B) = 6 m
- Wysokość dachu (C) = 2,5 m
Teraz podstawmy te wartości do wzoru EPD (w m²) = (B + C/2) x L:
- Najpierw obliczamy C/2: 2,5 m / 2 = 1,25 m
- Następnie dodajemy B: 6 m + 1,25 m = 7,25 m
- Na koniec mnożymy przez L: 7,25 m x 12 m = 87 m²
Dla tego konkretnego dachu Efektywna Powierzchnia Dachu (EPD) wynosi 87 m². To właśnie ta wartość będzie dla nas punktem wyjścia do doboru odpowiedniej średnicy rynien i rur spustowych.
Jak dobrać rozmiar rynny i rury spustowej do wyniku EPD?
Gdy już obliczysz EPD dla każdej połaci dachu, możesz przystąpić do doboru odpowiednich średnic rynien i rur spustowych. Producenci systemów rynnowych dostarczają szczegółowe tabele wydajności, ale poniżej przedstawiam uśrednione, typowe zakresy, które pomogą Ci zorientować się w temacie. Pamiętaj, że są to wartości przykładowe i zawsze należy sprawdzić specyfikację techniczną konkretnego producenta wybranego przez Ciebie systemu, ponieważ parametry mogą się różnić.
| Efektywna Powierzchnia Dachu (EPD) | Sugerowana średnica rynny | Sugerowana średnica rury spustowej |
|---|---|---|
| Do 50 m² | 100-125 mm | 75-90 mm |
| Od 50 m² do 100-140 m² | 125-150 mm | 90-110 mm |
| Powyżej 140 m² | 150-190 mm | 110-120 mm |
Jak widać, dla naszego przykładu EPD wynoszącego 87 m², sugerowany system to rynna o średnicy 125-150 mm i rura spustowa 90-110 mm. To daje nam dobry punkt wyjścia do dalszych poszukiwań i konsultacji z producentem.

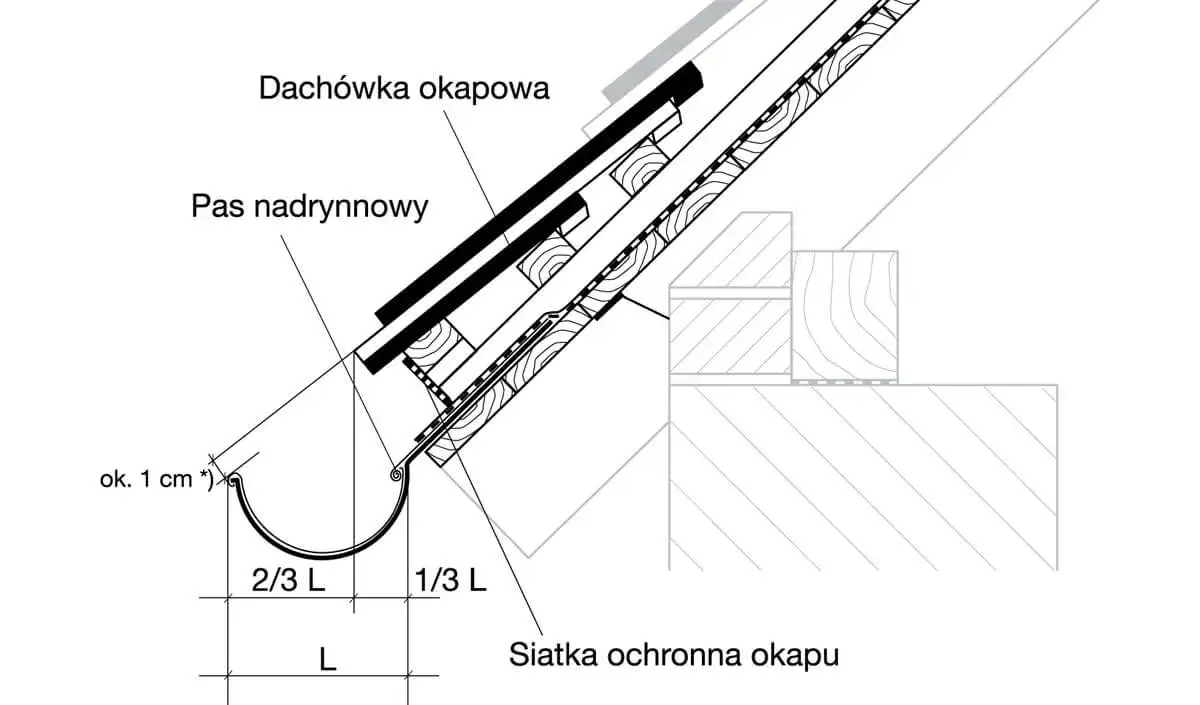

Przeczytaj również: Ile wypuścić blachę do rynny? Sprawdź zasady montażu
Co oznaczają popularne systemy 125/90 czy 150/100?
Kiedy przeglądasz oferty producentów, często natkniesz się na oznaczenia takie jak "system 125/90" lub "150/100". Jest to prosty i czytelny sposób na określenie kluczowych wymiarów. Pierwsza liczba zawsze odnosi się do średnicy rynny (w milimetrach), natomiast druga liczba wskazuje na średnicę rury spustowej (również w milimetrach). Na przykład, system 125/90 oznacza rynnę o średnicy 125 mm i rurę spustową o średnicy 90 mm. To standardowe oznaczenia, które ułatwiają szybki dobór i porównywanie produktów.
Jakie narzędzia będą potrzebne do pomiarów?
Do wykonania precyzyjnych pomiarów dachu nie potrzebujesz skomplikowanego sprzętu. Wystarczą podstawowe narzędzia, które prawdopodobnie masz już w swoim warsztacie lub łatwo je wypożyczysz:
- Miarka: Najlepiej długa, zwijana miarka budowlana (np. 50-metrowa), która pozwoli na zmierzenie długości dachu bez konieczności przestawiania. Przydatna będzie też krótsza, sztywna miarka do precyzyjniejszych pomiarów.
- Poziomica: Długa poziomica przyda się do określenia poziomej odległości B oraz do sprawdzenia spadków.
- Kalkulator: Niezbędny do wykonania obliczeń EPD. Może to być prosty kalkulator, aplikacja w telefonie lub arkusz kalkulacyjny.
- Ołówek i notatnik: Do zapisywania wszystkich wyników pomiarów i obliczeń.
Pamiętaj, że praca na wysokości zawsze wiąże się z ryzykiem. Zawsze zachowuj zasady bezpieczeństwa, używaj stabilnej drabiny, a jeśli to możliwe, pracuj z drugą osobą. W razie wątpliwości lub braku doświadczenia, lepiej zlecić pomiary profesjonalistom.
5 najczęstszych błędów przy wymiarowaniu rynien (i jak ich uniknąć)
W mojej praktyce widziałem wiele błędów, które można było łatwo uniknąć. Oto pięć najczęściej popełnianych pomyłek przy doborze orynnowania i wskazówki, jak ich unikać:
- Sugerowanie się "płaską" powierzchnią dachu zamiast EPD: To chyba najczęstszy błąd. Wielu właścicieli domów myśli, że wystarczy znać powierzchnię dachu w rzucie poziomym. Tymczasem, jak już wyjaśniłem, kluczowa jest Efektywna Powierzchnia Dachu (EPD), która uwzględnia kąt nachylenia. Jak uniknąć: Zawsze obliczaj EPD dla każdej połaci dachu, używając wzoru (B + C/2) x L.
- Zbyt mała liczba rur spustowych: Nawet idealnie dobrana rynna o odpowiedniej średnicy nie spełni swojej funkcji, jeśli woda nie będzie miała gdzie spływać. Jeden pion spustowy może nie być w stanie skutecznie odwodnić bardzo długiego okapu, nawet przy dużej średnicy rynny. Jak uniknąć: Dla długich odcinków rynien (zazwyczaj powyżej 10-12 metrów) zaplanuj dwa punkty spustowe lub rozważ większą średnicę rynny i rury. Generalnie, jeden pion spustowy powinien obsługiwać maksymalnie około 10-12 metrów bieżących rynny.
- Niedostosowanie do kąta nachylenia dachu (pośrednio przez ignorowanie EPD): Chociaż EPD już to uwzględnia, warto podkreślić, że strome dachy generują znacznie większy strumień wody. Niewłaściwy dobór systemu do stromizny dachu to błąd, który prowadzi do przelewania się wody. Jak uniknąć: Precyzyjne obliczenie EPD automatycznie uwzględnia kąt nachylenia, zapewniając odpowiednią wydajność systemu.

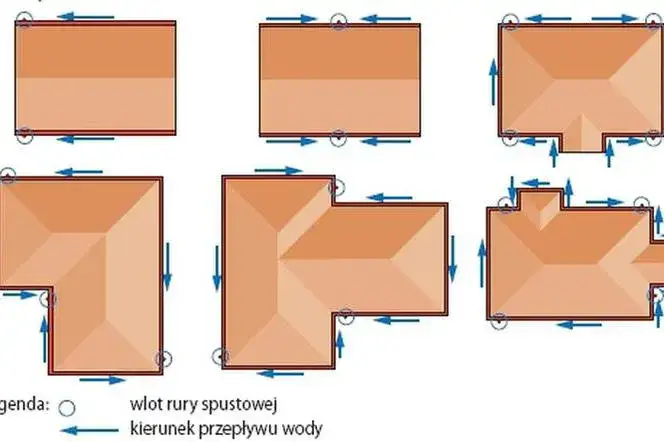

- Brak analizy kształtu dachu / nieuwzględnienie skomplikowanego kształtu: Dachy wielospadowe, z lukarnami, wykusami czy innymi elementami architektonicznymi, wymagają indywidualnego podejścia do obliczeń dla każdej z części. Nie można traktować ich jako jednej prostej połaci. Jak uniknąć: Podziel dach na mniejsze, prostsze sekcje i oblicz EPD dla każdej z nich osobno. Następnie dobierz orynnowanie dla każdej sekcji, uwzględniając jej specyfikę i punkty spustowe.
- Ignorowanie zaleceń producenta: Każdy producent systemów rynnowych dostarcza szczegółowe tabele wydajności i instrukcje montażu. Są one oparte na testach i normach, takich jak PN-EN 12056-3. Ignorowanie tych zaleceń może skutkować niewystarczającą wydajnością systemu, a nawet utratą gwarancji. Jak uniknąć: Zawsze zapoznaj się z dokumentacją techniczną wybranego systemu rynnowego i postępuj zgodnie z wytycznymi producenta. To oni najlepiej znają swój produkt.
