Prawidłowa regulacja mechanizmu różnicowego w ciągniku Ursus C-360 to jedna z tych czynności serwisowych, której znaczenia nie da się przecenić. W tym szczegółowym poradniku, krok po kroku, przeprowadzę Cię przez cały proces, od przygotowania ciągnika, przez precyzyjne ustawienie luzów, aż po weryfikację poprawności wykonanej pracy. Z mojego doświadczenia wiem, że staranne wykonanie tej regulacji jest kluczowe dla uniknięcia kosztownych awarii tylnego mostu i zapewnienia długiej żywotności Twojej maszyny.
Prawidłowy luz 0,20-0,35 mm to klucz do sprawnego dyfra w C-360
- Regulacja jest konieczna, gdy z tylnego mostu dochodzą niepokojące dźwięki, takie jak wycie lub stuki.
- Najważniejsze parametry to napięcie wstępne łożysk oraz luz międzyzębny między kołem talerzowym a wałkiem atakującym.
- Prawidłowa wartość luzu międzyzębnego musi mieścić się w przedziale od 0,20 do 0,35 mm.
- Po ustawieniu luzu absolutnie konieczne jest sprawdzenie śladu współpracy zębów przy pomocy farby traserskiej.
- Do precyzyjnej regulacji niezbędne są czujnik zegarowy i klucz dynamometryczny.
Dlaczego prawidłowe ustawienie dyfra w C-360 jest tak ważne
Zawsze powtarzam, że precyzja w mechanice to podstawa, a w przypadku mechanizmu różnicowego Ursusa C-360 jest to wręcz krytyczne. Niewłaściwa regulacja może prowadzić do poważnych problemów, które szybko dadzą o sobie znać.
Sygnały alarmowe z tylnego mostu, których nie możesz ignorować
Z mojego doświadczenia wiem, że ciągnik "mówi" do nas, jeśli coś jest nie tak. W przypadku mechanizmu różnicowego, zwróć uwagę na następujące sygnały:
- Nadmierny hałas: Z tylnego mostu dochodzą niepokojące dźwięki, takie jak wycie, szumienie, a w skrajnych przypadkach nawet głośne stuki, zwłaszcza podczas ruszania, zmiany biegów lub jazdy na zakrętach.
- Wyczuwalne luzy: Możesz wyczuć nadmierne luzy na kołach, gdy ciągnik jest podniesiony, lub na wale ataku.
- Problemy z przeniesieniem napędu: Czasami, choć rzadziej, mogą pojawić się trudności z płynnym przeniesieniem napędu.
Co się stanie, jeśli zlekceważysz wycie i stuki? Skutki błędnej regulacji
Ignorowanie tych sygnałów to prosta droga do kosztownej awarii. Niewłaściwie ustawiony mechanizm różnicowy będzie pracował pod nadmiernym obciążeniem, co prowadzi do przyspieszonego zużycia, a w skrajnych przypadkach nawet do zniszczenia koła talerzowego i wałka atakującego. Taka awaria wiąże się z koniecznością gruntownego remontu tylnego mostu, co generuje znaczne koszty i długotrwałe unieruchomienie ciągnika. Dlatego właśnie tak ważne jest, aby nie czekać, aż będzie za późno.
Kiedy regulacja jest konieczna? Po remoncie, wymianie łożysk i nie tylko
Regulacja mechanizmu różnicowego nie jest czynnością, którą wykonuje się "od tak". Istnieją konkretne sytuacje, w których jest ona absolutnie niezbędna:
- Po każdym gruntownym remoncie tylnego mostu.
- Po wymianie łożysk stożkowych mechanizmu różnicowego.
- Po wymianie koła talerzowego i wałka atakującego (tzw. "ataku i talerza").
- Gdy pojawiają się wspomniane wcześniej sygnały alarmowe (wycie, stuki, luzy).
Pamiętaj, że każda ingerencja w ten precyzyjny układ wymaga ponownej, starannej regulacji. Teraz przejdźmy do tego, jak się do niej odpowiednio przygotować.
Jak przygotować się do regulacji mechanizmu różnicowego
Zanim zabierzesz się do pracy, musisz zadbać o odpowiednie przygotowanie zarówno narzędzi, jak i samego ciągnika. To podstawa, aby regulacja przebiegła sprawnie i bezpiecznie.
Niezbędnik mechanika: jakie klucze i przyrządy pomiarowe będą potrzebne?
Do precyzyjnej regulacji mechanizmu różnicowego w C-360 nie wystarczy standardowy zestaw kluczy. Będziesz potrzebował:
- Klucz dynamometryczny: Niezbędny do dokręcania śrub z odpowiednim momentem, co jest kluczowe dla trwałości połączeń i łożysk.
- Czujnik zegarowy z podstawą magnetyczną: Absolutnie konieczny do precyzyjnego pomiaru luzu międzyzębnego. Bez niego nie ma mowy o dokładnej regulacji.
- Tusz traserski (farba): Służy do sprawdzenia śladu współpracy zębów, co jest równie ważne jak sam luz.
- Standardowe klucze płaskie i nasadowe.
- Śrubokręty, szczypce.
- Młotek.
Bezpieczeństwo przede wszystkim: jak prawidłowo zabezpieczyć ciągnik przed regulacją
Zawsze podkreślam, że bezpieczeństwo to priorytet. Przed rozpoczęciem jakichkolwiek prac przy tylnym moście, upewnij się, że ciągnik jest bezpiecznie unieruchomiony. Ustaw go na równym, stabilnym podłożu, zaciągnij hamulec ręczny i podłóż kliny pod koła. Jeśli planujesz podnosić tył ciągnika, użyj solidnych podpór (kobyłek), nigdy nie polegaj wyłącznie na podnośniku.
Czystość to podstawa: dlaczego mycie mostu przed demontażem jest tak ważne?
Zanim zaczniesz odkręcać cokolwiek, dokładnie umyj obudowę tylnego mostu. Dlaczego to takie ważne? Ponieważ piasek, kurz i inne zanieczyszczenia, które dostaną się do wnętrza mechanizmu różnicowego, mogą szybko zniszczyć precyzyjnie wykonane elementy. Czyste środowisko pracy to gwarancja, że po złożeniu wszystko będzie działać jak należy.
Instrukcja krok po kroku jak wyregulować dyfer w C-360
Przejdźmy teraz do sedna, czyli do samej procedury regulacji. Pamiętaj, że każdy krok wymaga cierpliwości i precyzji.
Krok 1: Demontaż podzespołów jak dostać się do serca mechanizmu?
Aby uzyskać dostęp do mechanizmu różnicowego, musisz zdemontować kilka elementów. Rozpocznij od zdjęcia zwolnic, następnie wyciągnij półosie. Ostatnim etapem jest odkręcenie i zdjęcie pokrywy tylnego mostu. To otworzy Ci drogę do kosza satelitów i koła talerzowego.
Krok 2: Ustawianie napięcia wstępnego łożysk kosza satelitów
Napięcie wstępne łożysk stożkowych kosza satelitów reguluje się za pomocą nakrętek koronowych umieszczonych po bokach mechanizmu różnicowego. Celem tej regulacji jest skasowanie wszelkich luzów osiowych na łożyskach, tak aby kosz satelitów obracał się swobodnie, ale bez wyczuwalnego luzu. Zbyt mocne dokręcenie spowoduje przegrzewanie i szybkie zużycie łożysk, zbyt luźne głośną pracę i niestabilność. To jest podstawa przed przejściem do luzu międzyzębnego.
Krok 3: Kasowanie luzu międzyzębnego kluczowy moment regulacji

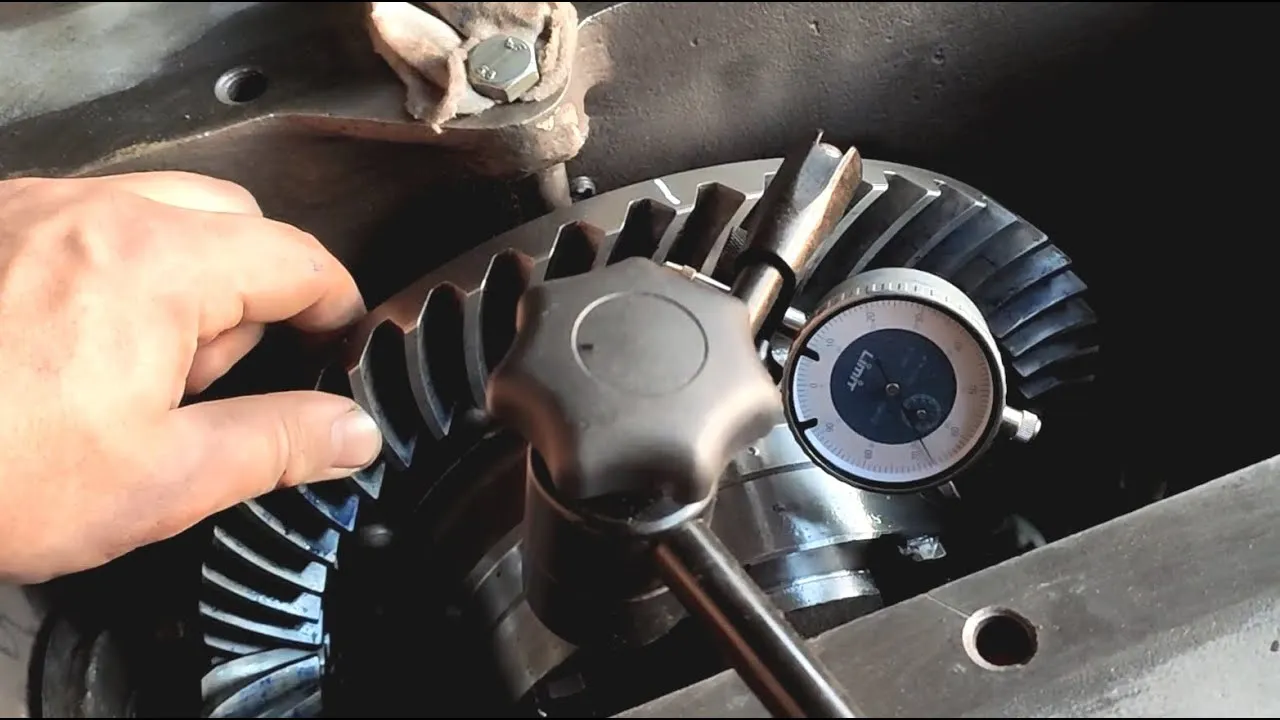

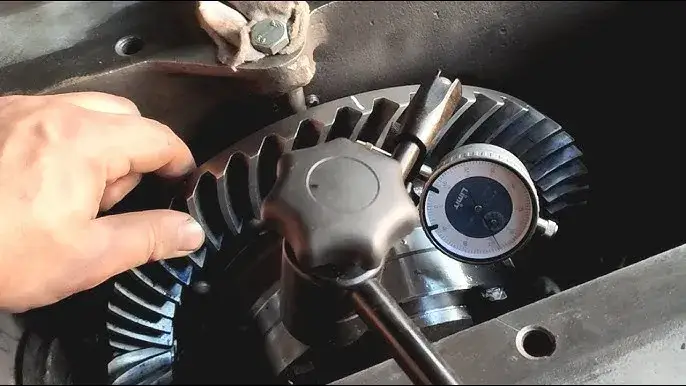

To jest najważniejszy etap. Luz międzyzębny, czyli odległość między zębami koła talerzowego a wałka atakującego, musi być ustawiony z niezwykłą precyzją. Prawidłowa wartość tego luzu w Ursusie C-360 powinna wynosić od 0,20 do 0,35 mm. Do pomiaru użyj czujnika zegarowego z podstawą magnetyczną, umieszczając go prostopadle do zęba koła talerzowego i mierząc ruch obrotowy. Zbyt mały luz spowoduje grzanie się i szybkie zużycie, zbyt duży stuki i ryzyko wyłamania zębów.
Krok 4: Jak prawidłowo ustawić luz na ataku?
Położenie wałka atakującego (tzw. "ataku") ma kluczowe znaczenie dla prawidłowej współpracy zębów. Regulację jego położenia wykonuje się poprzez dodawanie lub odejmowanie podkładek regulacyjnych, które są umieszczone pod obudową wałka atakującego. To właśnie te podkładki pozwalają na precyzyjne ustawienie głębokości zazębienia, co wpływa na tzw. "odbicie" zębów. Jest to często pomijany, a bardzo ważny element regulacji.
Krok 5: Sprawdzanie śladu współpracy zębów test z farbą, który musisz wykonać
Nawet jeśli czujnik zegarowy pokazuje idealny luz, musisz jeszcze sprawdzić ślad współpracy zębów. Nanieś cienką warstwę tuszu traserskiego (farby) na kilka zębów koła talerzowego. Następnie, obracając mechanizmem (najlepiej ręcznie, kilkanaście obrotów w obu kierunkach), spraw, aby zęby wałka atakującego przetarły farbę. Prawidłowe "odbicie" powinno znajdować się na środku wysokości zęba koła talerzowego. Jeśli ślad jest na krawędzi lub zbyt wysoko/nisko, oznacza to, że wałek atakujący jest źle ustawiony i należy skorygować jego położenie za pomocą podkładek.
Na te błędy musisz uważać podczas regulacji
Podczas regulacji mechanizmu różnicowego łatwo o błędy, które mogą zniweczyć całą pracę. Zwracam uwagę na te najczęściej popełniane.
Błąd nr 1: Zbyt mocne lub zbyt słabe napięcie łożysk czym to grozi?
Jak już wspomniałem, napięcie wstępne łożysk jest fundamentalne. Zbyt mocne dokręcenie nakrętek koronowych prowadzi do nadmiernego obciążenia łożysk, ich przegrzewania i bardzo szybkiego zniszczenia. Z kolei zbyt słabe napięcie skutkuje luzami, głośną pracą, a także przyspieszonym zużyciem zarówno łożysk, jak i samych zębów przekładni. To błąd, który często widzę w praktyce.
Błąd nr 2: Ignorowanie sprawdzania „odbicia” zębów po ustawieniu luzu
To jeden z krytycznych błędów. Wielu mechaników, zwłaszcza tych mniej doświadczonych, poprzestaje na ustawieniu prawidłowego luzu międzyzębnego mierzonego czujnikiem zegarowym. Jednak samo ustawienie luzu bez weryfikacji śladu współpracy zębów jest niewystarczające! Niewłaściwe "odbicie" (nawet przy prawidłowym luzie) powoduje, że obciążenie przenoszone jest tylko na część powierzchni zęba, co prowadzi do jego bardzo szybkiego zużycia, a nawet wyłamania. Zawsze wykonaj test z farbą!
Błąd nr 3: Stosowanie niskiej jakości części zamiennych i ich wpływ na regulację
Niestety, na rynku dostępnych jest wiele części zamiennych niskiej jakości. Z mojego doświadczenia wiem, że tanie łożyska czy nawet kompletne zestawy koła talerzowego i wałka atakującego mogą mieć inne tolerancje wymiarowe. To sprawia, że prawidłowa i trwała regulacja staje się niezwykle trudna, a czasem wręcz niemożliwa. Nawet jeśli uda Ci się ustawić luz i odbicie, niska jakość materiału czy obróbki szybko doprowadzi do ponownej awarii. Zawsze inwestuj w sprawdzone części!
Sprawdź czy regulacja zakończyła się sukcesem
Po złożeniu wszystkiego do kupy, nie możesz po prostu uznać, że praca jest skończona. Musisz zweryfikować efekty swojej pracy, aby mieć pewność, że wszystko działa prawidłowo.
Pierwsze uruchomienie i jazda próbna: na co zwrócić szczególną uwagę?
Po złożeniu tylnego mostu i zalaniu go świeżym olejem, czas na jazdę próbną. To kluczowy moment weryfikacji. Zwróć szczególną uwagę na:
- Nietypowe dźwięki: Słuchaj uważnie, czy z tylnego mostu nie dochodzą żadne wycia, szumy, stuki, zwłaszcza podczas ruszania, zmiany biegów, jazdy z różnymi prędkościami i zwalniania.
- Płynność pracy: Sprawdź, czy ciągnik płynnie przenosi napęd i czy nie ma żadnych szarpnięć.
- Zachowanie na zakrętach: Upewnij się, że mechanizm różnicowy prawidłowo spełnia swoją funkcję, umożliwiając kołom obracanie się z różnymi prędkościami.
Przeczytaj również: Mechanizm z Antykithiry: Starożytny komputer, który wyprzedził epokę
Kontrola temperatury mostu i poziomu oleju po zakończonej pracy
Po około 15-20 minutach jazdy próbnej, zatrzymaj ciągnik i sprawdź ręką temperaturę obudowy tylnego mostu. Nie powinna być ona nadmiernie gorąca lekko ciepła to normalne, ale jeśli parzy, oznacza to, że coś jest nie tak (najczęściej zbyt mocno napięte łożyska lub zbyt mały luz międzyzębny). Po ostygnięciu ciągnika, ponownie sprawdź i ewentualnie uzupełnij poziom oleju w tylnym moście. To proste kroki, które dają pewność, że regulacja zakończyła się sukcesem.
