Prawidłowe ustawienie spadku rynny to absolutna podstawa, jeśli chcemy, aby system odprowadzania wody deszczowej działał efektywnie i niezawodnie. To klucz do ochrony naszego budynku przed wilgocią, która może prowadzić do poważnych uszkodzeń elewacji, a nawet fundamentów. W tym artykule, jako Bruno Andrzejewski, dostarczę Ci konkretnych wartości, prostych wzorów i praktycznych wskazówek, jak poprawnie obliczyć i zamontować rynny, aby skutecznie odprowadzały każdą kroplę deszczu.

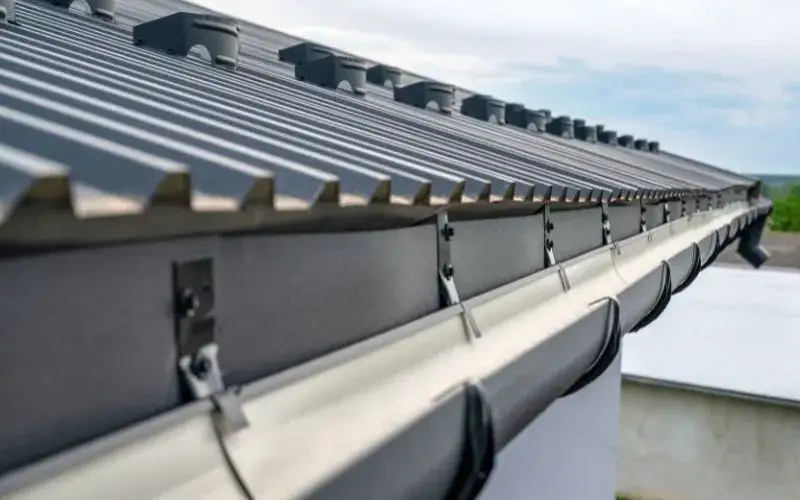

Prawidłowy spadek rynny to 2-3 mm na metr sprawdź, jak go obliczyć
- Zalecany spadek rynny wynosi od 2 do 3 mm na każdy metr bieżący jej długości. To standard, który zapewnia optymalny przepływ wody.
- Aby obliczyć całkowity spadek, wystarczy pomnożyć długość rynny w metrach przez zalecaną wartość spadku na metr (np. 3 mm/m).
- Polskie normy budowlane, w tym PN-EN 12056-3, regulują ogólne zasady projektowania, ale szczegółowe wytyczne dotyczące spadku pozostawiają producentom systemów rynnowych.
- Brak odpowiedniego spadku lub jego niewłaściwe ustawienie prowadzi do zastojów wody, co zimą skutkuje powstawaniem niebezpiecznych czopów lodowych, a latem sprzyja korozji i gromadzeniu się zanieczyszczeń.
Dlaczego prawidłowy spadek rynny jest tak ważny?
Z mojego doświadczenia wiem, że ignorowanie zasad montażu rynien, zwłaszcza w kwestii spadku, to proszenie się o kłopoty. Konsekwencje mogą być naprawdę kosztowne i frustrujące. Oto najważniejsze z nich:
- Zastoje wody: Brak spadku powoduje, że woda zalega w rynnach, zamiast swobodnie spływać. To idealne warunki do rozwoju glonów i gromadzenia się liści oraz innych zanieczyszczeń.
- Czopy lodowe zimą: Zamarzająca woda w rynnach tworzy ciężkie czopy lodowe, które mogą deformować rynny, a nawet wyrywać je z mocowań. Lód może również blokować przepływ wody, prowadząc do jej przelewania się.
- Przyspieszona korozja: Stale zalegająca woda, zwłaszcza w połączeniu z zanieczyszczeniami, znacząco przyspiesza proces korozji rynien metalowych, skracając ich żywotność.
- Przelewanie się wody: W przypadku intensywnych opadów, rynna bez odpowiedniego spadku nie jest w stanie szybko odprowadzić wody, co skutkuje jej przelewaniem się przez krawędzie.
- Zawilgocenie elewacji i uszkodzenie fundamentów: Przelewająca się woda spływa bezpośrednio na ściany budynku, prowadząc do zawilgocenia elewacji, powstawania zacieków, a w dłuższej perspektywie do uszkodzenia tynków i izolacji. Co gorsza, woda może przenikać do fundamentów, osłabiając konstrukcję budynku.
Zalecany spadek rynny poznaj kluczowe wartości

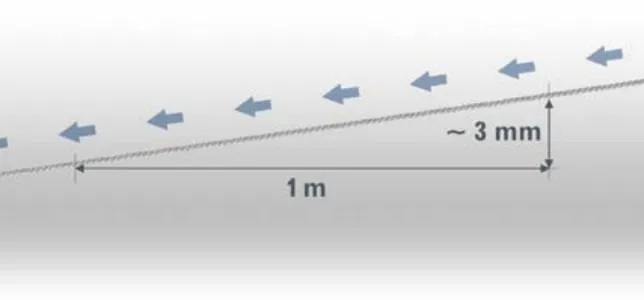

Kiedy mówimy o spadku rynny, najczęściej operujemy wartościami procentowymi lub milimetrami na metr. Standardowo, producenci i doświadczeni wykonawcy zalecają spadek w zakresie od 0,2% do 0,3%. Co to oznacza w praktyce? Przeliczając to na bardziej namacalną miarę, jest to od 2 do 3 mm na każdy metr bieżący rynny. Moim zdaniem, trzymanie się tych wartości gwarantuje efektywne odprowadzanie wody.
Warto pamiętać, że choć minimalny spadek rzędu 2 mm/m jest wystarczający do zapewnienia spływu, to zbyt duży spadek również nie jest korzystny. Po pierwsze, może negatywnie wpływać na estetykę, sprawiając, że rynna będzie wyglądać na "krzywą". Po drugie, przy bardzo intensywnych opadach, woda może nabierać takiej prędkości, że będzie przelewać się przez krawędź rynny, zanim zdąży dotrzeć do rury spustowej. Zawsze staram się znaleźć złoty środek, zazwyczaj celując w 3 mm/m, co daje pewien margines bezpieczeństwa.
Co na to polskie normy budowlane?
Wiele osób pyta mnie, czy istnieje jedna, sztywna wartość spadku rynny narzucona przez polskie prawo budowlane. Otóż, kwestie związane z projektowaniem i wykonawstwem systemów odprowadzania wód deszczowych reguluje norma PN-EN 12056-3. Jednakże, co ważne, norma ta nie narzuca jednej, konkretnej wartości spadku. Zamiast tego, określa ogólne zasady i wymagania, pozostawiając szczegółowe wytyczne producentom systemów rynnowych. Norma podkreśla, że spadek powinien być wystarczający do efektywnego odprowadzania wody, ale jednocześnie nie na tyle stromy, aby rynna schodziła poniżej poziomu dachu, co mogłoby prowadzić do przelewania się wody nad rynną. Zawsze zalecam kierowanie się wytycznymi producenta konkretnego systemu, który montujesz.
Jak obliczyć spadek rynny wzór i praktyczne przykłady
Obliczenie całkowitego spadku rynny jest prostsze, niż mogłoby się wydawać. Wystarczy, że znasz długość odcinka rynny oraz zalecany spadek na metr. Oto prosty wzór, którego sam używam:
Długość rynny [m] x spadek [mm/m] = całkowity spadek [mm]
Dzięki temu wzorowi łatwo określisz, o ile milimetrów niżej powinien znajdować się najniższy punkt rynny w stosunku do najwyższego.
Przeczytaj również: Zbiornik na deszczówkę: Gdzie postawić? Uniknij błędów!
Obliczenia w praktyce
Przyjmijmy, że chcemy zastosować spadek 3 mm na każdy metr bieżący rynny, co jest wartością, którą często rekomenduję. Zobaczmy, jak to wygląda dla różnych długości rynien:
| Długość rynny | Wymagana różnica wysokości (całkowity spadek) |
|---|---|
| 8 metrów | 8 m * 3 mm/m = 24 mm (2,4 cm) |
| 10 metrów | 10 m * 3 mm/m = 30 mm (3 cm) |
| 12 metrów | 12 m * 3 mm/m = 36 mm (3,6 cm) |
Jak krok po kroku wyznaczyć spadek rynny na dachu?
Precyzyjne wyznaczenie spadku rynny to klucz do sukcesu. Zawsze polegam na metodzie z użyciem sznurka i poziomicy, która jest prosta i skuteczna. Oto jak to zrobić krok po kroku:
- Montaż skrajnych haków: Najpierw zamontuj dwa skrajne haki rynnowe jeden w najwyższym punkcie (najdalej od rury spustowej) i drugi w najniższym punkcie (tuż przy rurze spustowej). Pamiętaj, aby uwzględnić obliczoną wcześniej różnicę wysokości. Na przykład, jeśli obliczyłeś, że spadek ma wynosić 3 cm, hak przy rurze spustowej powinien być zamontowany 3 cm niżej niż ten na drugim końcu rynny.
- Rozciągnięcie sznurka traserskiego: Po zamontowaniu skrajnych haków, rozciągnij między nimi sznurek traserski. Sznurek powinien być napięty i przebiegać dokładnie wzdłuż planowanej linii montażu rynny. Będzie on stanowił Twoją linię referencyjną dla pozostałych haków.
- Montaż pozostałych haków: Teraz możesz przystąpić do montażu pozostałych haków rynnowych. Umieszczaj je w regularnych odstępach (zazwyczaj co 60-80 cm, zgodnie z zaleceniami producenta), tak aby ich dolne krawędzie idealnie stykały się ze sznurkiem. Dzięki temu wszystkie haki będą zamontowane na właściwej wysokości, zapewniając jednolity i prawidłowy spadek.
Spadek w specjalnych systemach rynnowych
Współczesne budownictwo coraz częściej stawia na estetykę i minimalistyczne rozwiązania, czego przykładem są systemy rynien ukrytych, zwane też bezokapowymi. W ich przypadku zasady montażu spadku rynny są nieco inne, choć cel pozostaje ten sam efektywne odprowadzanie wody.
W systemach bezokapowych rynna jest schowana za specjalną maskownicą, która ma za zadanie zachować idealnie poziomą linię, wpisując się w nowoczesną architekturę budynku. Aby to osiągnąć, producenci stosują specjalne haki montażowe. Pozwalają one na ustawienie prawidłowego spadku samej rynny wewnętrznej, przy jednoczesnym utrzymaniu poziomu zewnętrznej maskownicy. Co ciekawe, dla tego typu systemów producenci mogą zalecać nieco mniejsze wartości spadku, na przykład 1 mm na metr bieżący, co jest wystarczające, biorąc pod uwagę specyfikę konstrukcji i często mniejsze przekroje rynien. Zawsze, ale to zawsze, w przypadku rynien ukrytych, należy bezwzględnie stosować się do instrukcji montażu dostarczonych przez producenta systemu.

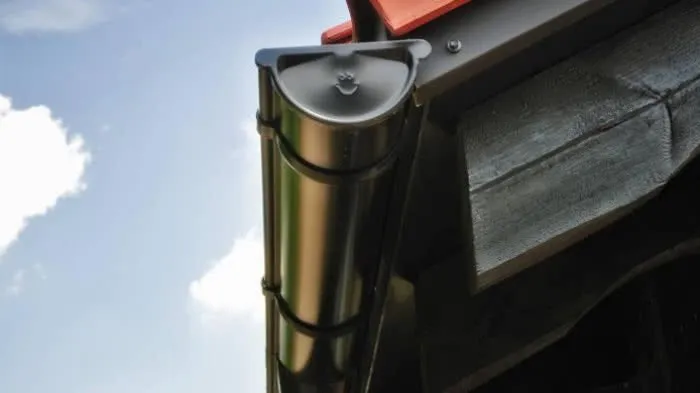

Najczęstsze błędy przy montażu rynien i jak ich unikać
Z mojego wieloletniego doświadczenia wynika, że pewne błędy w montażu rynien powtarzają się nagminnie. Ich unikanie to podstawa długotrwałego i bezproblemowego działania systemu. Oto trzy najczęstsze:
- Brak spadku (spadek "na oko"): To chyba najpowszechniejszy błąd. Wielu wykonawców próbuje montować rynny "na oko", bez precyzyjnych pomiarów i wyznaczania spadku. Skutek? Zastoje wody, gromadzenie się zanieczyszczeń i wszystkie negatywne konsekwencje, o których wspominałem wcześniej. Zawsze używaj sznurka traserskiego i poziomicy!
- Odwrotny spadek (kontrspadek): Niestety, zdarza się, że rynna jest zamontowana z odwrotnym spadkiem, czyli woda zamiast spływać do rury spustowej, płynie w przeciwnym kierunku. To katastrofa dla systemu, powodująca natychmiastowe przelewanie się wody i zalewanie elewacji. Dokładne wyznaczenie najwyższego i najniższego punktu jest tu kluczowe.
- Zbyt duży spadek: Choć rzadziej niż brak spadku, zbyt stromy spadek również jest błędem. Jak już wspomniałem, może to prowadzić do przelewania się wody przy intensywnych opadach, a także negatywnie wpływać na estetykę budynku. Warto trzymać się zalecanych 2-3 mm/m, aby uniknąć tych problemów.
O czym jeszcze pamiętać oprócz spadku rynny?
Idealny spadek rynny to fundament, ale pamiętaj, że nawet najlepiej zamontowany system nie będzie działał efektywnie, jeśli zaniedbasz inne aspekty. Po pierwsze, regularne czyszczenie rynien jest absolutnie niezbędne. Liście, gałązki i inne zanieczyszczenia mogą szybko zatkać rynny, nawet te z perfekcyjnym spadkiem, prowadząc do zastojów i przelewania się wody. Po drugie, upewnij się, że średnica rynien i rur spustowych jest odpowiednio dopasowana do powierzchni dachu i intensywności opadów w Twojej okolicy. Zbyt małe rynny, nawet ze idealnym spadkiem, po prostu nie poradzą sobie z dużą ilością wody. Pamiętaj, kompleksowe podejście to gwarancja spokoju i trwałości Twojego systemu rynnowego.
